8  Русский

Уст

ановк

а

Установка

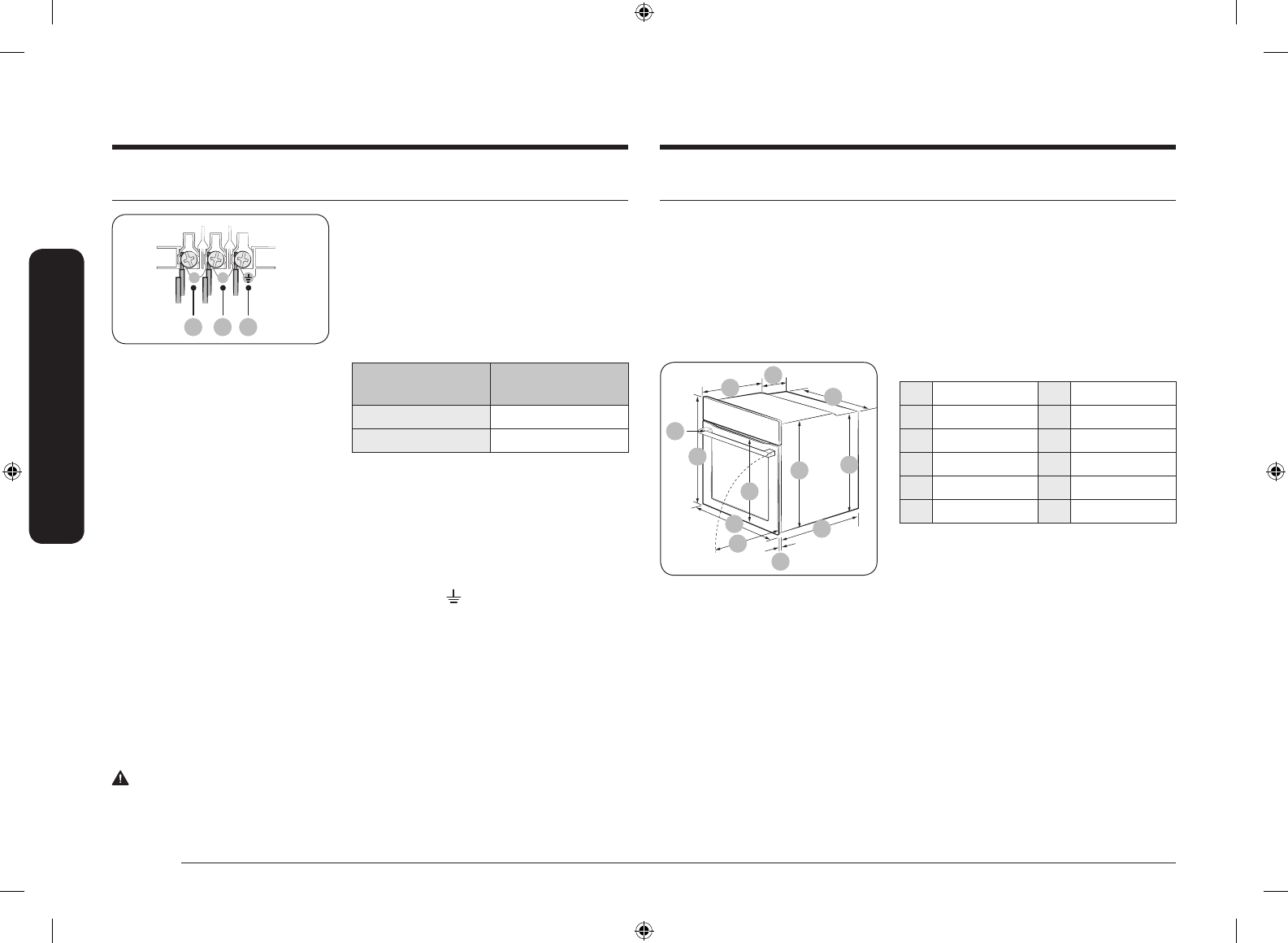

Подключение к источнику питания

01 02 03

L

N

01

КОРИЧНЕВЫЙ или ЧЕРНЫЙ

02

СИНИЙ или БЕЛЫЙ

03

ЖЕЛТЫЙ или ЗЕЛЕНЫЙ

Подключите кабель питания духового шкафа к розетке
электросети. Если штепсельная розетка недоступна по
причине допустимых ограничений тока, используйте
многополюсный выключатель (с расстоянием между
контактами не менее 3 мм) в соответствии с требованиями
техники безопасности. Используйте кабель питания
типа H05 RR-F или H05 VV-F с минимальным сечением
1,5–2,5 мм² и достаточной длины.

Номинальный ток (А)

Минимальная площадь

поперечного сечения

10 < А ≤ 16

1,5 мм

2

16 < А ≤ 25

2,5 мм

2

Проверьте информацию о выходной мощности в
спецификации на табличке, прикрепленной к духовому
шкафу.
С помощью отвертки откройте заднюю крышку духового
шкафа и выкрутите винты крепления скобы кабеля. Затем
подключите провода электропитания к соответствующим
клеммам.
Клемма со значком ( ) предназначена для подключения
к заземлению. Сначала подключите желтый и зеленый
провода (заземление), которые должны быть длиннее
других проводов. При подключении к штепсельной
розетке духовой шкаф следует установить таким
образом, чтобы розетка находилась в легкодоступном
месте. Компания Samsung не несет ответственности за
несчастные случаи, произошедшие из-за неправильного
заземления или его отсутствия.

ПРЕДУПРЕЖДЕНИЕ

Не наступайте на провода, не допускайте их перекручивания и держите их на достаточном расстоянии от
нагревающихся частей духового шкафа.

Установка в отсек кухонной мебели

При установке духового шкафа в отсек встроенной мебели его пластиковые поверхности и клей,
используемый для крепления, должны выдерживать температуру до 90 °C. Компания Samsung не несет
ответственности за повреждения мебели в результате нагревания духового шкафа.
Необходимо обеспечить достаточную вентиляцию духового шкафа. Для этого оставьте зазор, составляющий
примерно 50 мм, между нижней полкой и стенкой отсека. При установке духового шкафа под варочной
панелью следуйте инструкциям по установке для варочной панели.

Минимальные размеры отсека

D

E

C

B

A

L

K

J

I

F

H

G

Духовой шкаф (мм)

A

560

G

Макс. 476

B

175

H

Макс. 464

C

370

I

21

D

Макс. 50

J

549

E

595

K

572

F

595

L

550
