Digitális csatlakoztatás

A csatlakoztatások elv

égzése előtt kapcsoljon ki minden

részegységet.

Ez a vev

őkészülék két DIGITAL IN csatlakozóval (egy digitális

koaxiális és egy digitális optikai csatlakozóval) rendelkezik.
A digitális hang létrehozásához a 7–9. oldalon leírtaknak
megfelelően, az analóg csatlakoztatási módszerek mellett
használja a digitális csatlakoztatást is.

Digitális koaxiális kábel (tartozék: egy darab kábel)

Digitális optikai kábel (nem tartozék)

2(VIDEO)

1(DVR/DVD)

DIGITAL IN

VIDEO

VIDEO

VIDEO IN

VIDEO

IN

RIGHT

LEFT

Å

ı

videomagnó stb.

Sztereó
audiokábel
(nem tartozék)

Kompozit
videokábel
(nem tartozék)

Å

A bal/jobb csatornás hangkimenethez

ı

A kompozit-videokimenethez

MEGJEGYZÉS

A képanyag megtekintéséhez csatlakoztassa a televíziót
a vevőkészülékhez a SCART kábel segítségével.

7

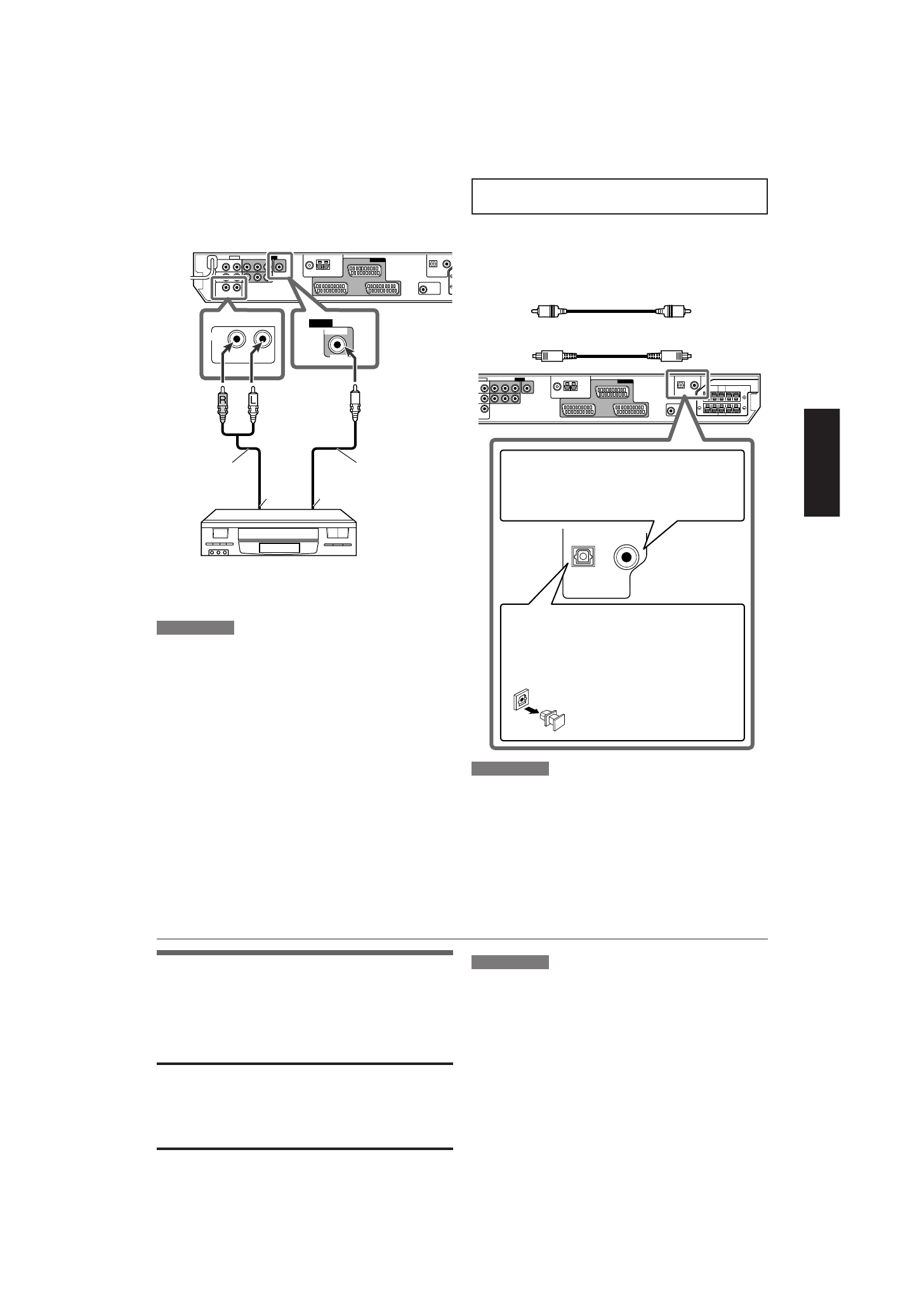

Videorészegység csatlakoztatása a VIDEO IN
csatlakozókhoz

Kompozit videokábel és sztereó audiokábel segítségével video-
részegységet (pl. egy másik videomagnót) csatlakoztathat
a VIDEO IN csatlakozókhoz. A kézikönyv az ilyen részegységet
forrás „VIDEO”-nak nevezi.

A tápkábel csatlakoztatása

Valamennyi audio- és videocsatlakozás elvégzése után
dugaszolja be a tápkábel csatlakozóját a fali csatlakozóaljzatba.
Ellenőrizze, hogy a dugaszok megfelelően illeszkednek-e.
A készenléti állapot jelzőfénye vörösen világít.

FIGYELEM!

• Soha ne érjen nedves kézzel a tápkábelhez.
• Ne módosítsa, tekerje vagy húzza a tápkábelt, és ne helyezzen

nehéz tárgyat rá, mert ez tüzet, áramütést, illetve egyéb
balesetet okozhat.

• Ha a kábel sérült, lépjen kapcsolatba a márkakereskedővel,

és cseréltesse ki a tápkábelt.

Ha a részegység rendelkezik digitális koaxiális
kimeneti csatlakozóval, akkor azt digitális koaxiális
kábellel (tartozék) csatlakoztassa az 1(DVR/DVD)
csatlakozóhoz.

MEGJEGYZÉS

• A DIGITAL IN csatlakozók a gyári szállításkor a következő

részegységekkel való használatra vannak beállítva.
– 1(DVR/DVD):

DVD-felvevőhöz vagy DVD-lejátszóhoz

– 2(VIDEO):

A VIDEO IN csatlakozókhoz bekötött
részegységhez

Ha más részegységet is csatlakoztat, ennek megfelelően
változtassa meg a digitális bemenet (DIGITAL IN) csatlakozó
beállítását. Lásd „A digitális bemeneti (DIGITAL IN) csatlakozók
beállítása—DIGITAL IN1/2” című részt a 19. oldalon.

• Válassza a megfelelő digitális bemeneti módot. Lásd

„Az analóg vagy a digitális bemeneti mód kiválasztása” című
részt a 10. oldalon.

Ha a részegység rendelkezik digitális optikai
kimeneti csatlakozóval, akkor azt a digitális optikai
kábellel (nem tartozék) a 2(VIDEO) csatlakozóhoz
kösse be.

A digitális optikai kábel
csatlakoztatása előtt távolítsa
el a védődugaszt.

MEGJEGYZÉS

• A tápkábelt tartsa távol a csatlakozókábelektől és az

antennától, mert vételi zavart és képernyő-interferenciát
okozhat.

• A beprogramozott beállítások - mint pl. az előre beállított

csatornák és hangbeállítások - pár nap alatt törlődhetnek
a következő esetekben:

– Ha kihúzza a tápkábelt.
– Áramkimaradás esetén.

Vörös

Fehér

Sárga
