7

Ру

сс

кий

НЕ ПОДКЛЮЧАЙТЕ телевизор через
видеомагнитофон или телевизор со встроенным
видеомагнитофоном, это может привести
к искажению  изображения.

Выключите все подсоединяемое оборудование.

• Примеры типичных подключений к разъемам входа/

выхода. При подключении других компонентов также
сверьтесь с их инструкциями, поскольку названия
разъемов, нанесенные на задней стенке могут
различаться.

Teлeвизop

Кабель SCART (не входит в комплект)

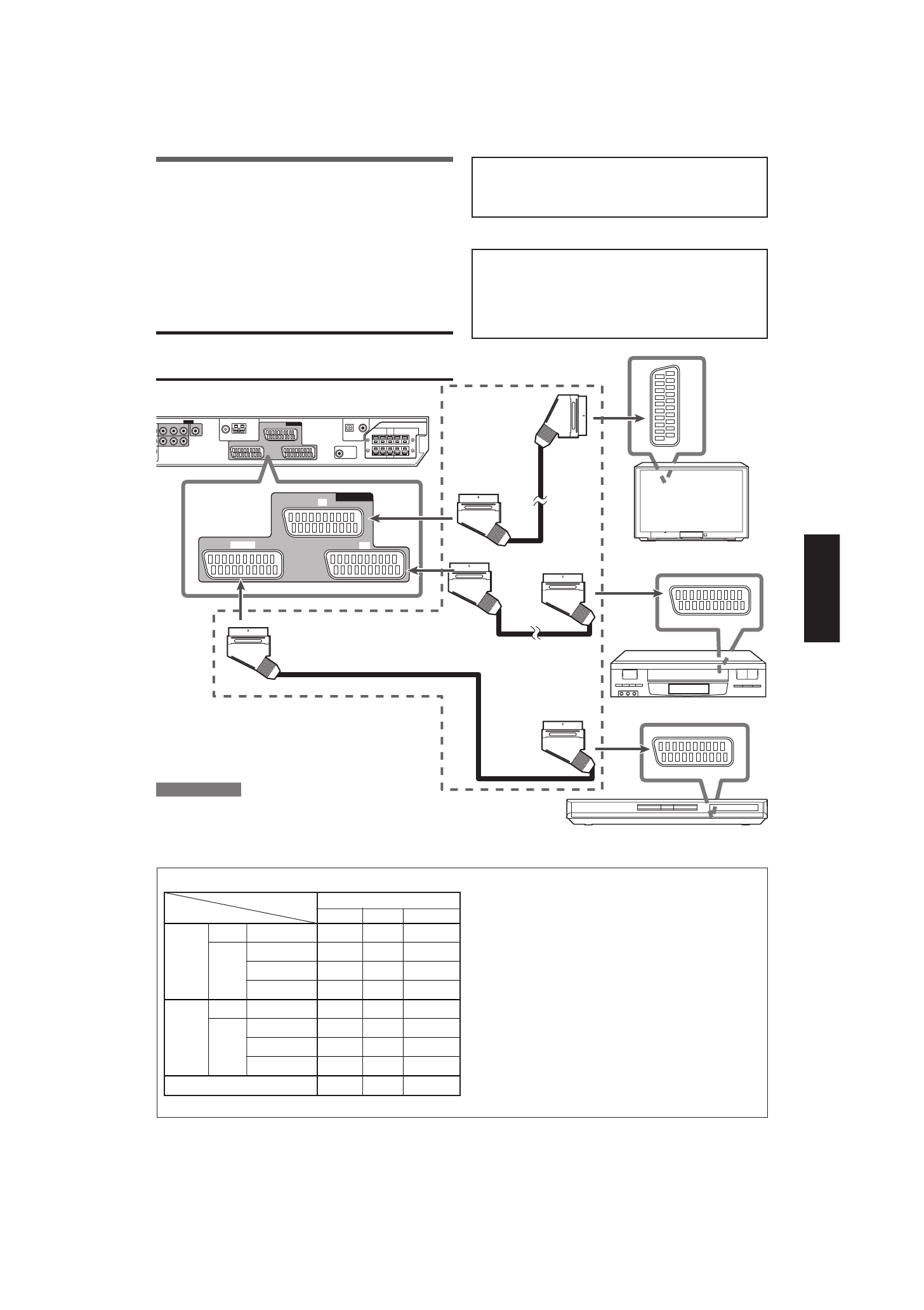

Подсоединение видеокомпонентов

Coeдиинение SCART

Можно смотреть изображение и слушать звук,
поступающие с источника, подключив источник
с помощью кабеля SCART.
• Если видеокомпоненты снабжены цифровыми выходами,

также подключите их с помощью цифровых разъемов, как
описано в разделе „Цифровые подключения” (см. стр. 9).
Используя эти разъемы, можно значительно улучшить
качество звука.

ВНИМАНИЕ:

При включении устройства, улучшающего звук - например,
графического эквалайзера - между источником и ресивером,
могут наблюдаться искажения звука.

ПРИМЕЧАНИЕ

Если телевизор снабжен несколькими разъемами SCART,
уточните в инструкции, какой видеосигнал соответствует
каждому разъему, чтобы правильно подключить кабель
SCART.

Видеомагнитофон

Продолжение на следующей странице

*1 Только при использовании TV Direct (см. стр. 12).
*2 Сигналы, выходящие через разъем SCART, не могут

поступать через тот же разъем SCART.

*3 Формат выходящих видеосигналов должен совпадать с

форматом входящих видеосигналов. Например, если на
ресивер поступают сигналы S-video, никакие другие
сигналы, кроме S-video, не могут исходить из этого
ресивера.
Параметры видеосигналов входа/выхода уточните
в руководствах видеокомпонентов.

*4 Сигналы T-V LINK всегда проходят через ресивер.

VCR

TV

DVR/DVD

AV IN/OUT

Устройство записи DVD или

проигрыватель DVD

Характеристики разъема SCART

Название разъема

TV

VCR DVR/DVD

L / R

{

{

{

Композитный

{

{

{

–

{

{

R G B

–

{

{

L / R

{

*1

{

{

Композитный

{

*2*3

{

*2*3

{

*2*3

{

*3

–

–

R G B

{

*3

–

–

T-V LINK

{

*4

{

*4

{

*4

{

: Есть

–

: Нет

В х о д

К о м п о -

з и т н ы й

В ы х о д

К о м п о -

з и т н ы й

 S-video (Y/C)

В и д е о

З в у к

В и д е о  S-video (Y/C)

З в у к
