9

Polski

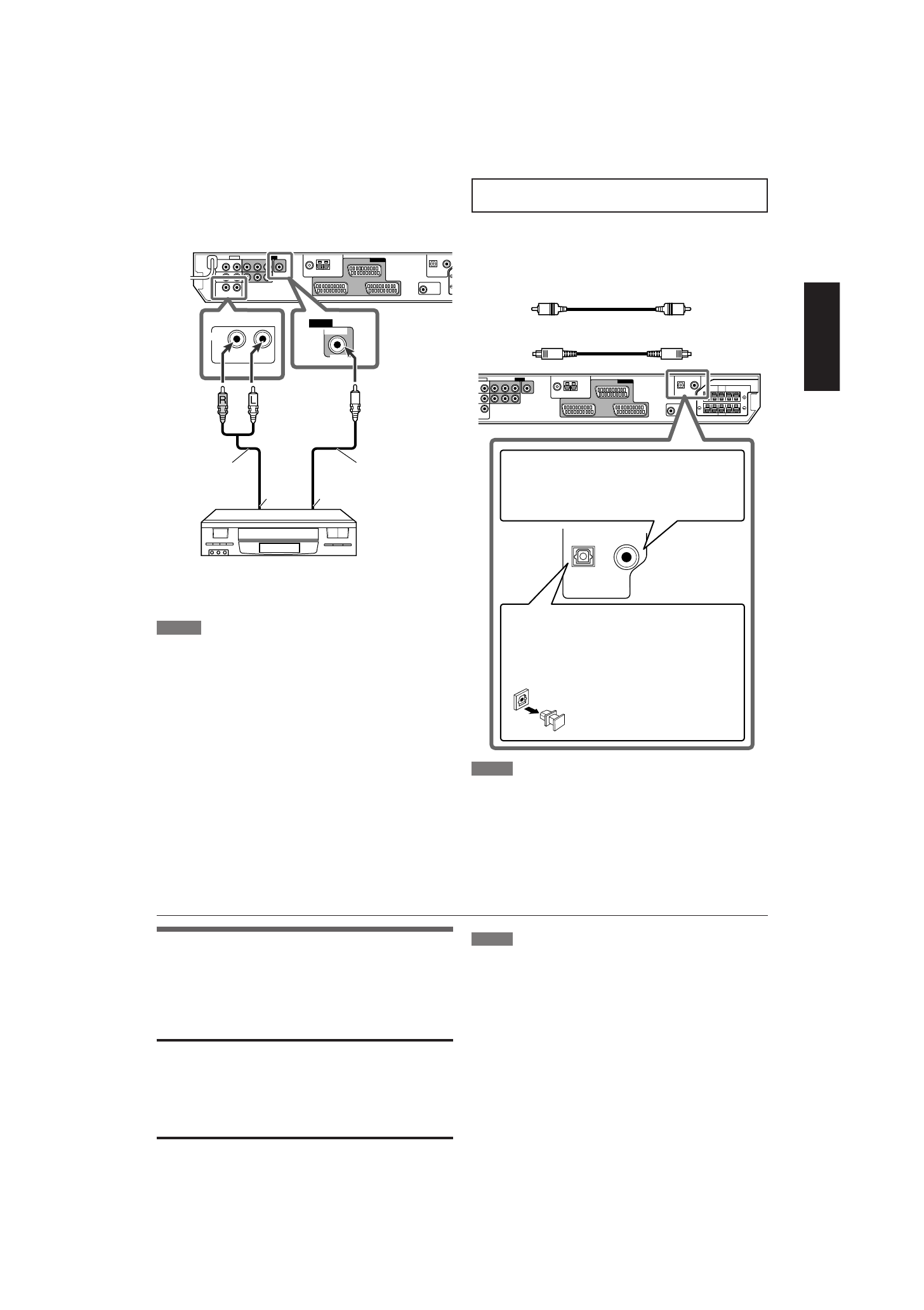

Połączenia cyfrowe

Przed przystąpieniem do podłączania przewodów należy
wyłączyć zasilanie wszystkich urządzeń.

Amplituner jest w

yposażony w dwa wejściowe gniazda cyfrowe

DIGITAL IN - jedno koncentryczne, a drugie optyczne.
Aby umożliwić reprodukcję dźwięku cyfrowego, urządzenia
należy połączyć zarówno za pomocą gniazd cyfrowych,
jak i analogowych (patrz str. od 7 do 9).

Koncentryczny przewód cyfrowy (w zestawie: 1 sztuka)

Optyczny przewód cyfrowy (nie należy do wyposażenia)

2(VIDEO)

1(DVR/DVD)

DIGITAL IN

VIDEO

VIDEO

VIDEO IN

VIDEO

IN

RIGHT

LEFT

Å

ı

Magnetowid itp.

Stereofoniczny
przewód audio
(nie należy do
wyposażenia)

Przewód sygnału
kompozytowego
(nie należy do
wyposażenia)

Å

Do wyjścia lewego/prawego kanału audio

ı

Do wyjścia kompozytowego sygnału wideo

UWAGA

Warunkiem wyświetlania obrazu jest połączenie odbiornika TV
i amplitunera przewodem SCART.

7

Podłączanie urządzenia wideo do gniazd VIDEO IN

Gniazda VIDEO IN umożliwiają podłączenie do amplitunera
urządzenia wideo, na przykład drugiego magnetowidu, za
pomocą przewodu kompozytowego i stereofonicznego przewodu
audio. W niniejszej instrukcji urządzenie takie jest nazywane
źródłem „VIDEO”.

Podłączanie przewodu sieciowego

Po podłączeniu wszystkich przewodów audio/wideo podłącz
przewód sieciowy do źródła zasilania. Wtyczki po obu stronach
należy wsunąć do oporu. Zaświeci się czerwony wskaźnik trybu
gotowości.

OSTRZEŻENIA:

• Przewodu sieciowego nie należy dotykać mokrymi rękoma.
• Przewodu sieciowego nie należy poddawać przeróbkom,

skręcać ani rozciągać; nie należy również stawiać na nim
jakichkolwiek ciężkich przedmiotów, ponieważ może to
doprowadzić do pożaru, porażenia prądem lub innego wypadku.

• W przypadku stwierdzenia uszkodzenia należy skontaktować

się ze sprzedawcą w celu wymiany przewodu na nowy.

Jeśli urządzenie zewnętrzne jest wyposażone
w koncentryczne wyjście cyfrowe, połącz je
z gniazdem 1(DVR/DVD) za pomocą
koncentrycznego przewodu cyfrowego (w zestawie).

UWAGI

• W fabrycznie nowym amplitunerze gniazda DIGITAL IN są

przygotowane do współpracy z następującymi urządzeniami:
– 1(DVR/DVD):

Nagrywarka DVD lub odtwarzacz DVD

– 2(VIDEO):

Urządzenie podłączone do gniazd VIDEO IN

W przypadku podłączenia innego urządzenia należy zmienić
ustawienia wejściowego gniazda cyfrowego (DIGITAL IN). Patrz
„Wybieranie urządzeń podłączonych do wejść cyfrowych
(DIGITAL IN)—DIGITAL IN1/2” na stronie 19.

• Wybierz cyfrowy sygnał wejściowy. Patrz „Wybieranie sygnału

analogowego lub cyfrowego” na stronie 10.

Jeśli urządzenie zewnętrzne jest wyposażone
w optyczne wyjście cyfrowe, połącz je z gniazdem
2(VIDEO) za pomocą optycznego przewodu
cyfrowego (nie należy do wyposażenia).

Przed podłączeniem
optycznego przewodu
cyfrowego wyjmij z gniazda
nasadkę ochronną.

UWAGI

• Przewód sieciowy należy poprowadzić z dala od przewodów

sygnałowych i przewodu antenowego. W przeciwnym wypadku
może on być źródłem szumów i zakłóceń obrazu.

• Ustawienia zapisane w pamięci urządzenia, np.

zaprogramowane stacje radiowe i regulacje charakterystyki
dźwięku, mogą zostać skasowane po upływie kilku dni
w przypadku gdy:

– Odłączony zostanie przewód sieciowy.
– Wystąpi przerwa w zasilaniu.

Czerwony

Biały

Żółty
