7

Magyar

NE használja a televíziót a videomagnón keresztül, illetve

ne használjon beépített videomagnóval rendelkező
televíziót, mer t a kép torzulhat.

A csatlakoztatások elvégzése előtt kapcsoljon ki minden
részegységet.

•

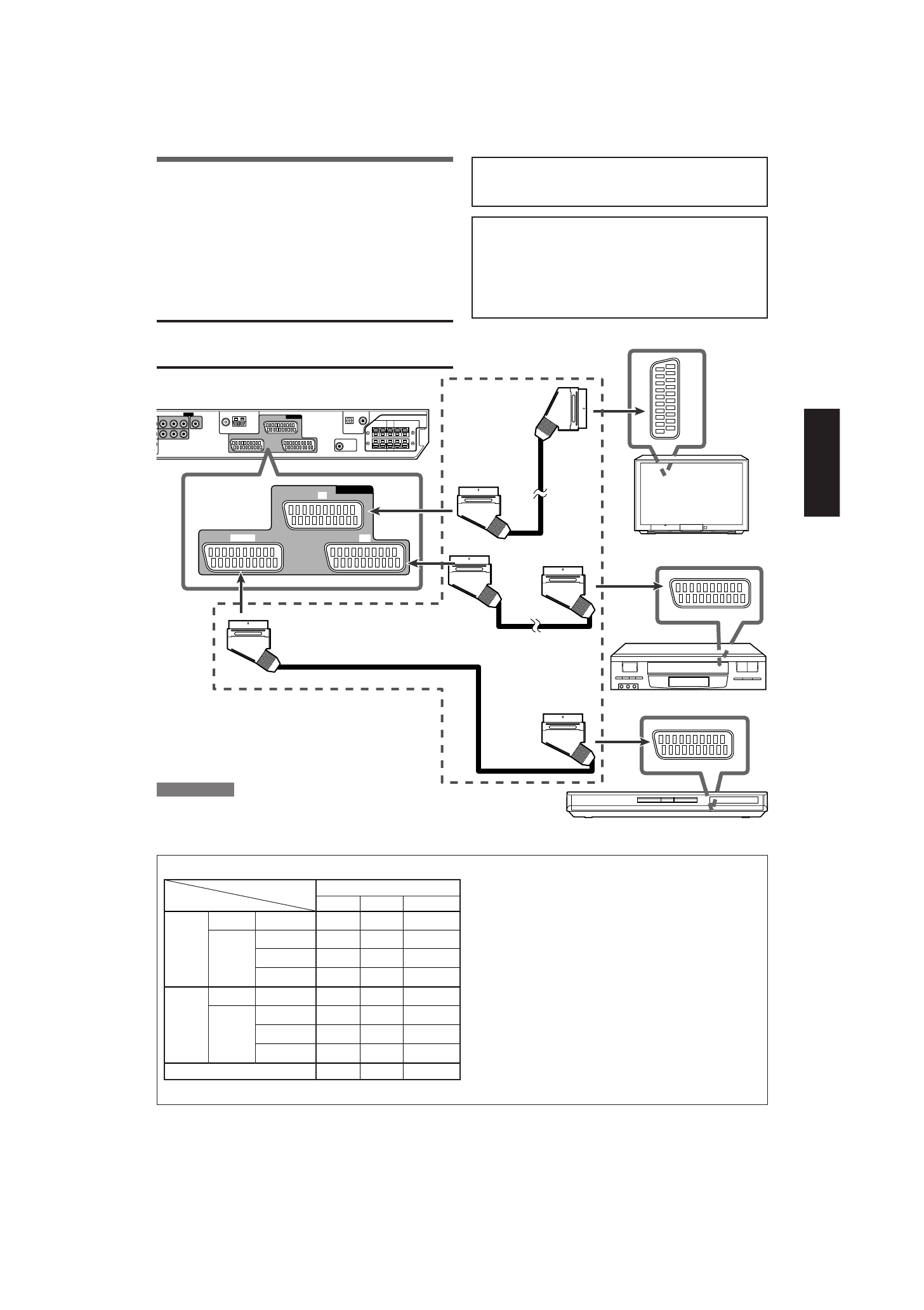

Az alábbi illusztrációk a be- és kimeneti csatlakozók tipikus
példáját mutatják. Amikor más részegységeket csatlakoztat,
olvassa el azok leírását is, mert a hátlapon található
csatlakozónevek változhatnak a különböző részegységek
esetében.

TV

SCART kábel (nem tartozék)

Video-részegységek csatlakoztatása

SCART csatlakozás

A különböző részegységeket SCART kábellel csatlakoztatva
élvezheti azok kép- és hanganyagát.
• Ha a video-részegységek digitális kimeneti csatlakozóval

rendelkeznek, azokat a „Digitális csatlakoztatás” (lásd 9. oldal)
c. részben leírtak szerint csatlakoztassa őket a digitális
csatlakozókkal. Ezekkel a csatlakozókkal jobb hangminőség
érhető el.

FIGYELEM!

Ha a forrásrészegységek és a vevőkészülék közé hangerősítő
berendezést (pl.: grafikus hangszínszabályzót) ékel, akkor
a vevőkészülék kimeneti hangja torzulhat.

MEGJEGYZÉS

Ha a televízió több SCART csatlakozóval rendelkezik, az egyes
csatlakozókhoz használható videojelek ellenőrzéséhez olvassa el
a televízióhoz kapott útmutatót, majd megfelelően csatlakoztassa
a SCART kábelt.

VCR

FOLYTATÁS A KÖVETKEZŐ  OLDALON

SCART csatlakozó műszaki adatai

Csatlakozó neve

TV

VCR

DVR/DVD

Audió

L/R

‡

‡

‡

Bemenet

Kompozit

‡

‡

‡

Videó

S-video (Y/C)

–

‡

‡

RGB

–

‡

‡

Audió

L/R

‡

*1

‡

‡

Kimenet

Kompozit

‡

*2*3

‡

*2*3

‡

*2*3

Videó

S-video (Y/C)

‡

*3

–

–

RGB

‡

*3

–

–

T-V LINK

‡

*4

‡

*4

‡

*4

‡

: Szabad

–: Nem érhető el

*1 Csak a TV Direct használatakor (lásd 12. oldal).
*2 A SCART csatlakozón bemenetként érkező jelek nem

lehetnek kimeneti jelek ugyanazon a SCART csatlakozón.

*3 A kimeneti videojelek formátuma megegyezik a bemeneti

videojelek formátumával. Például ha a vevőkészülék
bemenetei S-videojelek, akkor a vevőkészülék kimenetei is
csak S-videojelek lehetnek.
A bemeneti és kimeneti videojelek beállításainak
ellenőrzéséhez olvassa el a video-részegységekhez kapott
útmutatókat.

*4 A T-V LINK funkció jelei mindig keresztülmennek

a vevőkészüléken.

VCR

TV

DVR/DVD

AV IN/OUT

DVD-felvevő vagy DVD-lejátszó
