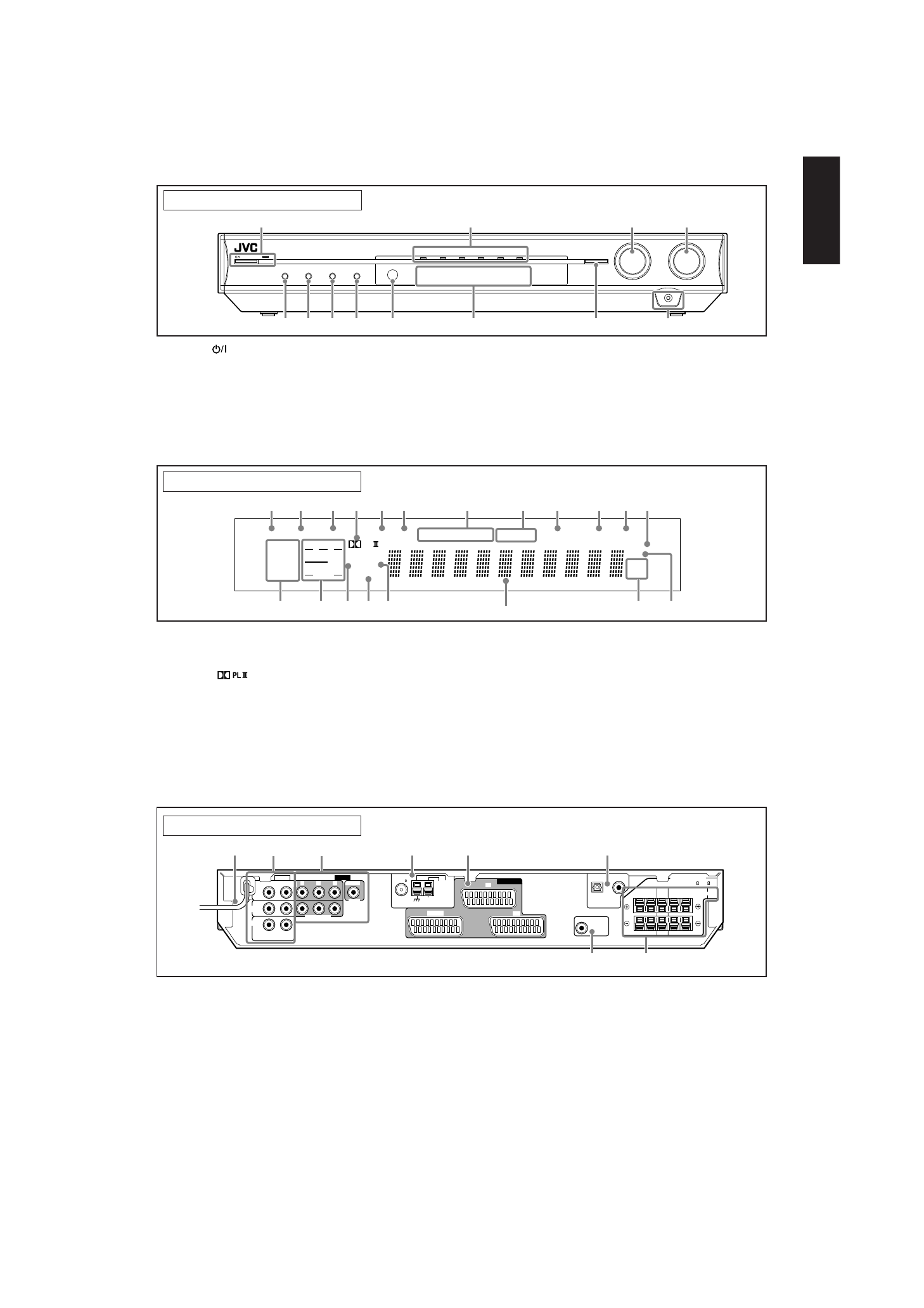

Přední panel

1

Tlačítko

 STANDBY/ON a Pohotovostní kontrolka (10)

2

Kontrolky zdrojů
DVR/DVD, VCR, VIDEO, TV, FM, AM

3

• Ovladač SOURCE SELECTOR (10, 24)
• Ovladač MULTI JOG (16, 20, 24, 33)

4

Ovladač MASTER VOLUME (11)

5

Tlačítko TV DIRECT (12)

6

Tlačítko SETTING (16)

7

Tlačítko ADJUST (20)

8

Tlačítko SURROUND (33)

9

Senzor dálkového ovládání (4)

p

Okénko displeje (viz dále)

q

• Tlačítko SET (16, 20)
• Tlačítko TUNER PRESET (24)

w

Konektor sluchátek PHONES (11)

Okénko displeje

1

Indikátor EQ (22)

2

Indikátor C.TONE (21)

3

Indikátor VIRTUAL SB (18, 29, 30)

4

Indikátor

(29)

5

Indikátor AUDIO P. (pozice) (12)

6

Indikátor BASS (22)

7

Indikátory funkce RDS (25, 28)
TA, NEWS, INFO, RDS

8

Indikátory funkce tuneru (23)
TUNED, ST (stereo)

9

Indikátor AUTO MUTING (24)

0

Indikátor SLEEP (13)

1

Napájecí šňůra (9)

2

Konektory AUDIO (8, 9)
MONITOR OUT, DVR/DVD IN, VIDEO IN

3

Konektory VIDEO (8, 9)
COMPONENT (Y, P

B

, P

R

): MONITOR OUT, DVR/DVD IN

VIDEO (kompozitní video): VIDEO IN

4

Konektory ANTENNA (5)

5

Konektory AV IN/OUT (7)
TV, DVR/DVD, VCR

Zadní panel

Podrobnosti naleznete na stránkách uvedených v závorkách.

EQ

LPCM

L

LS SB RS

S . WFR

PL

NEO : 6

DSP

3D

LFE

C

R

DOLBY D

DTS AAC
96 / 24

AUTO SR

C.TONE VIRTUAL SB AUDIO P. BASS

TA NEWS INFO RDS TUNED ST

SLEEP

AUTO MUTING

AUTO MODE

ATT

HP

MHz

kHz

1

2

3

5 6

7

8

0

9

- =

&

$

@ #

!

~

%

^

4

-

Indikátor AUTO MODE (19)

=

Indikátor ATT (zeslabení) (22)

~

Indikátory formátu digitálního signálu (11)
LPCM (lineární PCM), DOLBY D (Dolby Digital), DTS, 96/24

!

Indikátory signálu a reproduktorů (13)

@

Indikátor DSP (30, 31)

#

Indikátor AUTO SR (Surround) (19)

$

Indikátor 3D (30, 31)

%

Hlavní displej

^

Indikátory jednotek kmitočtu
MHz (stanice v pásmu FM), kHz (stanice v pásmu AM)

&

Indikátor HP (sluchátka) (11, 30, 31)

6

Konektory DIGITAL IN (9)
Koaxiální: 1(DVR/DVD)
Optický: 2(VIDEO)

7

Konektor SUBWOOFER OUT (6)

8

Konektory SPEAKERS (6)
FRONT, CENTER, SURROUND
