6

Magyar

SUBWOOFER

OUT

2(VIDEO)

1(DVR/DVD)

DIGITAL IN

CENTER

SURROUND

SPEAKERS

LEFT

RIGHT

LEFT

RIGHT

FRONT

CAUTION:SPEAKER

IMPEDANCE 6  - 16

1

2

1

2

3

SW

R

L

C RS LS

Jobb elülső

hangszóró (R)

Bal elülső

hangszóró (L)

Mélynyomó (SW)

Középső hangszóró (C)

Jobb oldali térhatás

-hangszóró (RS)

Bal oldali térhatás

-hangszóró (LS)

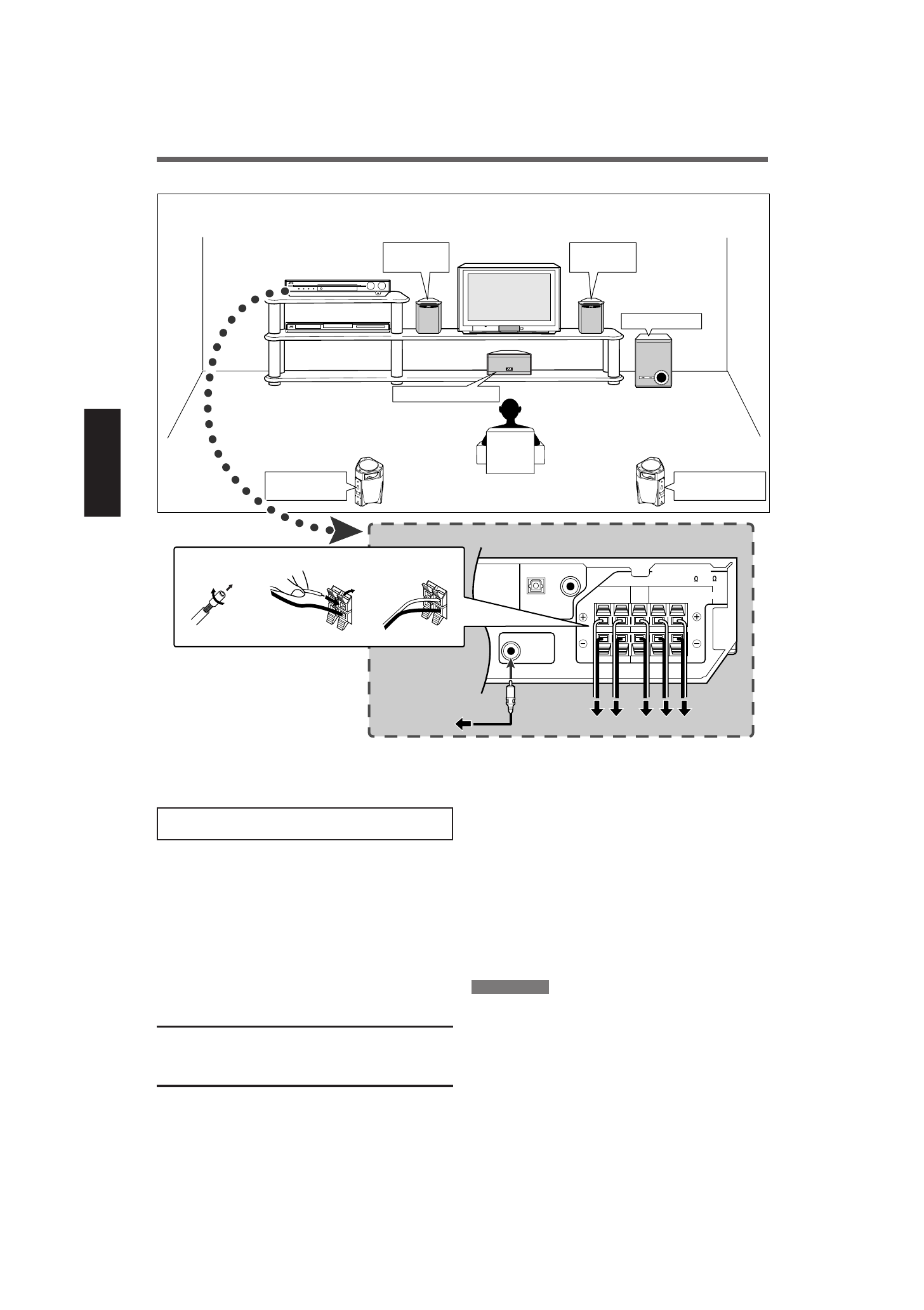

Az elülső, a középső és a térhatás-hangszórók
csatlakoztatása

A csatlakoztatások elvégzése előtt kapcsoljon ki minden
részegységet.

1

Csavarja le, majd távolítsa el az összes
hangszóróvezeték végéről a szigetelést.

2

Tar tsa lenyomva a hangszóró-csatlakozó kapcsát
(

1

), majd helyezze be a hangszóró vezetékét (

2

).

• A hátlapon található (+) és (–) csatlakozót a hangszórókon

jelzett (+) és (–) csatlakozóhoz csatlakoztassa valamennyi
hangszórónál.

3

Engedje fel a kapcsot.

FIGYELEM!

• A hangszórókapcsokon jelzett impedanciájú (SPEAKER

IMPEDANCE) hangszórókat használjon (6

Ω

 – 16

Ω

).

• NE csatlakoztasson egynél több hangszórót egy hangszóró-

csatlakozóhoz.

A hangszórók csatlakoztatása

A hangszórók elhelyezése

Mélynyomó csatlakoztatása

A mélynyomó csatlakoztatásával kiemelheti a mély hangokat,
vagy lejátszhatja a digitális szoftverben rögzített eredeti LFE
jeleket.

RCA csatlakozójú kábellel (nem tar tozék)
csatlakoztassa az aktív mélynyomó bemeneti
csatlakozóját a hátlapon található SUBWOOFER OUT
csatlakozóba.

• Tanulmányozza a mélynyomóhoz mellékelt kézikönyvet is.

Valamennyi hangszóró, illetve a mélynyomó csatlakoztatása után,
a lehető legjobb térhatású hangzás előállítása érdekében
megfelelően állítsa be a hangszóró-információkat. További
tudnivalókat a 14–17. oldalon talál.

MEGJEGYZÉS

Mivel a mély hang iránytól független, a mélynyomót tetszés
szerint bárhová elhelyezheti. Általában a legjobb, ha maga elé
teszi.
