6

Polski

SUBWOOFER

OUT

2(VIDEO)

1(DVR/DVD)

DIGITAL IN

CENTER

SURROUND

SPEAKERS

LEFT

RIGHT

LEFT

RIGHT

FRONT

CAUTION:SPEAKER

IMPEDANCE 6  - 16

1

2

1

2

3

SW

R

L

C RS LS

Głośnik lewy

przedni (L)

Głośnik centralny (C)

Głośnik prawy

przedni (R)

Subwoofer (SW)

Głośnik lewy

tylny (LS)

Głośnik prawy

tylny (RS)

Podłączanie głośników przednich, centralnego
i surround

Przed przystąpieniem do podłączania przewodów należy
wyłączyć zasilanie wszystkich urządzeń.

1

Przed podłączeniem przewodów usuń z ich
końcówek izolację.

2

Naciśnij i przytrzymaj zacisk (

1

), a następnie wsuń

do środka końcówkę przewodu (

2

).

• Połącz zaciski (+) i (–) na tylnym panelu urządzenia

z zaciskami (+) i (–) każdego głośnika.

3

Zwolnij zacisk.

OSTRZEŻENIA:

• Należy użyć głośników o impedancji, tj. SPEAKER IMPEDANCE,

podanej przy zaciskach głośnikowych (6

Ω

 – 16

Ω

).

• NIE podłączać więcej niż jednej kolumny do jednej pary

zacisków głośnikowych.

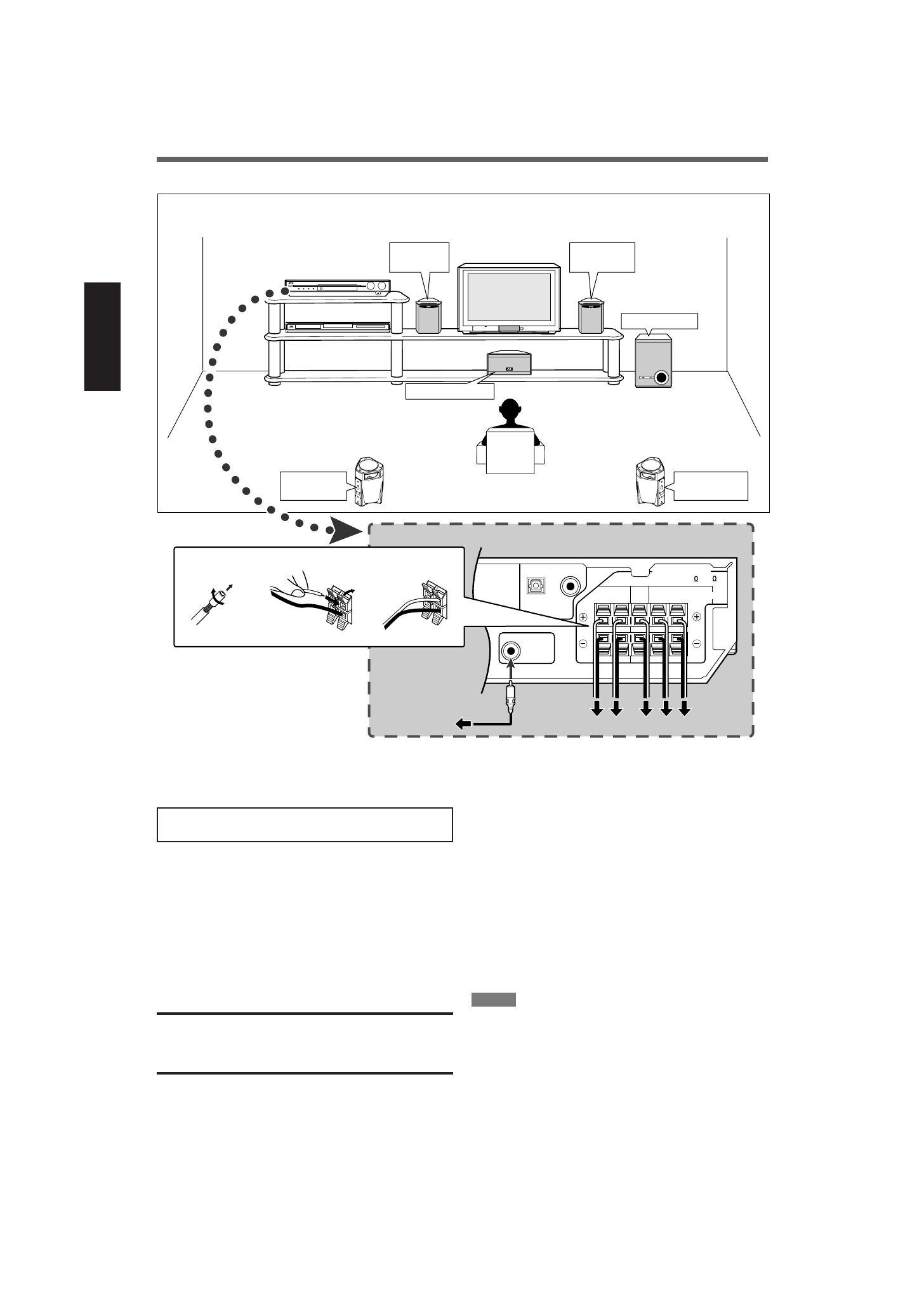

Podłączanie głośników

Rozmieszczenie głośników

Podłączanie subwoofera

Podłączenie subwoofera zapewnia lepszą reprodukcję niskich
tonów, a także umożliwia wykorzystanie sygnałów LFE
zarejestrowanych w nagraniach cyfrowych.

Połącz gniazdo wejściowe aktywnego subwoofera
z gniazdem SUBWOOFER OUT na tylnym panelu
urządzenia za pomocą przewodu zakończonego
wtykami RCA (nie należy do wyposażenia).

• Informacje na ten temat można również znaleźć w instrukcji

obsługi subwoofera.

Aby uzyskać jak najlepszą jakość efektów przestrzennych, po
podłączeniu głośników satelitarnych i/lub subwoofera należy
wybrać odpowiednie ustawienia głośnikowe. Więcej informacji na
ten temat zamieszczono na stronach od 14 do 17.

UWAGA

Ponieważ ucho ludzkie nie rozróżnia kierunkowości niskich
tonów, subwoofer można ustawić w dowolnym miejscu.
Zazwyczaj umieszcza się go naprzeciw miejsca odsłuchu.
