NIE podłączać amplitunera do odbiornika TV za
pośrednictwem magnetowidu ani nie podłączać go do
odbiornika TV z wbudowanym magnetowidem.
W przeciwnym wypadku obraz może być silnie zakłócony.

Przed przystąpieniem do podłączania przewodów należy
wyłączyć zasilanie wszystkich urządzeń.

•

Na poniższych rysunkach przedstawiono typowe
oznaczenia gniazd wejściowych/wyjściowych. Przy
podłączaniu urządzenia zewnętrznego należy zapoznać się
z jego instrukcją obsługi, ponieważ producenci sprzętu
elektronicznego stosują różne oznaczenia gniazd.

Odbiornik TV

Przewód SCART (nie należy do wyposażenia)

Podłączanie urządzeń wideo

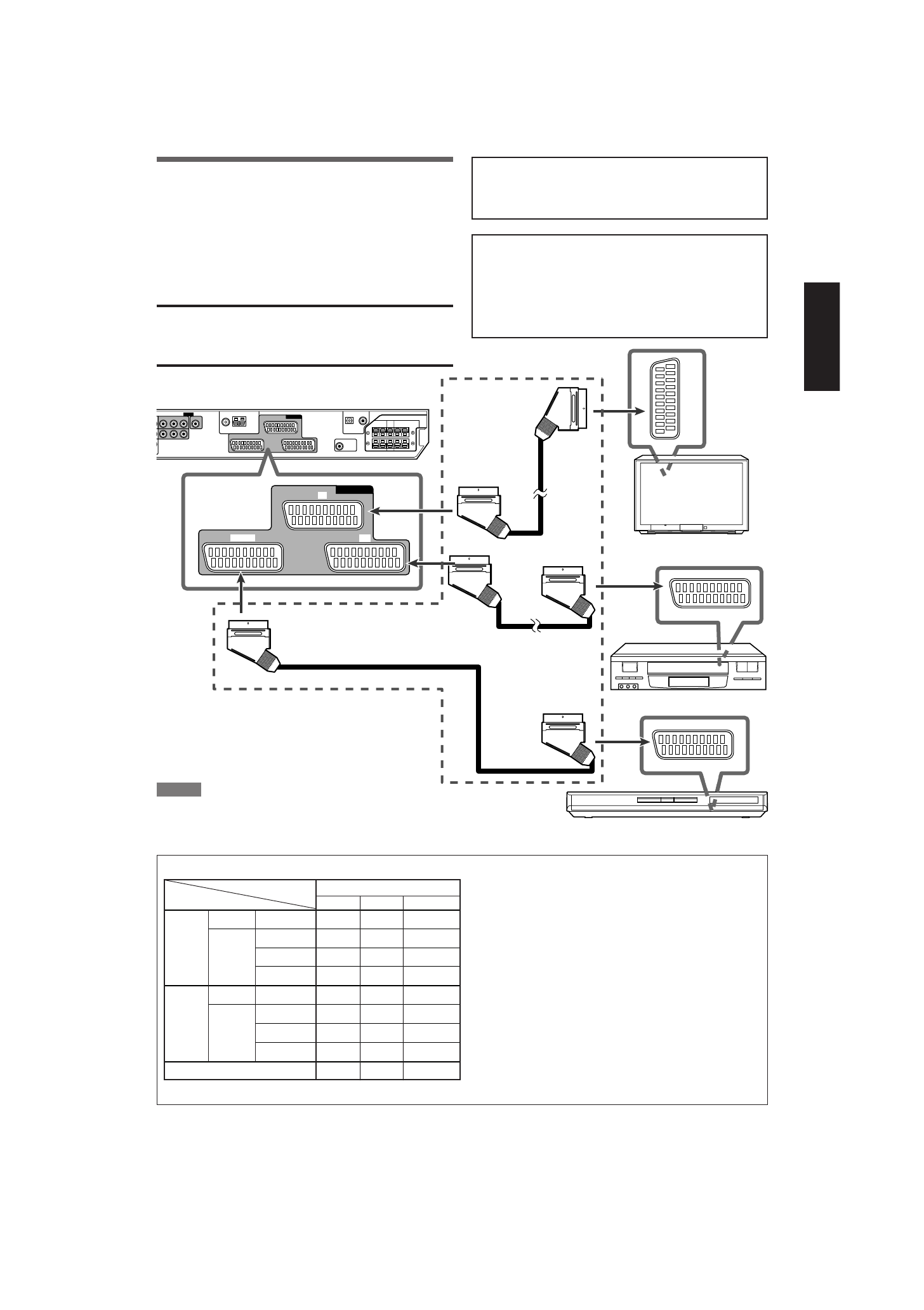

Połączenie SCART

Sygnały wizji i fonii można doprowadzić do amplitunera za
pomocą pojedynczego przewodu SCART.
• Jeśli podłączane urządzenia wideo są wyposażone w cyfrowe

gniazda wyjściowe, należy wykonać także połączenie cyfrowe,
w sposób opisany w części „Połączenia cyfrowe” (patrz str. 9).
Zapewni to lepszą jakość dźwięku.

OSTRZEŻENIE:

Jeśli urządzenie audio zostanie podłączone do amplitunera za
pośrednictwem korektora graficznego lub innego urządzenia
uwypuklającego charakterystykę przenoszenia, sygnał
doprowadzany do głośników może być zniekształcony.

UWAGA

Jeśli odbiornik TV jest wyposażony w kilka złączy SCART, przed
podłączeniem go do amplitunera za pomocą przewodu SCART
należy zapoznać się z opisem poszczególnych złączy w instrukcji
obsługi odbiornika.

Magnetowid

CIĄG DALSZY NA NASTĘPNEJ STRONIE

Opis złączy SCART

Nazwa złącza

TV

VCR

DVR/DVD

Audio

L/R

‡

‡

‡

Wejścia

Kompozytowe

‡

‡

‡

Wideo S-Video (Y/C)

−

‡

‡

RGB

−

‡

‡

Audio

L/R

‡

*1

‡

‡

Wyjścia

Kompozytowe

‡

*2*3

‡

*2*3

‡

*2*3

Wideo S-Video (Y/C)

‡

*3

−

−

RGB

‡

*3

−

−

T-V LINK

‡

*4

‡

*4

‡

*4

‡

: Dostępne

–: Niedostępne

*1 Tylko gdy aktywny jest tryb bezpośredniego połączenia

z odbiornikiem TV (patrz str. 12).

*2 Sygnały doprowadzane do urządzenia przez złącze SCART

nie mogą być z niego wyprowadzane przez to samo złącze
SCART.

*3 Format wyjściowego sygnału wideo jest taki sam, jak format

sygnału wejściowego. Jeśli na przykład do urządzenia
doprowadzany jest sygnał S-Video, nie ma możliwości
wyprowadzenia sygnałów w formacie innym niż S-Video.
Informacje o ustawieniach i gniazdach wejściowego/
wyjściowego sygnału wideo można znaleźć
w instrukcji obsługi podłączanego urządzenia wideo.

*4 Sygnał magistrali T-V LINK musi przechodzić przez

amplituner.

VCR

TV

DVR/DVD

AV IN/OUT

Nagrywarka DVD lub odtwarzacz DVD
