Передняя панель; Окно дисплея; Задняя панель - JVC QP-D11RSE - Инструкция по эксплуатации - Страница 127

3

Ру

сс

кий

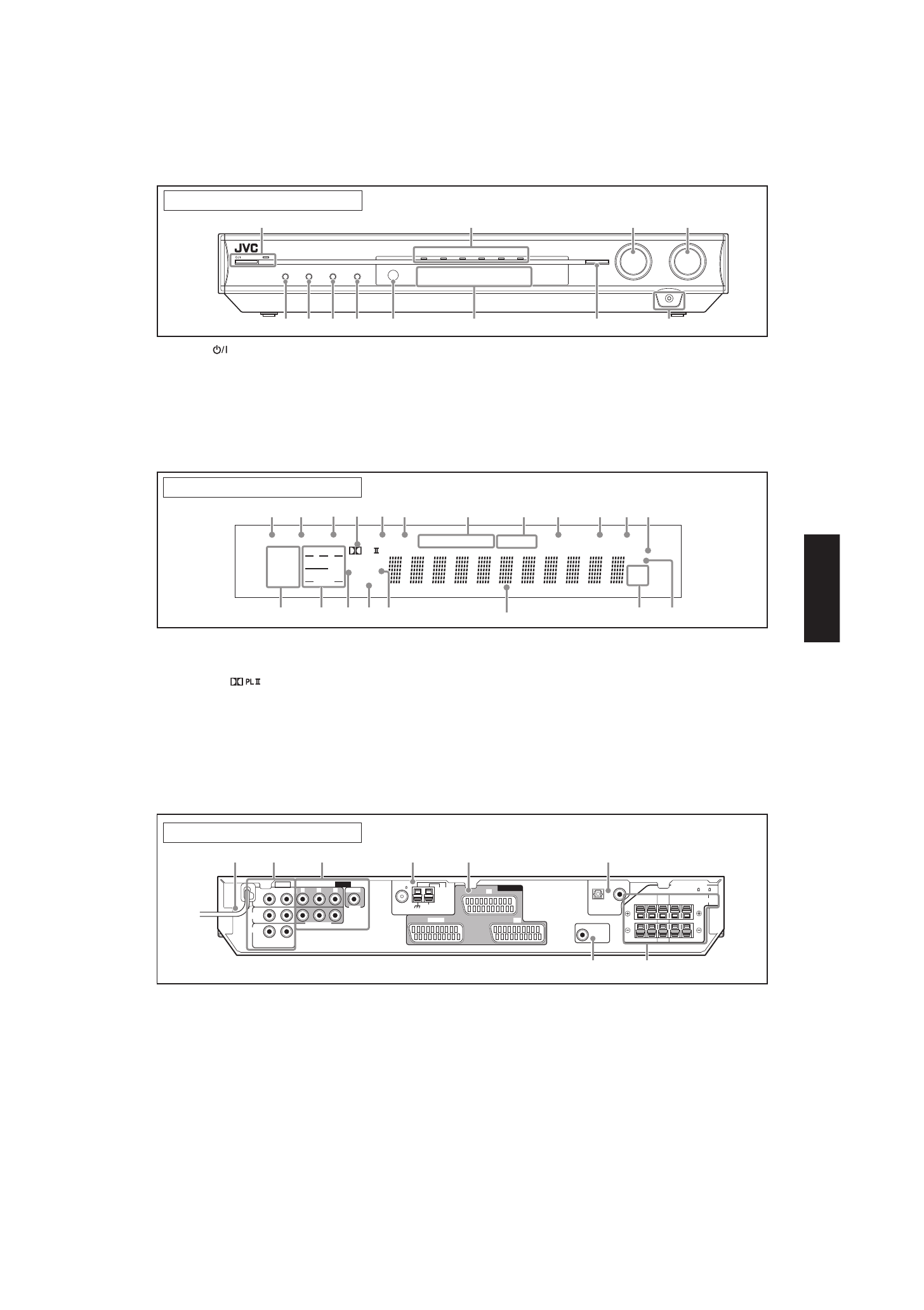

Передняя панель

1

Кнопка

 STANDBY/ON  и индикатор STANDBY (10)

2

Индикаторы источников
DVR/DVD, VCR, VIDEO, TV, FM, AM

3

• SOURCE SELECTOR (10, 24)
• MULTI JOG (16, 20, 24, 33)

4

Регулятор MASTER VOLUME (11)

5

Кнопка TV DIRECT (12)

6

Кнопка SETTING (16)

7

Кнопка ADJUST (20)

8

Кнопка SURROUND (33)

9

Датчик дистанционного управления (4)

p

Окно дисплея (см. ниже)

q

• Кнопка SET (16, 20)
• Кнопка TUNER PRESET (24)

w

Разъем PHONES (11)

Окно дисплея

1

Индикатор EQ (22)

2

Индикатор C.TONE (21)

3

Индикатор VIRTUAL SB (18, 29, 30)

4

Индикатор

 (29)

5

Индикатор AUDIO P. (положение) (12)

6

Индикатор BASS (22)

7

Индикаторы RDS (25, 28)
TA, NEWS, INFO, RDS

8

Индикаторы тюнера (23)
TUNED, ST (стereo)

9

Индикатор AUTO MUTING (24)

0

Индикатор SLEEP (13)

1

Кабель питания (9)

2

Разъемы AUDIO (8, 9)
MONITOR OUT, DVR/DVD IN, VIDEO IN

3

Разъемы VIDEO (8, 9)
COMPONENT (Y, P

B

, P

R

): MONITOR OUT, DVR/DVD IN

VIDEO (композитный): VIDEO IN

4

Разъемы ANTENNA (5)

5

Разъемы AV IN/OUT (7)
TV, DVR/DVD, VCR

Задняя панель

Подробнее смотрите на страницах, указанных в скобках.

EQ

LPCM

L

LS SB RS

S . WFR

PL

NEO : 6

DSP

3D

LFE

C

R

DOLBY D

DTS AAC
96 / 24

AUTO SR

C.TONE VIRTUAL SB AUDIO P. BASS

TA NEWS INFO RDS TUNED ST

SLEEP

AUTO MUTING

AUTO MODE

ATT

HP

MHz

kHz

1

2

3

5 6

7

8

0

9

- =

&

$

@ #

!

~

%

^

4

-

Индикатор AUTO MODE (19)

=

Индикатор ATT (аттенюатор) (22)

~

Индикаторы формата цифрового сигнала (11)
LPCM (Linear PCM), DOLBY D (Dolby Digital), DTS, 96/24

!

Индикаторы сигнала и громкоговорителя (13)

@

Индикатор DSP (30, 31)

#

Индикатор AUTO SR (surround) (19)

$

Индикатор 3D (30, 31)

%

Главный дисплей

^

Индикаторы частоты
МHz (для FM станций), kHz (для AM станций)

&

Индикатор HP (наушники) (11, 30, 31)

6

Разъемы DIGITAL IN (9)
Коаксиальный: 1(DVR/DVD)
Оптический: 2(VIDEO)

7

Разъем SUBWOOFER OUT (6)

8

Разъемы SPEAKERS (6)
FRONT, CENTER, SURROUND

STANDBY / ON

TV  DIRECT

ADJUST

SETTING

SURROUND

H O M E     C I N E M A     C O N T R O L     C E N T E R

DVR / DVD

VCR

VIDEO

TV

AM

FM

SET / TUNER  PRESET

SOURCE

SELECTOR

/ MULTI JOG

MASTER

VOLUME

PHONES

6

7

8

5

q

3

4

9

2

w

p

1

VCR

TV

SUBWOOFER

OUT

2(VIDEO)

1(DVR/DVD)

DIGITAL IN

CENTER

SURROUND

SPEAKERS

LEFT

RIGHT

LEFT

RIGHT

FRONT

CAUTION:SPEAKER

IMPEDANCE 6 -16

DVR/DVD

ANTENNA

Y

AUDIO

VIDEO

P

B

P

R

VIDEO IN

DVR/DVD

IN

VIDEO

IN

MONITOR

OUT

RIGHT

LEFT

COMPONENT

AV IN/OUT

COAXIAL

AM LOOP

FM 75

AM EXT

VIDEO

8

3

2

4

1

5

6

7
