7

Česk

y

Nepřipojujte televizor přes videorekordér ani nepoužívejte
televizor se zabudovaným videorekordérem, jinak může
dojít ke zkreslení obrazu.

Všechny přístroje před zapojením vypněte.

• Uvedená vyobrazení konektorů vstupů/výstupů představují

typické příklady. Chcete-li připojit další přístroje, přečtěte si
také příslušnou příručku, protože názvy konektorů uvedené
na zadní straně se mohou u jednotlivých přístrojů lišit.

TV

Kabel SCART
(není součástí balení)

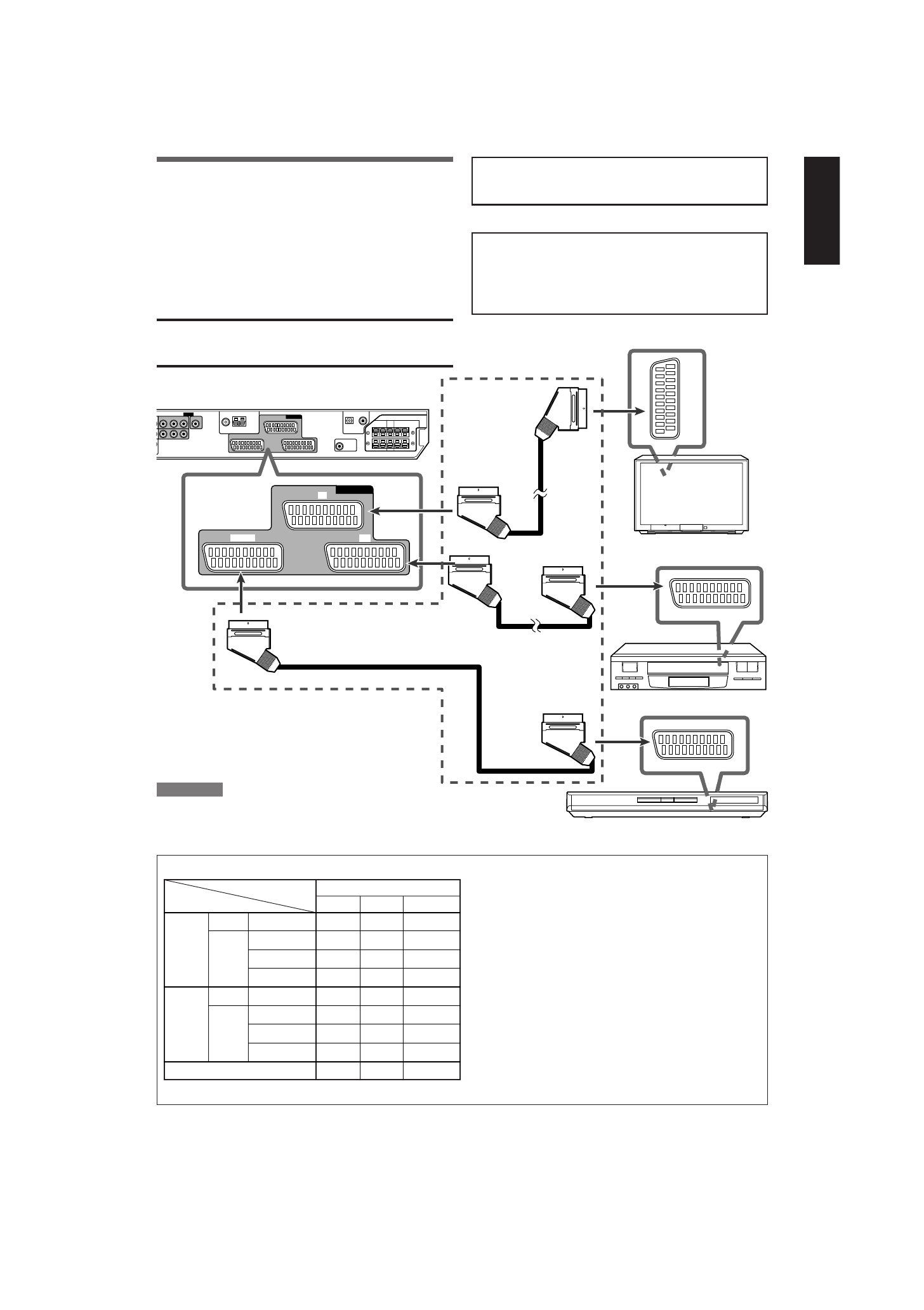

Zapojení videopřístrojů

Připojení SCART

Prohlížet obrázky a poslouchat zvuky při přehrávání médií
v jednotlivých přístrojích můžete v případě propojení pomocí
kabelu SCART.
• Pokud používané videopřístroje mají digitální výstupní konektor,

připojte je pomocí digitálních konektorů popsaných v části
„Digitální zapojení” (viz strana 9). Používáte-li tyto konektory,
dosáhnete lepší kvality zvuku.

UPOZORNĚNÍ:

Zapojíte-li zařízení pro úpravu zvukového efektu (jako např.
grafický ekvalizér) mezi zdrojové přístroje a tento přijímač,
výstup zvuku z tohoto přijímače může být zkreslený.

POZNÁMKA

Pokud je televizor vybaven více konektory SCART, ověřte si
v příručce dodávané s televizorem videosignály přiváděné do
jednotlivých konektorů a potom zapojte kabely SCART správným
způsobem.

Videorekordér

POKRAČOVÁNÍ NA DALŠÍ STRANĚ

䡬

: dosažitelné –: není k dispozici

*1 Pouze v případě použití funkce TV Direct (viz strana 12).
*2 Signály na vstupu konektoru SCART nelze odesílat na

výstup stejného konektoru SCART.

*3 Formát videa výstupních videosignálů je v souladu

s formátem vstupních videosignálů. Pokud např. do tohoto
přijímače vstupují signály S-video, nemohou být výstupem
přijímače jiné signály než S-video.
Informace o nastavení vstupních a výstupních videosignálů
naleznete v příručkách dodávaných s videopřístroji.

*4 Signály funkce T-V LINK vždy procházejí přijímačem.

Rekordér DVD nebo přehrávač DVD

VCR

TV

DVR/DVD

AV IN/OUT

Technické údaje konektoru SCART

Název konektoru

TV

VCR

DVR/DVD

Zvuk

L/R (levý/pravý)

䡬

䡬

䡬

Vstup

Kompozitní

䡬

䡬

䡬

Obraz

S-video (Y/C)

−

䡬

䡬

RGB

−

䡬

䡬

Zvuk

L/R (levý/pravý)

䡬

*1

䡬

䡬

Výstup

Kompozitní

䡬

*2*3

䡬

*2*3

䡬

*2*3

Obraz

S-video (Y/C)

䡬

*3

−

−

RGB

䡬

*3

−

−

T-V LINK

䡬

*4

䡬

*4

䡬

*4
