8

Magyar

Y

AUDIO

VIDEO

P

B

P

R

MONITOR

OUT

Å

ı

A televízió- és videoformátumhoz

Ez a vev

őkészülék nem képes a videojelek átalakítására. Ha az

egyik video-részegység videojele eltér a másik részegységétől
(például az egyik S-video, a másik pedig kompozit),
elképzelhető, hogy nem megfelelően látja a képet. Ebben az
esetben egységesítse a video-részegységek videojelét,
máskülönben a forrás megváltoztatásakor minden esetben át
kell kapcsolnia a TV videojelét.

Analóg dekóderhez

Ha kódolt programot szeretne nézni vagy rögzíteni
a videokészüléken, csatlakoztassa az analóg dekódert
a videokészülékhez, és válassza ki a videokészüléken a kódolt
csatornát.
Ha nincs megfelelő csatlakozó a dekóderhez
a videokészüléken, csatlakoztassa a dekódert a televízióhoz.
Tanulmányozza a részegységekhez mellékelt kézikönyveket is.

T-V LINK-hez:

• Használhatja a T-V LINK funkciót, ha az összekötött SCART

kábelekkel csatlakoztatja a T-V LINK kompatibilis televíziót
és videokészüléket a vevőkészülékhez. A T-V LINK
részleteiről olvassa el a televízióhoz és a videokészülékhez
kapott útmutatót is.

• A T-V LINK funkcióhoz csatlakoztassa a SCART kábelt a JVC

T-V LINK kompatibilis televízión található EXT-2
csatlakozóhoz.

• Egyes videorészegységek - a T-V LINK-hez hasonlóan -

támogatják az adatkommunikációt. További részleteket
a részegységekhez kapott útmutatókban talál.

Y

AUDIO

VIDEO

VIDEO

P

B

P

R

VIDEO IN

DVR/DVD

IN

VIDEO

COMPONENT

MONITOR

OUT

Å ı

Részegység-
videokábel (nem
tartozék)

Vörös

Kék

Zöld

Sztereó
audiokábel
(nem tartozék)

Å

A bal/jobb csatornás hangkimenethez

ı

A részegység-videokimenethez

MEGJEGYZÉSEK

• Csatlakoztassa megfelelően az Y, P

B

 és a P

R

 csatlakozókat.

• Ne csatlakoztasson  különböző részegységeket az AUDIO DVR/

DVD IN csatlakozókhoz és az AV IN/OUT DVR/DVD
kapcsokhoz, mert különben mindkét forrás hangja egyszerre
szólal meg a hangszórókon.

7

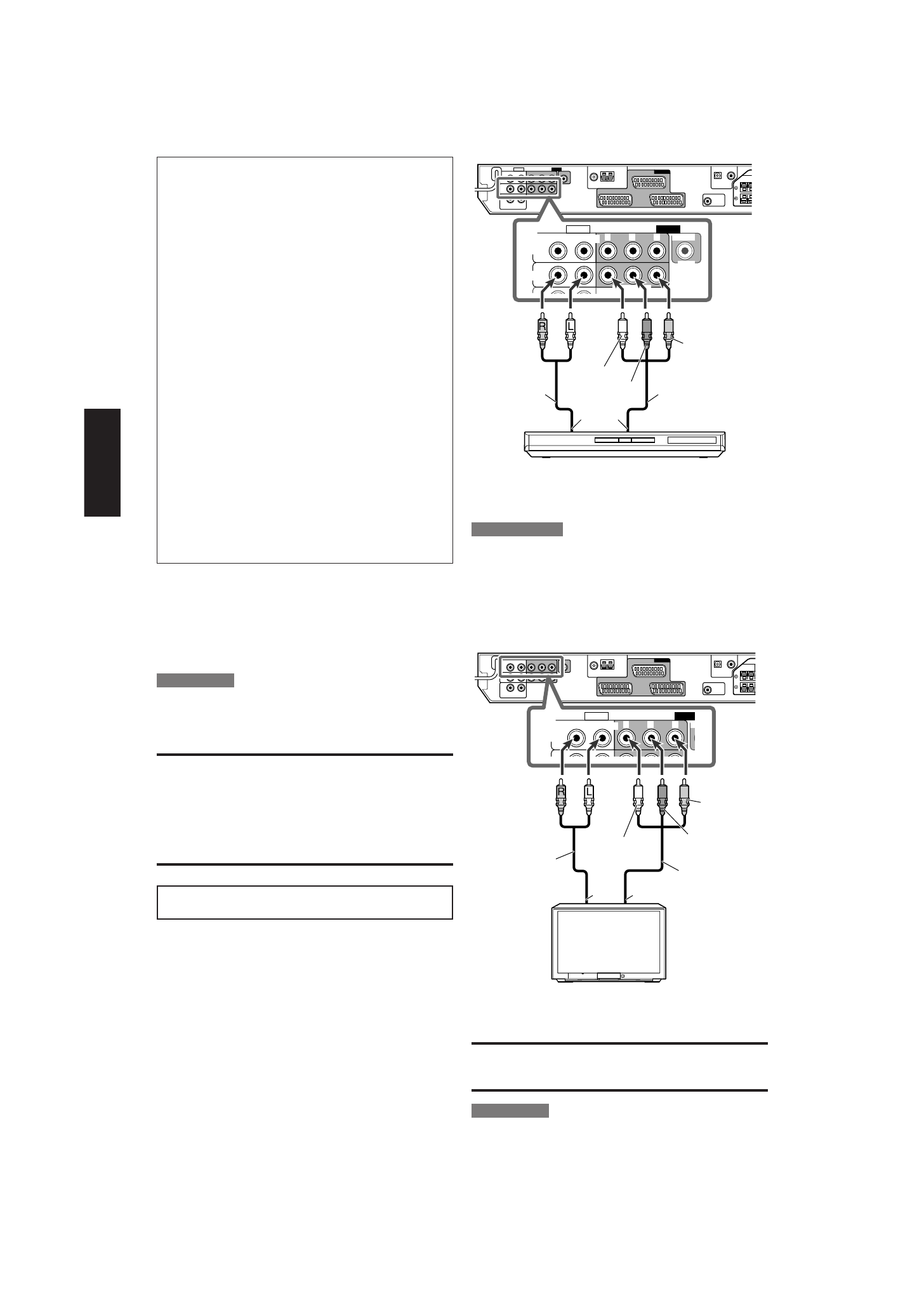

A televízió csatlakoztatása a MONITOR OUT
csatlakozókhoz

Részegység-
videokábel
(nem tartozék)

Vörös

Kék

Zöld

Sztereó
audiokábel
(nem tartozék)

A csatlakoztatások elvégzése előtt kapcsoljon ki minden
részegységet.

7

DVD-felvevő vagy DVD-lejátszó csatlakoztatása
a DVR/DVD IN bemenetekhez

A Dolby Digital és a DTS többcsatornás szoftver (beleértve a Dual
Mono szoftvert) hallgatásához csatlakoztassa a DVD-felvevőt vagy
a DVD-lejátszót a digitális bemeneti/kimeneti csatlakozókon kereszt
ül (lásd 9. oldal).

Vörös

Fehér

Vörös

Fehér

Audio- és video-csatlakoztatás

A vevőkészülék a SCART csatlakozókon kívül a következő video-
csatlakozókkal is rendelkezik:
• Részegység videobemenet/-kimenet: DVR/DVD IN, MONITOR

OUT

• Kompozit videobemenet: VIDEO IN

MEGJEGYZÉS

Ha hang- vagy képanyagot DVD-felvevőre vagy videomagnóra
rögzít, használja a SCART csatlakozókat.

FONTOS!

A COMPONENT VIDEO csatlakozókból érkező részegység
videojelei csak a MONITOR OUT csatlakozókon keresztül
továbbítódnak.

Ezért ha a televízió a SCART csatlakozón (TV) keresztül
kapcsolódik a vevőkészülékhez, a lejátszó video-részegység
pedig a részegység-videocsatlakozókon (DVR/DVD IN) keresztül
kapcsolódik a vevőkészülékhez, akkor a lejátszást nem nézheti
a televízión.

TV

Å

A bal/jobb csatornás hangbemenethez

ı

A részegység videobemenetéhez

FIGYELEM!

Az audiojelek Kizárólag a TV Direct használata közben érkeznek az
AUDIO MONITOR OUT (RIGHT/LEFT) csatlakozókon keresztül
(lásd 12. oldal).

MEGJEGYZÉS

Csatlakoztassa megfelelően az Y, P

B

 és a P

R

 csatlakozókat.

DVD-felvevő vagy DVD-lejátszó
