Polski

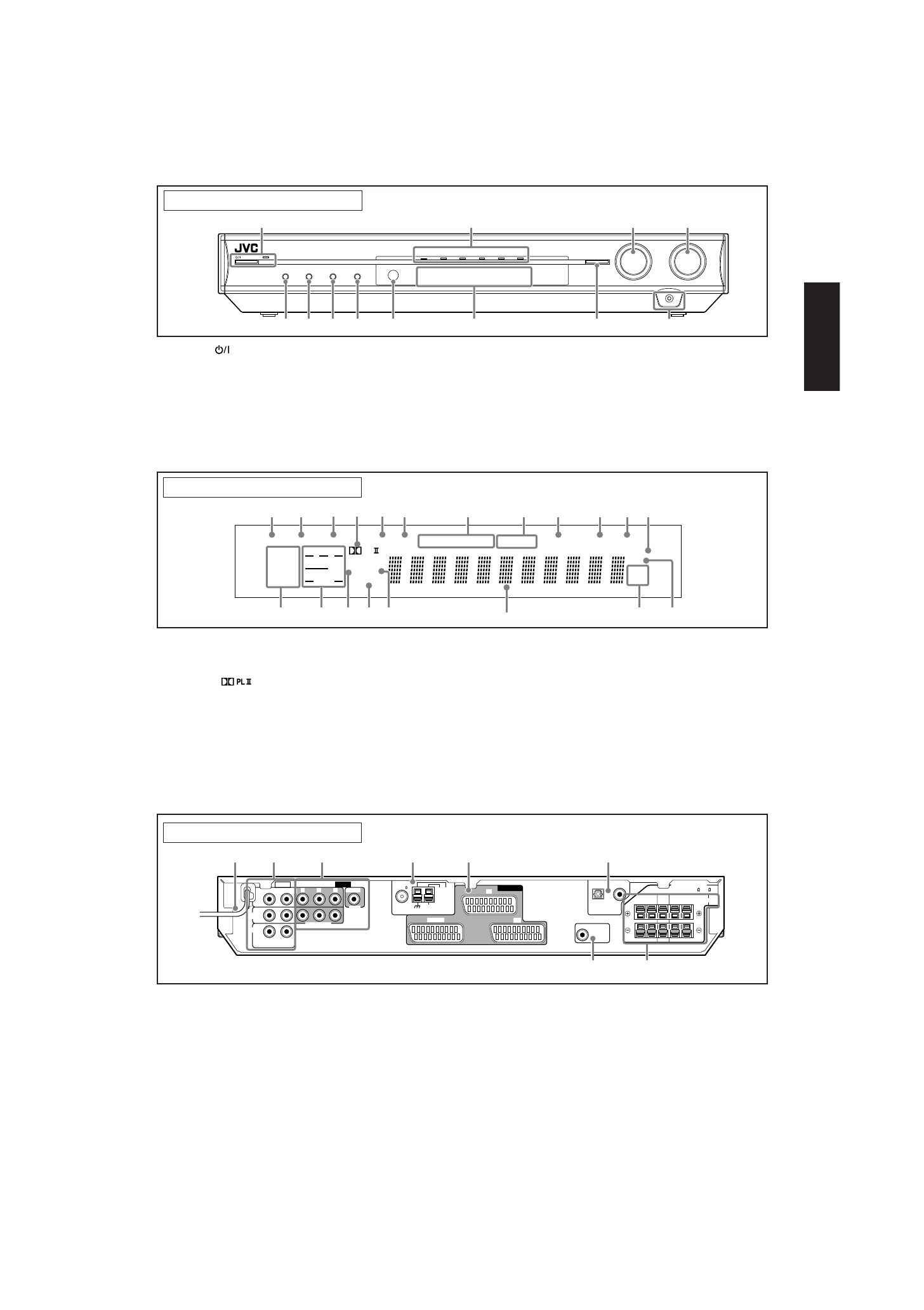

Panel przedni

1

Przycisk

 STANDB

Y/ON i wskaźnik trybu gotowości (10)

2

Wskaźniki źródła sygnału
DVR/DVD, VCR, VIDEO, TV,  FM,  AM

3

• SOURCE SELECTOR (10, 24)
• MULTI JOG (16, 20, 24, 33)

4

Pokrętło MASTER VOLUME (11)

5

Przycisk TV DIRECT (12)

6

Przycisk SETTING (16)

7

Przycisk ADJUST (20)

8

Przycisk SURROUND (33)

9

Czujnik zdalnego sterowania (4)

p

Wyświetlacz (patrz poniżej)

q

• Przycisk SET (16, 20)
• Przycisk TUNER PRESET (24)

w

Gniazdo PHONES (11)

Wyświetlacz

1

Wskaźnik EQ (22)

2

Wskaźnik C.TONE (21)

3

Wskaźnik VIRTUAL SB (18, 29, 30)

4

Wskaźnik

 (29)

5

Wskaźnik AUDIO P. (wzmocnienie sygnału subwoofera) (12)

6

Wskaźnik BASS (22)

7

Wskaźniki trybu RDS (25, 28)
TA, NEWS, INFO, RDS

8

Wskaźniki trybu pracy tunera (23)
TUNED, ST (stereo)

9

Wskaźnik AUTO MUTING (24)

0

Wskaźnik SLEEP (13)

1

Przewód sieciowy (9)

2

Gniazda AUDIO (8, 9)
MONITOR OUT, DVR/DVD IN, VIDEO IN

3

Gniazda VIDEO (8, 9)
COMPONENT (Y, P

B

, P

R

): MONITOR OUT, DVR/DVD IN

VIDEO (dla sygnału kompozytowego): VIDEO IN

4

Gniazdo i zaciski ANTENNA (5)

5

Złącza AV IN/OUT (7)
TV, DVR/DVD, VCR

Panel tylny

Szczegółowe informacje przedstawiono na stronach podanych w nawiasach.

EQ

LPCM

L

LS SB RS

S . WFR

PL

NEO : 6

DSP

3D

LFE

C

R

DOLBY D

DTS AAC
96 / 24

AUTO SR

C.TONE VIRTUAL SB AUDIO P. BASS

TA NEWS INFO RDS TUNED ST

SLEEP

AUTO MUTING

AUTO MODE

ATT

HP

MHz

kHz

1

2

3

5 6

7

8

0

9

- =

&

$

@ #

!

~

%

^

4

-

Wskaźnik AUTO MODE (19)

=

Wskaźnik ATT (ograniczanie poziomu sygnału) (22)

~

Wskaźniki formatu sygnału cyfrowego (11)
LPCM (Linear PCM), DOLBY D (Dolby Digital), DTS, 96/24

!

Wskaźniki głośników i rodzaju sygnału wejściowego (13)

@

Wskaźnik DSP (30, 31)

#

Wskaźnik AUTO SR (automatyczny wybór trybu dźwięku
przestrzennego) (19)

$

Wskaźnik 3D (30, 31)

%

Wyświetlacz główny

^

Wskaźniki jednostek częstotliwości
MHz (dla stacji FM), kHz (dla stacji AM)

&

Wskaźnik HP (słuchawki) (11, 30, 31)

6

Gniazda DIGITAL IN (9)
Koncentryczne: 1(DVR/DVD)
Optyczne: 2(VIDEO)

7

Gniazdo SUBWOOFER OUT (6)

8

Zaciski SPEAKERS (6)
FRONT, CENTER, SURROUND
