Подсоединение антенны FM - JVC QP-D11RSE - Инструкция по эксплуатации - Страница 129

5

Ру

сс

кий

ANTENNA

COAXIAL

AM LOOP

FM 75

AM EXT

Для сборки антенны AM
(MW) вставьте
крепления рамки
в предусмотренные
отверстия в основании.

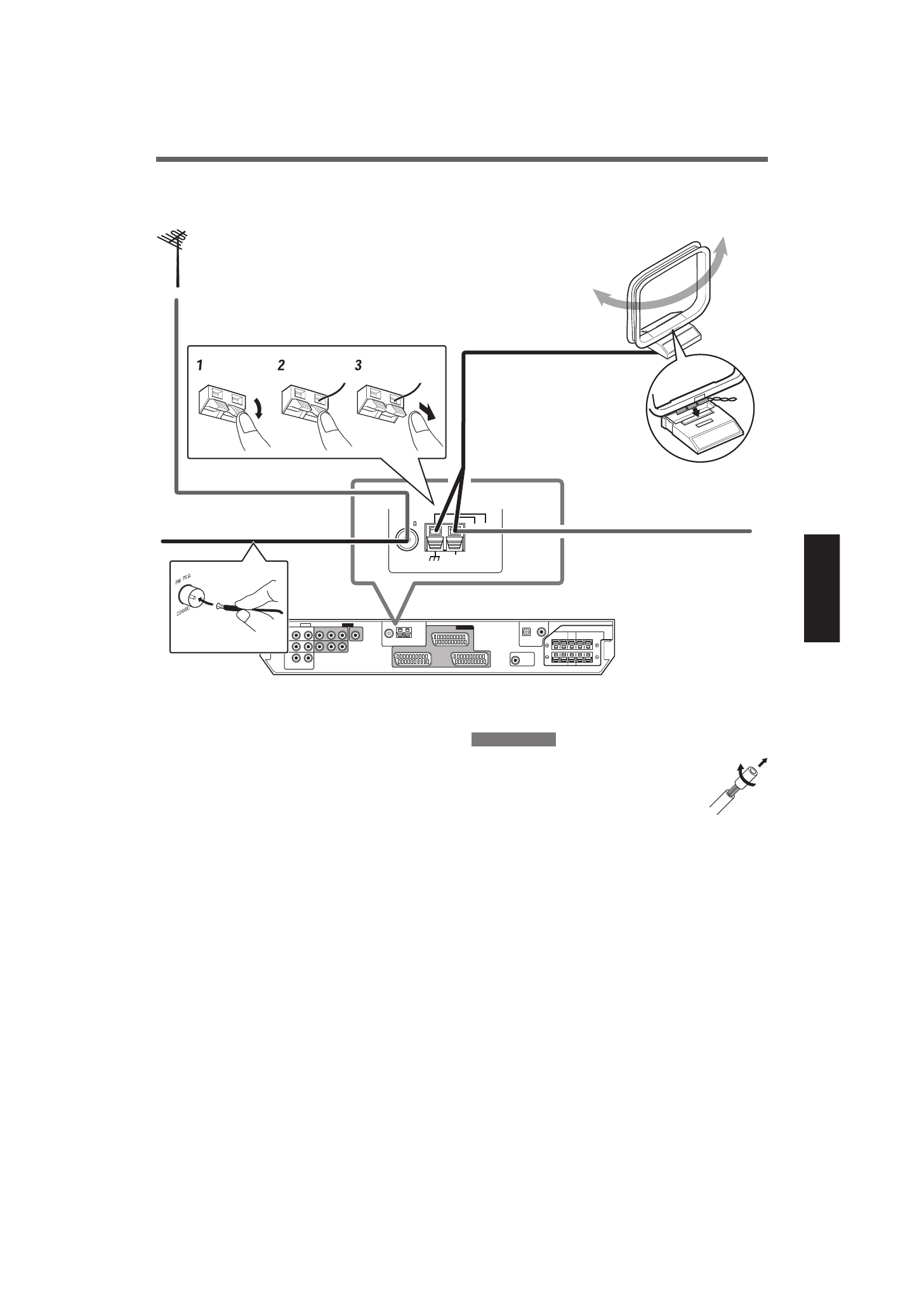

Подсоединение антенн FM и AM (MW)

Рамочная антенна AM
(MW) (поставляется
в комплекте)

При плохом качестве приема AM
(MW) подсоедините одиночный
изолированный провод для
использования вне помещений
(в комплект не входит).

Подсоединение антенны AM (MW)

Подсоедините входящую в комплект поставки рамочную
антенну AM (MW) к разъемам AM LOOP.
Добейтесь наилучшего качества приема, вращая рамку.
• При плохом качестве приема подсоедините одиночный

провод в изоляции ПВХ для использования вне помещений
(в комплект поставки не входит) к разъему AM EXT. (Не
отсоединяйте рамочную антенну AM (MW).)

Подсоединение антенны FM

На время подсоедините идущую в комплекте антенну FM
к разъему FM 75

Ω

 COAXIAL.

Разверните прилагаемую антенну FM горизонтально.
• При плохом качестве приема подключите внешнюю

антенну FM (не входит в комплект). Перед
подсоединением коаксиального кабеля 75

Ω

 с разъемом

(IEC или DIN 45325) отключите штатную антенну FM.

При плохом качестве приема
подключите внешнюю антенну FM
(не входит в комплект).

Антенна FM (поставляется
в комплекте)

ПРИМЕЧАНИЯ

• Если провод антенны AM (MW) покрыт

изоляцией, удалите ее, как показано на
рисунке.

• Проверьте, чтобы антенные провода не

касались других разъемов, соединительных
кабелей и шнура питания. Это может
привести к ухудшению качества приема.
