6

Ру

сс

кий

SUBWOOFER

OUT

2(VIDEO)

1(DVR/DVD)

DIGITAL IN

CENTER

SURROUND

SPEAKERS

LEFT

RIGHT

LEFT

RIGHT

FRONT

CAUTION:SPEAKER

IMPEDANCE 6  - 16

1

2

1

2

3

SW

R

L

C RS LS

Подключение громкоговорителей: передних,
центрального и громкоговорителей объемного
звука

Выключите все подсоединяемое оборудование.

1

Снимите изоляцию на конце каждого кабеля

громкоговорителя.

2

Нажмите и удерживайте фиксатор разъема
громкоговорителя (

1

), затем вставьте кабель

(

2

).

• Для каждого громкоговорителя подключайте разъемы

(+) и (–) задней панели к разъемам громкоговорителя,
обозначенным как (+) и (–).

3

Отпустите фиксатор.

ВНИМАНИЕ:

• Используйте громкоговорители того SPEAKER

IMPEDANCE, которое указано на разъемах
громкоговорителей (6

Ω

 – 16

Ω

).

• НЕ ПОДСОЕДИНЯЙТЕ к одному разъему больше одного

громкоговорителя.

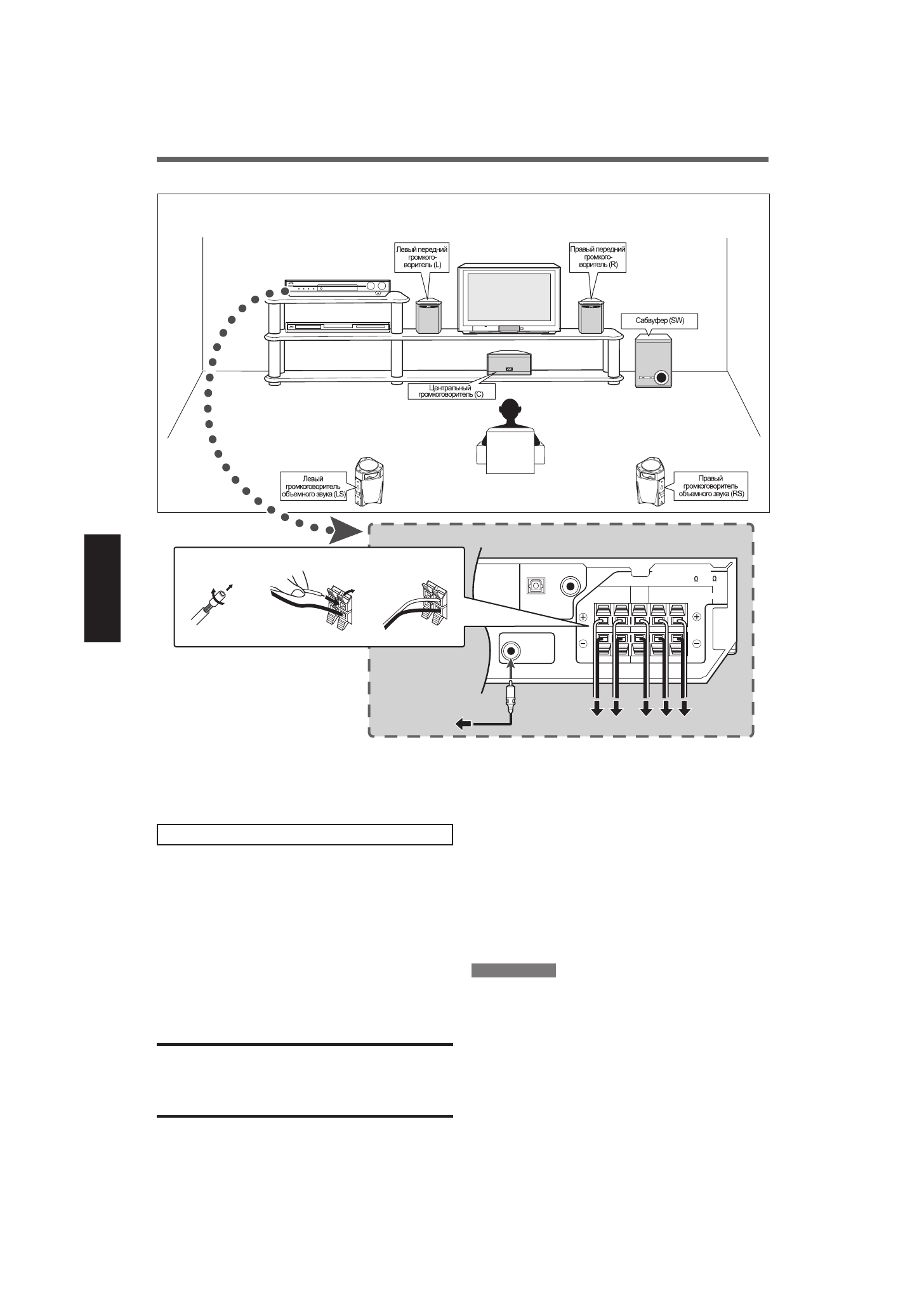

Подсоединение громкоговорителей

   Схема расположения громкоговорителей

Подсоединение сабвуфера

С помощью сабвуфера можно улучшить звучание басов или
воспроизводить сигналы LFE, записанные в цифровом
формате.

Подсоедините вход сабвуфера к

 разъему

SUBWOOFER OUT задней панели с помощью
кабеля с разъемами RCA

(не входит в комплект).

• Также сверьтесь с инструкцией, прилагаемой к сабвуферу.

После подсоединения всех громкоговорителей и/или
сабвуфера правильно настройте их параметры, чтобы
добиться наилучшего пространственного эффекта.
Подробнее см. на стр. 14-17.

ПРИМЕЧАНИЕ

Можно установить сабвуфер в любом месте, поскольку
басовые звуки не локализуются. Обычно он размещается
спереди.
