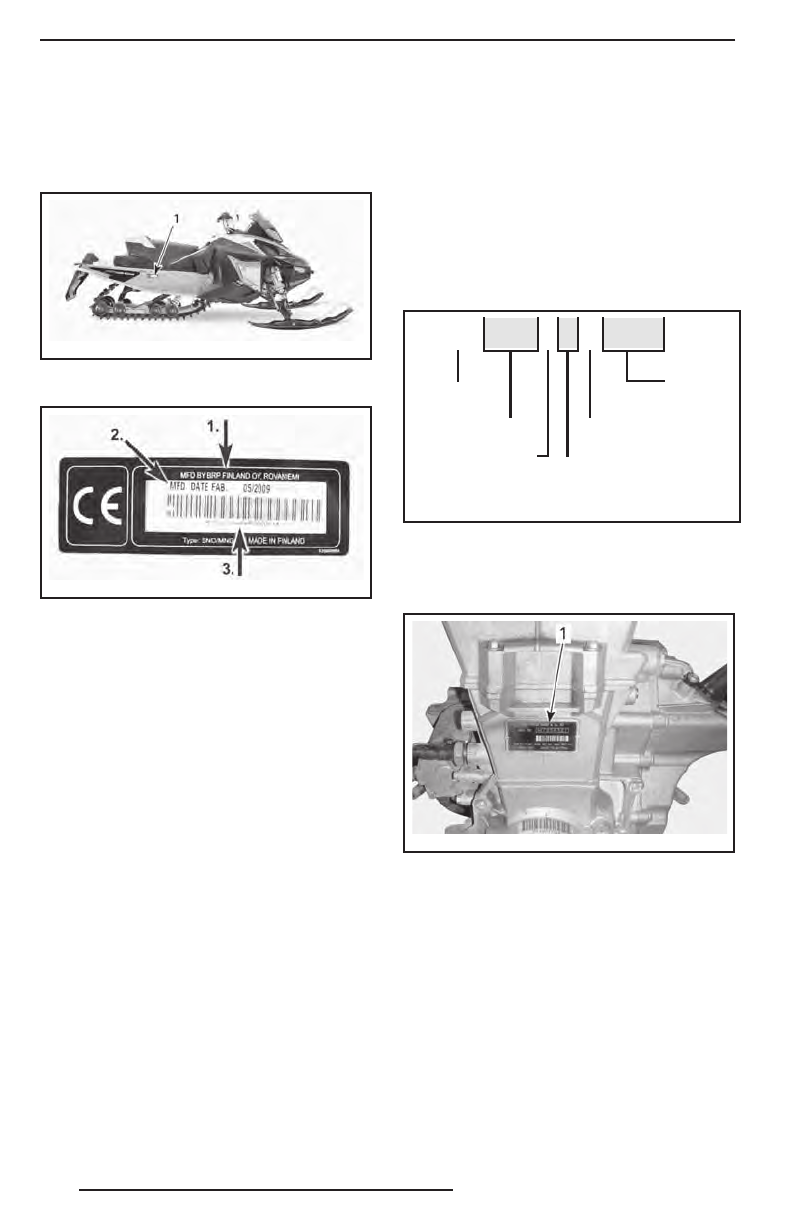

ИДЕНТИФИКАЦИОННЫЕ НОМЕРА СНЕГОХОДА
Табличка с данными
снегохода
Табличка с данными снегохода находит-
ся на правой стороне туннеля.
fmo2011-003-008_a
ТИПОВОЙ ВАРИАНТ
1. Табличка с данными снегохода
fmo2011-003-001
ТАБЛИЧКА С ДАННЫМИ СНЕГОХОДА
1. Производитель
2. Дата выпуска
3. Идентификационный номер (VIN)
Идентификационные
номера (серийные номера)
Основные сборочные единицы снегохо-
да (двигатель и шасси) имеют индиви-
дуальные идентификационные номера.
Эти номера могут потребоваться, на-
пример, при обращении с рекламацией
для гарантийного ремонта или при по-
иске украденного снегохода. Идентифи-
кационные номера необходимы дилеру
для правильного оформления гарантий-
ной заявки. Гарантийные обязательства
компании BRP аннулируются, если за-
водские номера двигателя и шасси уда-
лены или испорчены любым способом.
Мы настоятельно рекомендуем Вам за-
писать все идентификационные номера
Вашего снегохода и сообщить их в реги-
стрирующую организацию.
Идентификационного номера
снегохода (VIN)
Идентификационный номер снегохо-
да (VIN) указан в табличке (см. выше)
Он также выбит на туннеле, рядом
с табличкой.
Номер модели и год выпуска снегохода
(модельный год) являются составной ча-
стью идентификационного номера сне-
гохода (VIN). См. рисунок.
YH2L SCAA 0 A R 000001
Код
производителя
Номер модели
Контрольная
цифра
Серийный
номер
Место производства
Модельный год: А = 2010
В = 2011
С = 2012
и т. д.
Номер двигателя
Расположение номера двигателя указано
на приведённом ниже рисунке.
mmo2 011 -003 -00 3_a
ДВИГАТЕЛЬ 600 ACE
1. Номер двигателя
