82

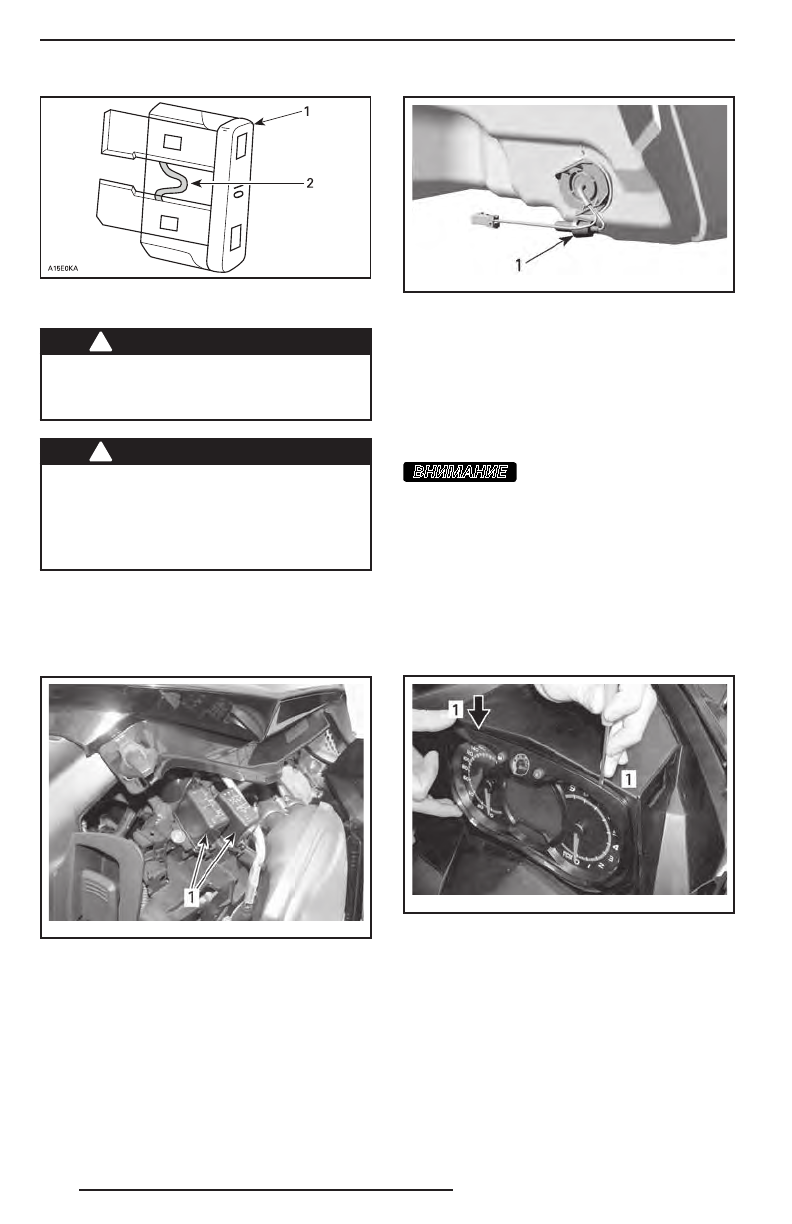

1. Предохранитель
2. Проверьте, не оплавилась ли нить
!
ПРЕДОСТЕРЕЖЕНИЕ
Запрещается использовать предо-
хранитель с более высоким номи-
налом.
!
ПРЕДОСТЕРЕЖЕНИЕ
В случае перегорания предохрани-
теля, прежде чем запускать двига-
тель, найдите и устраните причину
неисправности. Обратитесь к авто-
ризованному дилеру Lynx.
Расположение предохранителей
Блоки предохранителей (два) распола-
гаются с правой стороны, за боковой па-
нелью.
fmo2014-004-005_a
1. Блоки предохранителей
Для идентификации предохранителей
см. табличку на крышке блока и раздел
«
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
».
Предохранитель датчика уровня топлива
располагается за глушителем впуска.
mmo2 007 -009 -01 6_b
ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Расположение предохранителя
Световые приборы
После замены перегоревшей лампы про-
верьте работоспособность соответству-
ющего осветительного прибора.
Замена лампы головной оптики
вниманиЕ
Во избежание сокраще-
ния срока службы галогенных ламп
не касайтесь пальцами стеклянной
колбы лампы. Если Вы дотронулись
д о с те к л я н н о й ко л б ы , о ч и с т и те
её изопропиловым спиртом, который
не оставляет плёнку на стекле.
1. С помощью маленькой отвёртки осво-
бодите защёлки информационного
центра.
mmo2 007 -009 -06 1_a
1. Защёлки
2. Осторожно потяните многофункцио-
нальный центр и отведите его в сторону.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
