73

Приводная цепь

Доступ к картеру цепной передачи

Откройте правую боковую панель, см.

раздел «

ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ

».

Регулировка натяжения цепи

1.  Снимите глушитель, см. «

СИСТЕМА

ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ

»

в текущем разделе.

2.  Отверните  контргайку  натяжителя

на несколько оборотов.

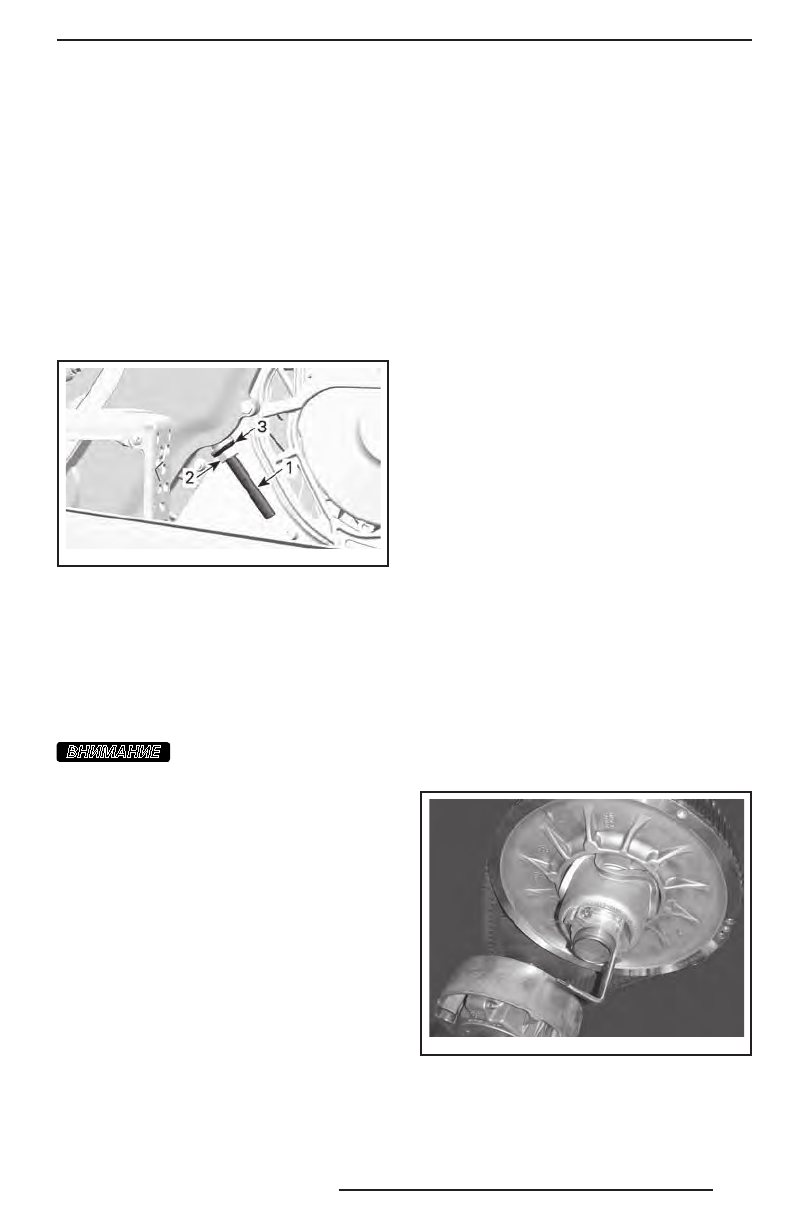

mmr200 9-0 85-0 02_ a

1. Регулировочный винт натяжения цепи
2. Контргайка
3. Уплотнительная шайба

3.  Отверните регулировочный винт натя-

жителя на несколько оборотов.

4.  Отведите уплотнительную шайбу назад.
5.  При необходимости очистите резьбо-

вую часть регулировочного винта.

вниманиЕ

Чтобы обеспечить воз-

можность точной регулировки, резь-

бовая часть регулировочного винта

натяжителя должна быть чистой.

6.  Затяните регулировочный винт натя-

жителя от руки.

ПРИМЕЧАНИЕ:

 Заворачивайте регули-

ровочный винт, пока рука не встретит

ощутимое сопротивление.
7.  Зафиксируйте регулировочный винт

натяжения  цепи  и  затяните  контр-

гайку моментом (36 ± 3) Н•м.

8.  Установите глушитель.

Ремень вариатора

Проверка ремня вариатора

Осмотрите ремень вариатора. Ремень

не должен иметь трещин, потёртостей,

признаков ненормального износа (не-

равномерный  или  односторонний  из-

нос, отсутствие внутренних зубцов, раз-

рывы нитей армирующего корда и т. д.).

Возможные причины ненормального из-

носа: неправильная установка шкивов

вариатора, трогание снегохода при из-

лишне высоких оборотах двигателя, ког-

да гусеничная лента приморожена, нача-

ло движения до прогрева двигателя, на-

личие задиров или загрязнение рабочих

поверхностей шкивов, попадание масла

на ремень или остаточные деформации

запасного ремня. Обратитесь к автори-

зованному дилеру Lynx.

Замена ремня вариатора

Снятие ремня вариатора

1.  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2.  Снимите защитный кожух ремня вариа-

тора, см. раздел «

ОРГАНЫ УПРАВЛЕ-

НИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

».

3.  Чтобы  развести  фланцы  ведомого

шкива,  вставьте  специальное  прис-

пособление,  входящее  в  комплект

возимого инструмента, в резьбовое

отверстие регулировочной муфты (см.

рисунок).

mmo2 012 -005 -98 0

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА
ВСТАВЛЕНО В РЕГУЛИРОВОЧНУЮ МУФТУ

4.  Заворачивая приспособление, разве-

дите фланцы ведомого шкива.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
