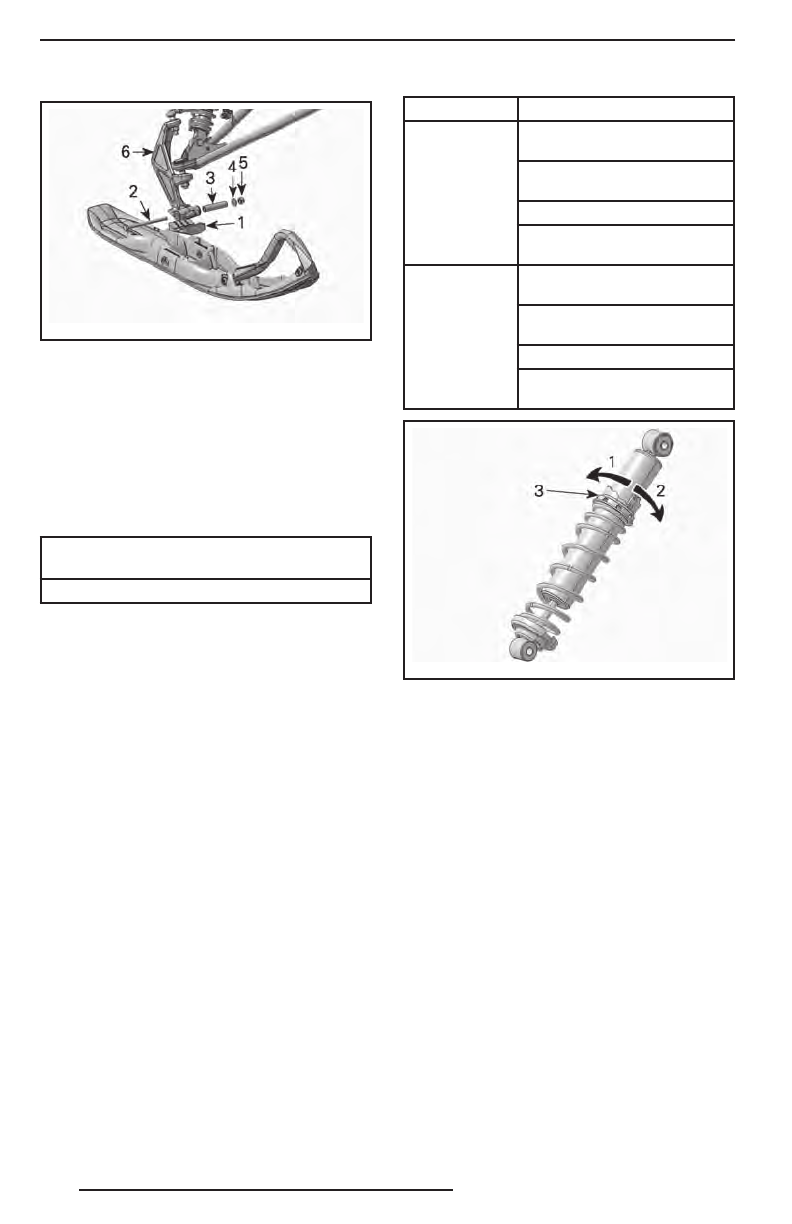

fbl2012-001-020_ a

РАСПОЛОЖЕНИЕ КОМПОНЕНТОВ — ПОКАЗА-
НА ПРАВАЯ СТОРОНА
1. Упор лыжи
2. Болт крепления лыжи
3. Втулка опоры лыжи (в отверстии опоры лыжи)
4. Плоская шайба
5. Гайка
6. Опора лыжи

4. Установите остальные компоненты

и затяните гайку указанным моментом.

МОМЕНТ ЗАТЯЖКИ БОЛТА

КРЕПЛЕНИЯ ЛЫЖИ

(48 ± 6) Н•м

ПРИМЕЧАНИЕ:

Убедитесь, что ширина

снегохода не превосходит максимально

допустимую ширину, установленную для

движения по трассе. Ознакомьтесь с тре-

бованиями местного законодательства.

Передние пружины

Преднатяг передних пружин оказы -

вает влияние на жёсткость передней

подвески.
Преднатяг передних пружин также ока-

зывает влияние на управляемость.

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение

предвари-

тельного

натяжения

Более жёсткая передняя

подвеска
Выше передняя часть

снегохода
Более точное управление
Улучшение демпфирова-

ния неровностей

Уменьшение

предвари-

тельного

натяжения

Более мягкая передняя

подвеска
Ниже передняя часть

снегохода
Усилия на руле уменьшаются
Ухудшение демпфирова-

ния неровностей

mmo2 010 -003 -02 7_a

РЕГУЛЯТОР КУЛАЧКОВОГО ТИПА — АМОРТИ-
ЗАТОР HPG
1. Уменьшить предварительный натяг
2. Увеличить предварительный натяг
3. Кулачок регулировки предварительного натя-

жения пружины
