75

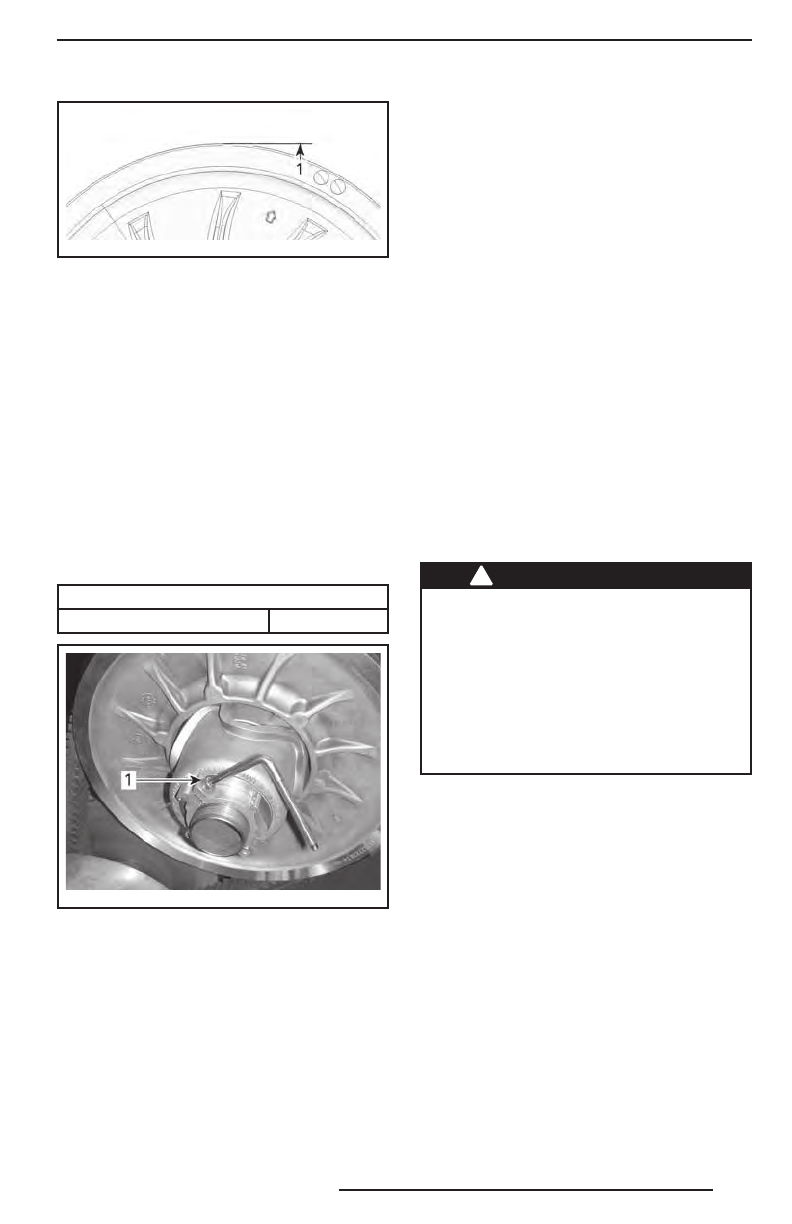

mmo2 012 -005 -98 1_a

ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1.  Приводной ремень вровень с краем ведомо-

го шкива

ПРИМЕЧАНИЕ:

 Вращение регулировоч-

ной муфты против часовой стрелки при-

водит к опусканию наружной поверхнос-

ти ремня вариатора относительно края

шкива.
И наоборот, при вращении регулятора

по часовой стрелке поверхность ремня

поднимается.
5.  Надёжно затяните фиксирующий винт.

По возможности затяните винт ука-

занным моментом, используя дина-

мометрический ключ.

МОМЕНТ ЗАТЯЖКИ

Фиксирующий винт

(5,5 ± 0,5) Н•м

mmo2 012 -004 -90 3_a

ТИПОВОЙ ВАРИАНТ
1. Фиксирующий винт

6.  Установите  защитный  кожух  ремня

вариатора.

7.  Установите боковую панель.

ПРИМЕЧАНИЕ:

 Данные регулировки яв-

ляются предварительными, но, как пра-

вило, подходят для всех моделей и ти-

пов ремней. В некоторых случаях, при

запуске  двигателя,  снегоход  может

«ползти» — это указывает на то, что ре-

мень перетянут.

Если снегоход «ползёт», произведите

повторную регулировку ремня вариато-

ра, опустив его внешнюю поверхность

относительно края ведомого шкива. При

необходимости повторяйте регулиров-

ку, пока движение снегохода не прекра-

тится.

Включение передачи заднего хода
ПРИМЕЧАНИЕ:

 Если внешняя поверх-

ность ремня находится слишком высо-

ко над краем ведомого шкива, переда-

ча заднего хода может не включаться

или её включение может быть затруд-

нено. Если включение передачи заднего

хода не происходит правильно, убеди-

тесь в правильной регулировке ремня

вариатора. При необходимости опустите

внешнюю поверхность ремня относи-

тельно края ведомого шкива вариатора.

Гусеница

Состояние гусеницы

!

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регу-

лировке и техническому обслужи-

ванию снегохода снимите колпачок

шнура безопасности (если не требу-

ется иное) с контактного устройства

выключателя двигателя. Для выпол-

нения регулировки выберите безо-

пасное место вдали от снегоходных

трасс.

Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.
Поднимите  заднюю  часть  снегохода

и поставьте её на широкую опору с от-

ражательным щитком. Не запуская дви-

гатель, вручную проверните гусеницу

и проверьте её состояние. При обнару-

жении повреждений, порезов, обнаже-

ния корда, отсутствия или повреждения

направляющих обратитесь к авторизо-

ванному дилеру Lynx.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
