83
mmo2 007 -009 -06 2_a
ТИПОВОЙ ВАРИАНТ

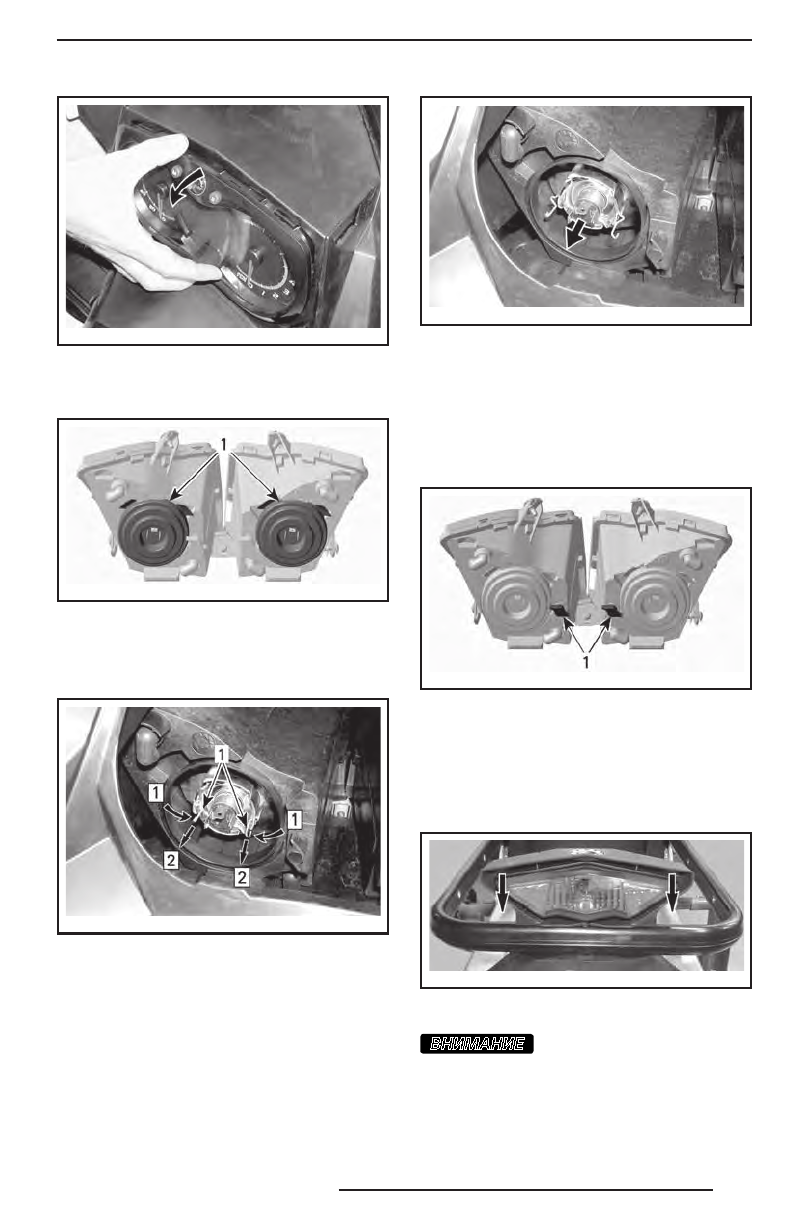

3. Отсоедините разъем перегоревшей
лампы. Снимите резиновый чехол.
mmo2 007 -009 -02 2_a
1. Резиновый чехол
4. Одновременно сожмите и потяните
оба конца фиксатора, чтобы извлечь
лампу.
mmo2 007 -009 -06 3_a
Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Фиксатор
5. Извлеките и замените лампу. Установ-
ка осуществляется в последователь-
ности, обратной снятию.
mmo2 007 -009 -06 4_a
ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ
Регулировка головной оптики
Снимите многофункциональный центр,
как описано в разделе «
ЗАМЕНА ЛАМ-
ПЫ ГОЛОВНОЙ ОПТИКИ
». Для регули-
ровки направления светового пучка вра-
щайте рукоятку.
mmo2 007 -009 -02 3_a
ТИПОВОЙ ВАРИАНТ
1. Рукоятки
Замена лампы заднего фонаря
1. Аккуратно, одновременно потянув
с обеих сторон за края, снимите кор-
пус заднего фонаря.
fmo2012-039-012_c
ТИПОВОЙ ВАРИАНТ — АККУРАТНО ПОТЯНИ-
ТЕ ЗА УГЛЫ
вниманиЕ
Если при снятии корпус
фонаря слишком сильно отклонить
в сторону, штифты могут сломаться
и корпус фонаря придётся заменить.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
