70

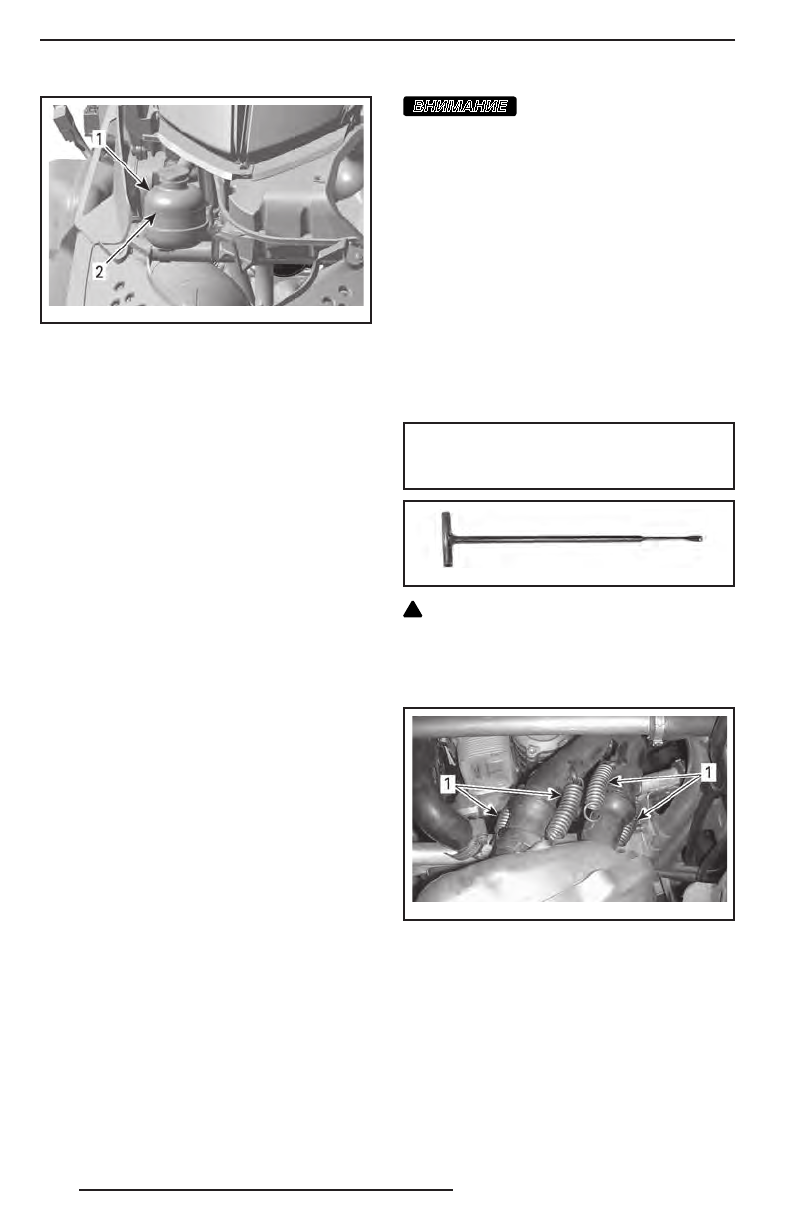

mmo2 007 -009 -01 0_a

ТИПОВОЙ ВАРИАНТ
1. Расширительный бачок
2. Метка «COLD LEVEL»

Рекомендуемая охлаждающая

жидкость

И с п ол ь з у й те   а н т и ф р и з   н а   о с н о в е

этиленгликоля с содержанием ингиби-

торов коррозии, специально предназна-

ченных для двигателей внутреннего сго-

рания из алюминия.
Система охлаждения должна быть за-

полнена готовой охлаждающей жидко-

стью BRP (P/N 619 590 183) или смесью

дистиллированной  воды  и  антифриза

(50%  дистиллированной  воды,  50%

антифриза).

Система выпуска

отработавших газов

Проверка системы выпуска

отработавших газов

Выхлопная труба глушителя должна рас-

полагаться по центру отверстия в ниж-

нем  поддоне.  Труба  не  должна  иметь

коррозионных повреждений и неплот-

ностей  в  соединениях.  Проверьте  на-

дёжность крепления трубы.
Проверьте состояние крепёжных пружин,

замените их в случае необходимости.
Система выпуска предназначена для сни-

жения уровня шума работающего дви-

гателя  и  улучшения  его  мощностных

характеристик. В некоторых странах вне-

сение изменений в конструкцию выхлоп-

ной системы запрещено законом.

вниманиЕ

Отсутствие какого-либо

компонента  системы  выпуска,  кон-

структивные изменения или повреж-

дения деталей могут стать причиной

серьёзных поломок двигателя.

Снятие и установка глушителя

1.  Снимите  следующие  компоненты,

см. раздел «

ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ

»:

– капот;
– правую боковую панель.

2.  Используя приведённое ниже прис-

пособление, снимите пружины креп-

ления выпускных труб к глушителю.

ПРИСПОСОБЛЕНИЕ ДЛЯ СНЯТИЯ/

УСТАНОВКИ ПРУЖИН

(P/N 529 035 983)

529 035 983

!

 ОСТОРОЖНО При работе с компо-

нентами системы выпуска отработав-

ших газов используйте средства инди-

видуальной защиты глаз. Проявляй-

те осторожность при снятии пружин.

mmo2 011 -003 -01 5_a

1.  Пружины крепления выпускной трубы к глушителю

3.  Снимите две пружины крепления глу-

шителя.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
