57

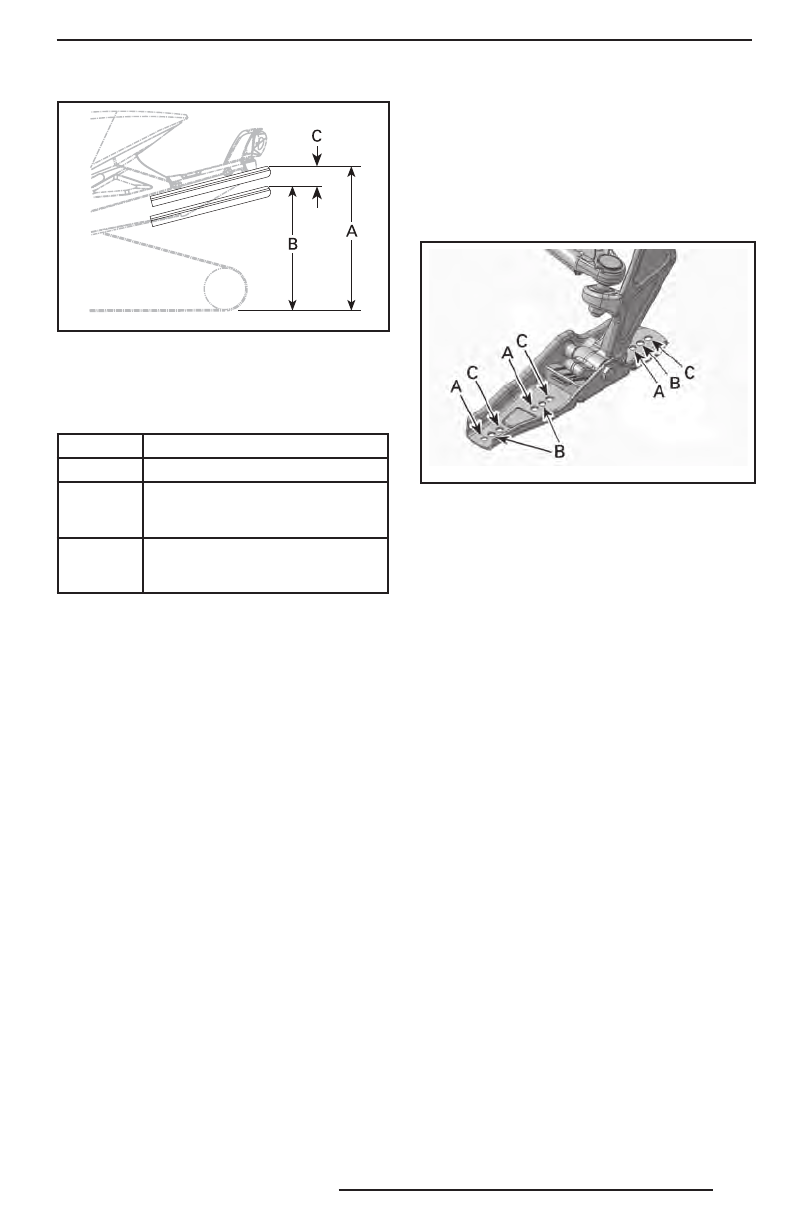

mmo2 006 -003 -02 2_a

ТИПОВОЙ ВАРИАНТ — ПРАВИЛЬНАЯ РЕГУЛИРОВКА
A.  Подвеска растянута на полный ход
B.  Подвеска сжата под тяжестью водителя, пасса-

жира и груза

C.  Разница расстояний «А» и «В», см. табл. ниже

«С», мм

ПРИЧИНА, РЕШЕНИЕ

50–75

Регулировка не требуется

более 75

Регулировка слишком мягкая.

Увеличить предварительное

натяжение

менее 50

Регулировка слишком жёсткая.

Уменьшить предварительное

натяжение

ПРИМЕЧАНИЕ:

 Если указанные значе-

ния недостижимы с оригинальными пру-

жинами, обращайтесь к авторизованно-

му  дилеру  Lynx  для  установки  других

пружин.

Регулировки передней

подвески

Лыжи

Предусмотрена возможность установ-

ки лыжи в одно из трёх различных по-

ложений.

fmo2014-002-027_a

ЛЫЖИ BLADE
A.  Лёгкая управляемость при движении в глубо-

ком снегу

B. Стандартное положение — движение по трассе
C. Стабильное управление

модели Xtrim и 49 Ranger

На данных моделях реализована возмож-

ность изменения ширины колеи лыж.
Когда регулировочная втулка установле-

на с внутренней стороны опоры, лыжи

находятся в положении, обеспечиваю-

щем более узкую колею.
Когда регулировочная втулка установ-

лена с наружной стороны опоры, лыжи

оказываются в положении, обеспечива-

ющем более широкую колею.
Чтобы изменить ширину колеи лыж, вы-

полните следующее:
1.  Поднимите переднюю часть снегохода.
2.  Выверните болт крепления лыжи.
3.  Установите  регулировочную  втулку

в необходимое положение, см. рисунок.

НАСТРОЙКА ПОДВЕСКИ СНЕГОХОДА
