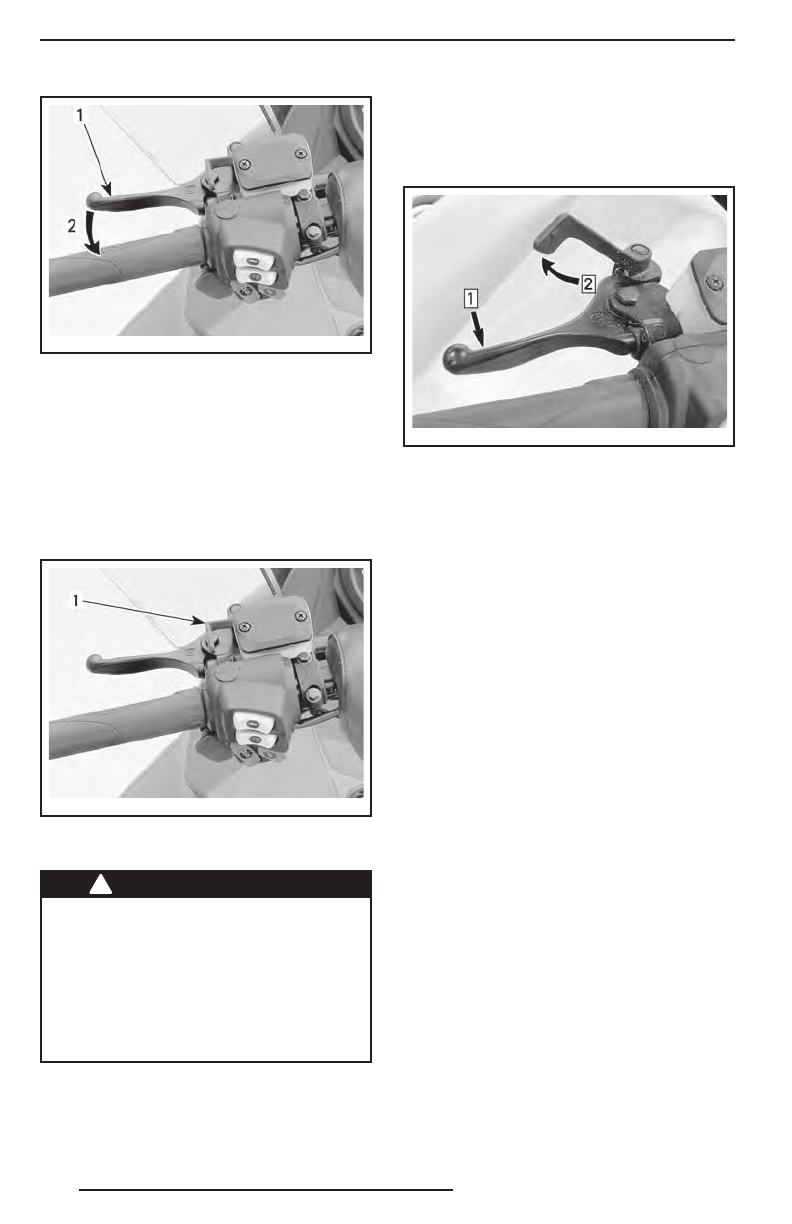

1. Рычаг тормоза
2. Включение тормоза
4) Рычаг стояночного
тормоза
Рычаг стояночного тормоза расположен
слева на руле.
Стояночный тормоз должен обязательно
включаться во время стоянки снегохода.
mmo2 008 -008 -01 2_c
ТИПОВОЙ ВАРИАНТ
1. Блокировочный рычаг стояночного тормоза
!
ПРЕДОСТЕРЕЖЕНИЕ
Перед началом движения убеди-
тесь, что стояночный тормоз от-
ключён. Продолжительное движе-
ние на снегоходе с нажатым рыча-
гом тормоза может стать причиной
повреждения тормозной системы,
потери тормозного эффекта и/или
возгорания.
Включение стояночного тормоза
Нажмите рычаг тормоза и зафиксируй-
те его, как указано ниже, с помощью
блокировочного рычага, см. рис.
mmo2 009 -005 -00 6_a
ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2: Зафиксируйте рычаг тормоза с помощью
блокировочного рычага
Выключение стояночного тормоза
Нажмите на рычаг тормоза. Блокиру-
ющий рычаг автоматически вернётся
в исходное положение. Перед началом
движения не забывайте полностью от-
ключать стояночный тормоз.
5) Выключатель
двигателя со шнуром
безопасности
Выключатель (контактное устройство)
располагается на левой стороне консоли.
Чтобы обеспечить возможность экс-
плуатации снегохода, необходимо надеть
колпачок шнура безопасности на кон-
тактное устройство.
ПРИМЕЧАНИЕ:
Если запрограммиро-
ванный ключ DESS (колпачок шнура
безопасности) правильно установлен
на контактное устройство, должны про-
звучать два коротких звуковых сигнала.
Если Вы слышите другую комбинацию
звуковых сигналов, обратитесь к раз-
делу «
СИСТЕМА МОНИТОРИНГА
» для
определения кода неисправности DESS.
Снятие колпачка шнура безопасности
с выключателя (контактного устройства)
приведёт к остановке двигателя.
