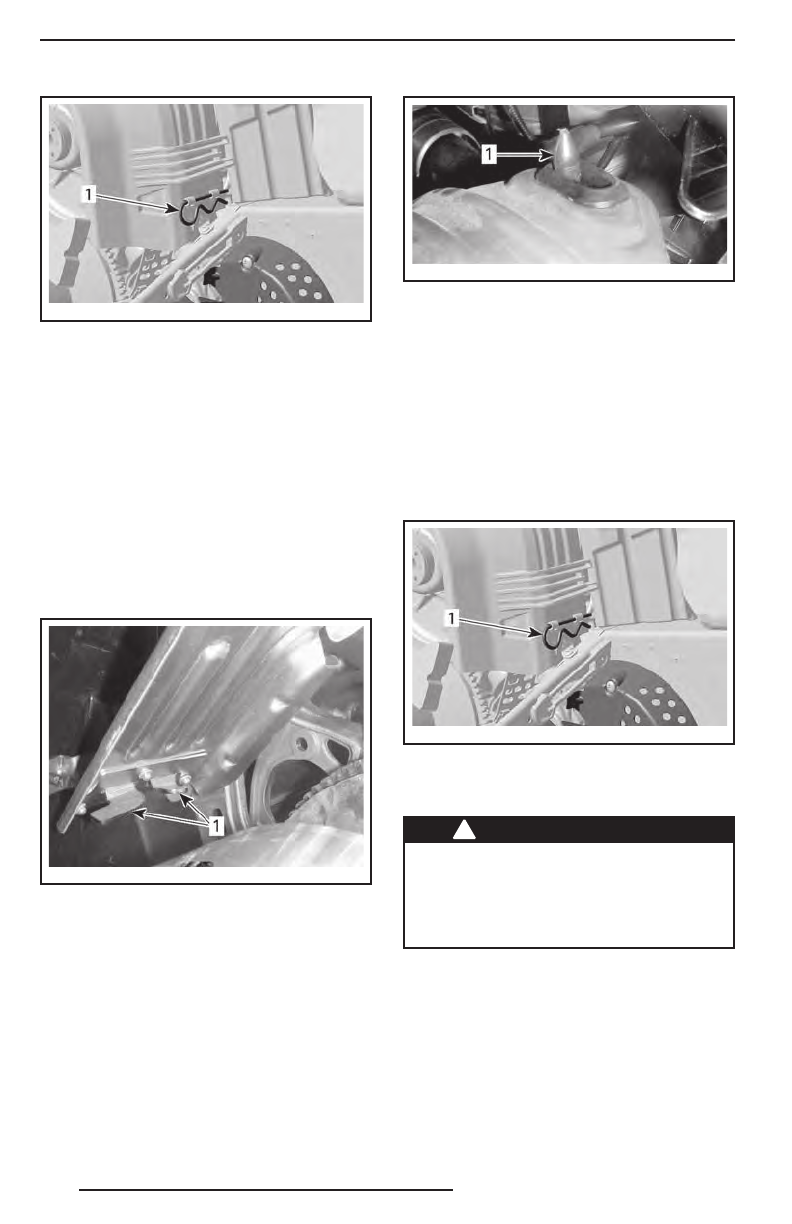

1. Проволочный фиксатор

Поднимите кожух за его заднюю часть

и, повернув наружу, извлеките из перед-

них выступов.

Установка защитного кожуха

ремня вариатора

При установке кожуха обратите внима-

ние на то, чтобы его вырез был обращён

вперёд.
Поместите передний левый вырез кожу-

ха над длинным выступом.
Повернув кожух внутрь, введите узкий

выступ в правую прорезь.

mmo2 009 -003 -01 0_a

1. Фиксаторы

Установите уплотнитель на фиксирую-

щий палец. Для этого, возможно, потре-

буется слегка приподнять консоль.

mmo2 009 -003 -01 1_a

1. Фиксирующий палец

Установите заднюю часть кожуха на фик-

сатор и закрепите его с помощью прово-

лочного фиксатора.

ПРИМЕЧАНИЕ:

 Защитный кожух рем-

ня  вариатора  специально  изготовлен

несколько  большего  размера,  чтобы

обеспечить натяг в сопряжении с фик-

саторами. Это позволяет снизить уро-

вень шума и вибраций. При установке

кожуха необходимо сохранить этот натяг.

mmo2 008 -003 -06 3_a

1. Проволочный фиксатор

10) Информационный центр

!

ПРЕДОСТЕРЕЖЕНИЕ

Считывание информации с прибо-

ров отвлекает внимание водителя

от  управления  снегоходом  и  осо-

бенно от наблюдения за окружаю-

щей обстановкой.
