Описание информационного центра

mmo2 014 -002 -00 1_a

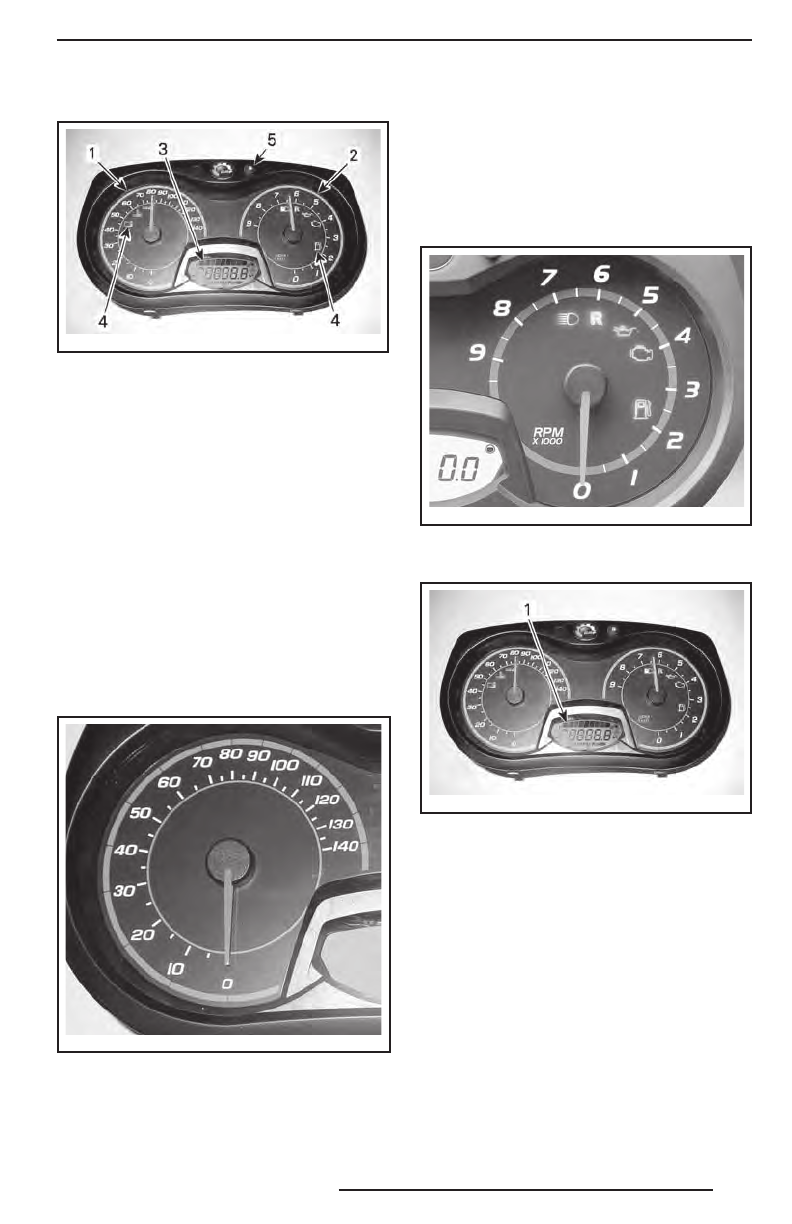

АНАЛОГО-ЦИФРОВОЙ ИНФОРМАЦИОННЫЙ
ЦЕНТР (СТАНДАРТ)
1. Спидометр
2. Тахометр (об/мин)
3. Цифровой дисплей
4. Сигнальные лампы информационного центра
5. Кнопка SET (S) (установка)

ПРИМЕЧАНИЕ:

 На заводе информацион-

ный центр настроен для отображения ин-

формации в Метрической системе мер,

однако его настройку можно изменить

для показаний в единицах измерения,

принятых в США и Великобритании. Для

этого следует обратиться к дилеру Lynx.

1) Спидометр

Отображает скорость движения снего-

хода в километрах или в милях в зави-

симости от выбранной установки.

mmo2 014 -001 -00 1

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр (об/мин)

Отображает частоту вращения коленча-

того вала двигателя в оборотах в мину-

ту (об/мин). Для получения фактической

частоты  вращения  коленчатого  вала

необходимо показания прибора умно-

жить на 1000.

mmo2 008 -003 -01 9

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3) Цифровой дисплей

mmo2 014 -002 -00 1_b

1. Цифровой дисплей

Многофункциональный дисплей исполь-

зуется для:
–  отображения сообщения WELCOME

при активации электрооборудования;

–  отображения сообщения распознава-

ния ключа;

–  отображения различных параметров,

выбранных водителем;

–  активации и изменения параметров раз-

личных функций или режимов работы;

–  вывода  сообщений,  отображаемых

в виде бегущей строки, об активиро-

ванных функциях или неисправностях;

–  отображения кодов неисправностей.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
