69

4.  Утилизируйте фильтр в соответствии

с требованиями действующего приро-

доохранного законодательства.

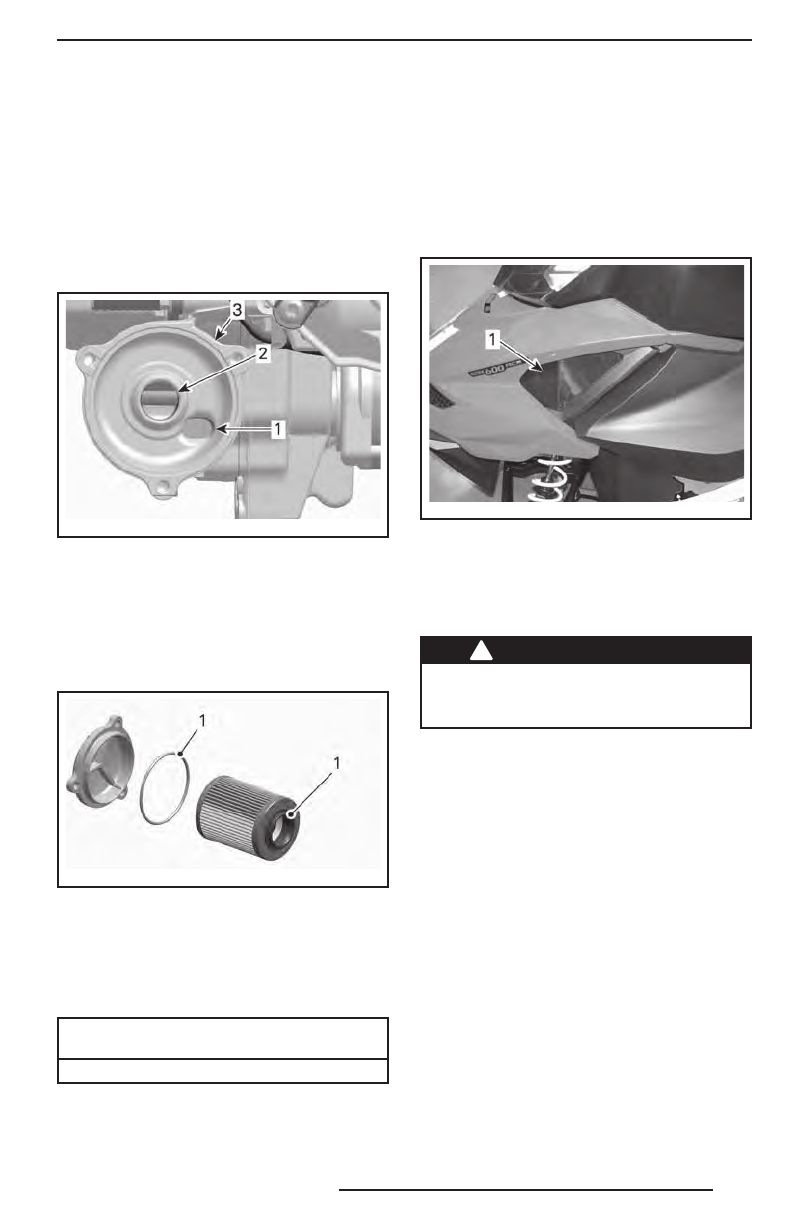

Установка масляного фильтра

1.  Проверьте впускное и выпускное от-

верстия,  расположенные  в  корпусе

масляного фильтра (интегрированно-

го в крышку магнето), на наличие за-

грязнений.

mmr201 1-0 70-0 08_ a

1. Впускное отверстие — от масляного насоса
2. Выпускное отверстие — в систему смазки
3. Корпус масляного фильтра

2.  Установите уплотнительное кольцо

на крышку масляного фильтра.

3.  Нанесите масло на уплотнительные

кольца фильтра и крышки.

mmr201 1-0 70-0 09_ a

1. Нанести моторное масло

4.  Установите крышку масляного фильтра.
5.  Затяните  винты  крепления  крышки

масляного  фильтра  указанным  мо-

ментом.

МОМЕНТ ЗАТЯЖКИ ВИНТОВ КРЫШКИ

МАСЛЯНОГО ФИЛЬТРА

(10 ± 1) Н•м

Воздушный фильтр

Проверка состояния воздушного

фильтра

Убедитесь, что фильтр предварительной

очистки воздуха правильно установлен,

не загрязнён и находится в исправном

состоянии.

fmo2012-008-095_a

1. Воздушный фильтр

Если предфильтр требует очистки или

замены, обратитесь к дилеру Lynx.

Охлаждающая жидкость

!

ПРЕДОСТЕРЕЖЕНИЕ

Не  открывайте  крышку  расшири-

тельного бачка, когда двигатель го-

рячий.

Проверка уровня охлаждающей

жидкости

Проверять уровень охлаждающей жид-

кости следует при комнатной темпера-

туре и снятой крышке расширительно-

го  бачка.  При  этом  уровень  жидкости

должен располагаться вровень с мет-

кой  нижнего  уровня  на  расширитель-

ном бачке (холодный двигатель).

ПРИМЕЧАНИЕ:

 При низкой температуре

уровень охлаждающей жидкости может

быть чуть ниже метки на стенке бачка.
При необходимости доливки или полной

замены охлаждающей жидкости обрати-

тесь к дилеру Lynx.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
