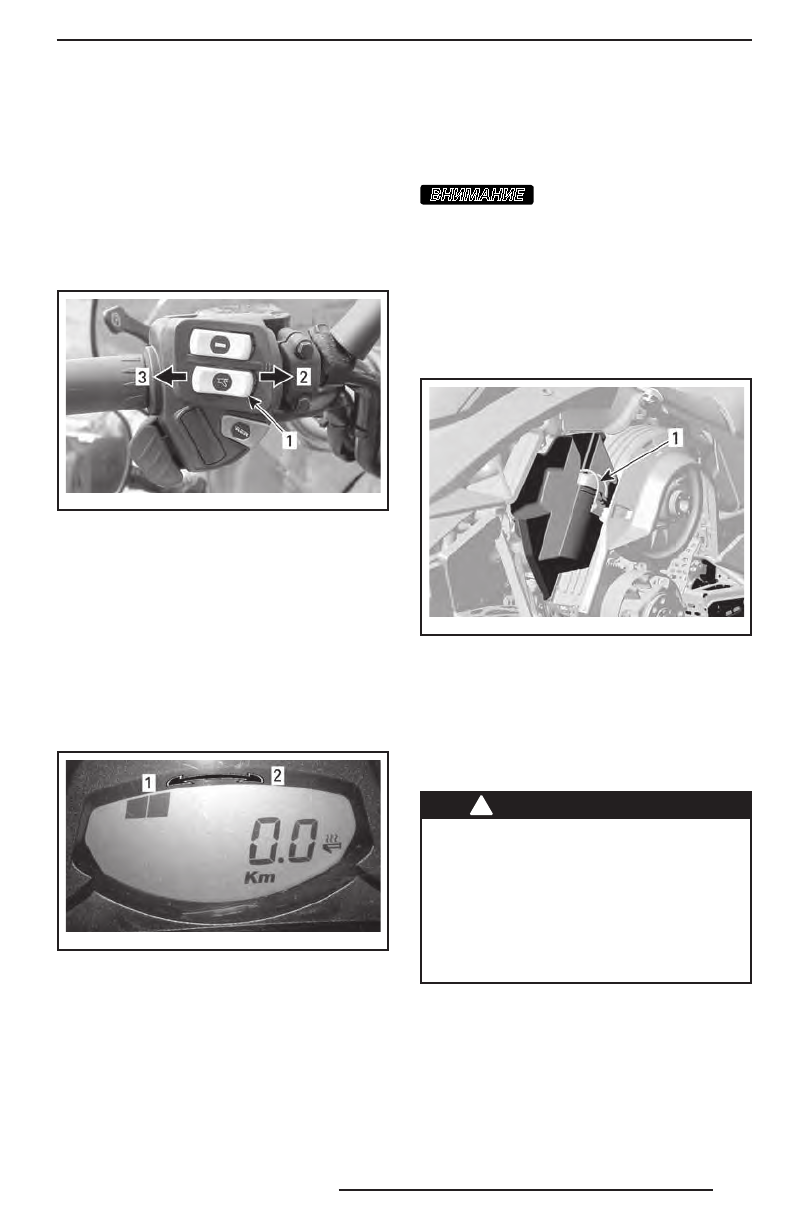

39

Выключатель электрообогрева

рычага дроссельной заслонки

ПРИМЕЧАНИЕ:

 При частоте вращения

коленчатого вала ниже 2000 об/мин ин-

тенсивность обогрева рычага дроссель-

ной заслонки будет ограничена 50%.
Выберите интенсивность обогрева ры-

чага, создающую комфортную темпера-

туру для большого пальца Вашей руки.

mmo2 007 -003 -00 3_g

ТИПОВОЙ ВАРИАНТ
1.  Выключатель электрообогрева рычага дрос-

сельной заслонки

2. Теплее
3. Холоднее

ПРИМЕЧАНИЕ:

 При нажатии на выклю-

чатель интенсивность обогрева отобра-

жается на цифровом дисплее. Предус-

мотрено девять настроек интенсивно-

сти.  При  отпускании  дисплей  возвра-

щается  в  режим  отображения  уровня

топлива в баке.

mmo2 013 -004 -04 0_a

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие  сегментов  на  индикаторе

дисплея означает, что обогрев выключен.

8)  Возимый комплект

инструментов

В комплект снегохода входит набор ин-

струментов, необходимый для проведе-

ния элементарного технического обслу-

живания.
Держатель для инструментов находится

в моторном отсеке на кожухе вариатора.

вниманиЕ

Убедитесь, что комплект

инструментов правильно установлен

и надёжно закреплён, чтобы не допус-

тить его контакт с компонентами ва-

риатора.

Чтобы  снять  комплект  инструментов

с защитного кожуха шкива, отстегните

петлю с нижней части кожуха и извле-

ките футляр с инструментами вперёд.

mmo2 008 -003 -06 1_a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

9)  Защитный кожух ремня

вариатора

Снятие защитного кожуха ремня

вариатора

!

ПРЕДОСТЕРЕЖЕНИЕ

Не допускается работа двигателя:

–  со снятым кожухом ремня вариа-

тора и щитками;

–  с открытыми и/или снятыми капо-

том или боковыми панелями.

ЗАПРЕЩАЕТСЯ выполнять регули-

ровки подвижных частей при рабо-

тающем двигателе.

Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.
Откройте  левую  боковую  панель  мо-

торного отсека, описание операций см.

в данном разделе.
Извлеките проволочный фиксатор.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
