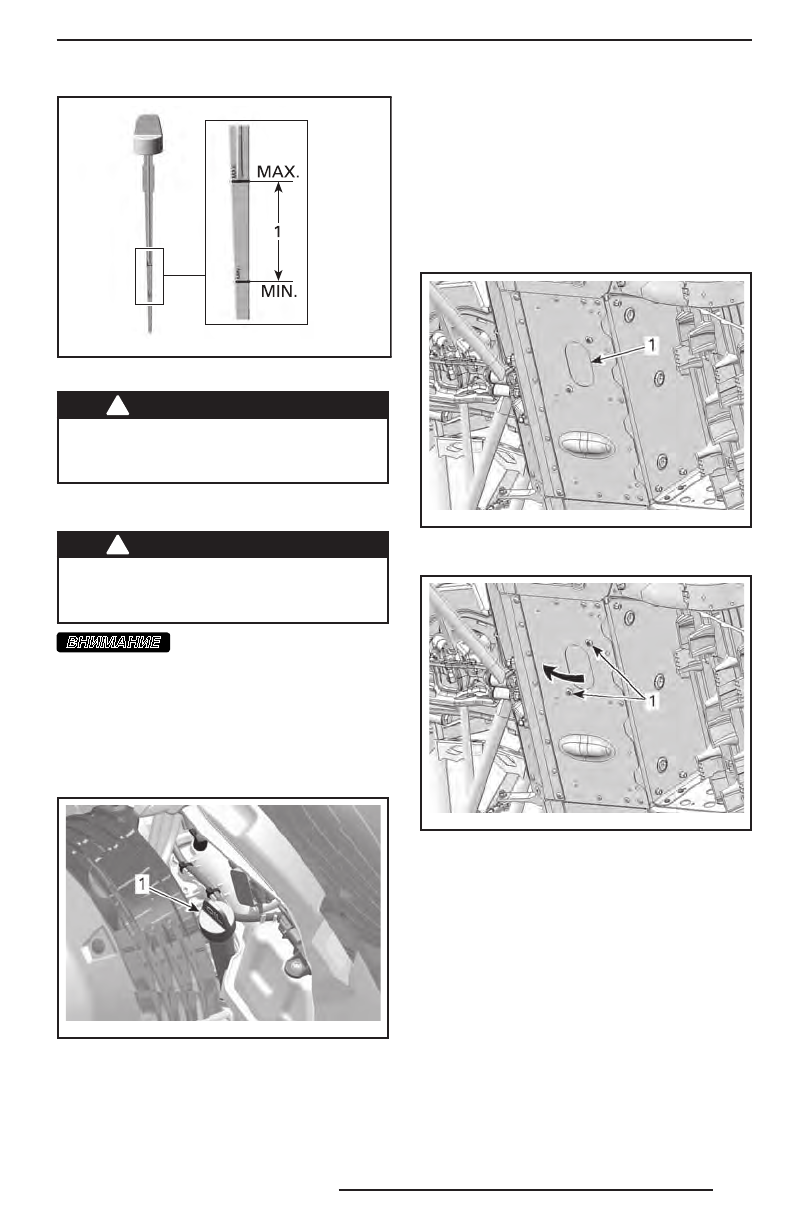

67
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
mmo2 009 -005 -02 7_a
1. Уровень масла между метками «MIN» и «MAX»
!
ПРЕДОСТЕРЕЖЕНИЕ
Вытирайте насухо все потеки масла.
Масло является продуктом, опасным
в пожарном отношении.
Замена моторного масла
!
ПРЕДОСТЕРЕЖЕНИЕ
Моторное масло может быть очень
горячим. Дождитесь, пока моторное
масло остынет.
вниманиЕ
Моторное масло и мас-
ляный фильтр заменяются одновре-
менно.
1. Установите снегоход на ровной гори-
зонтальной площадке.
2. Снимите левую боковую панель.
3. Извлеките щуп.
mmr201 1-0 70-0 03_ a
ЛЕВАЯ СТОРОНА СНЕГОХОДА
1. Щуп масляного бака
4. Доступ к пробке сливного отверстия
осуществляется из-под снегохода.
4.1 Выверните один винт крепления
крышки технологического отвер-
стия и отпустите другой.
4.2 Поверните крышку и откройте тех-
нологическое отверстие в нижнем
поддоне.
mmr201 1-0 70-0 60_ a
1. Крышка отверстия, обеспечивающего доступ
к пробкам сливных отверстий
mmr201 1-0 70-0 60_ b
ПОВЕРНИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО
ОТВЕРСТИЯ
1. Винты крепления
5. Очистите поверхности, прилегающие
к пробкам сливных отверстий.
6. Установите подходящую ёмкость под
технологическое отверстие нижнего
поддона.
7. Выверните пробки сливных отверстий
в следующей последовательности.
7.1 Пробку основного сливного от-
верстия.
7.2 Пробку дополнительного сливно-
го отверстия.
