68

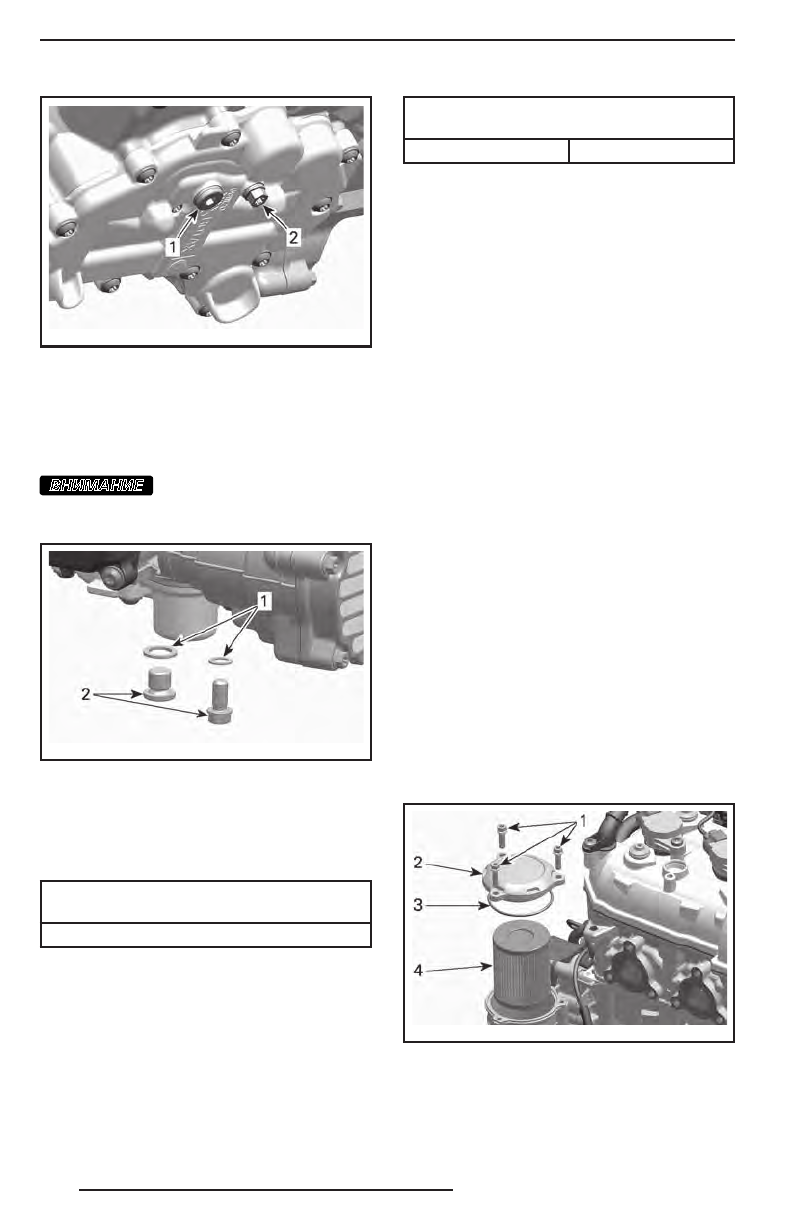

mmr201 1-0 70-0 53_ a

ПОД ДВИГАТЕЛЕМ
1. Пробка основного сливного отверстия.
2. Пробка дополнительного сливного отверстия

8.  Полностью слейте моторное масло.
9.  Установите

НОВЫЕ

уплотнительные

шайбы на пробки сливных отверстий.

вниманиЕ

Повторное использова-

ние уплотнительных шайб не допус-

кается. Всегда устанавливайте новые.

mmr201 1-0 70-0 04_ a

1. Уплотнительная шайба
2. Пробка отверстия для слива масла

10.  Установите пробки сливных отвер-

стий  и  затяните  их  указанным  мо-

ментом.

МОМЕНТ ЗАТЯЖКИ ПРОБОК

СЛИВНЫХ ОТВЕРСТИЙ

(20 ± 2) Н•м

11.  Замените МАСЛЯНЫЙ ФИЛЬТР, см.

описание операции в текущем раз-

деле.

12.  Залейте  рекомендованное  масло

и доведите уровень в масляном баке

до нормы.

ПРИБЛИЗИТЕЛЬНЫЙ ОБЪЕМ МОТОР-

НОГО МАСЛА (ВКЛ. ФИЛЬТР), л

600 ACE

2,1

13.  Установите щуп в масляный бак и за-

тяните его.

14.  Запустите двигатель и дайте ему по-

работать на оборотах холостого хода

в течение нескольких минут.

15.  Убедитесь в отсутствии утечек.
16.  Остановите двигатель и проверьте

уровень масла, как описано в теку-

щем разделе. Долейте при необхо-

димости.

17.  Утилизируйте отработавшее масло

и фильтр в соответствии с требова-

ниями действующего природоохран-

ного законодательства.

Масляный фильтр

Замена масляного фильтра

двигателя

Снятие масляного фильтра

1.  Снимите правую боковую панель.
2.  Очистите поверхности, прилегающие

к крышке масляного фильтра.

3.  Снимите:

–  Выверните винты крепления крыш-

ки масляного фильтра.

–  Снимите  уплотнительное  кольцо

крышки масляного фильтра.

–  Извлеките масляный фильтр.

mmr201 1-0 70-0 07_ a

1. Винты крепления крышки масляного фильтра
2. Крышка масляного фильтра
3. Уплотнительное кольцо
4. Масляный фильтр

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
