76

Снегоходы, оборудованные изделия-

ми, улучшающими сцепление с опор-

ной поверхностью

Если на Вашем снегоходе стоит гусени-

ца, которую Вы оснастили шипами (с раз-

решения BRP), проверяйте её состояние

перед каждой поездкой особенно тща-

тельно, см. главу «

ОСМОТР

» в разделе

«

УСТАНОВКА ШИПОВ НА ПРЕДНАЗНА-

ЧЕННУЮ ДЛЯ эТОГО ГУСЕНИЦУ

».

!

ПРЕДОСТЕРЕЖЕНИЕ

Эксплуатация снегохода с повреж-

дённой гусеницей или поломанны-

ми шипами опасна потерей контро-

ля над снегоходом.

Натяжение и центровка гусеницы

ПРИМЕЧАНИЕ:

 Операции регулирова-

ния натяжения и выравнивания гусенич-

ной ленты являются взаимосвязанными.

Обе регулировки должны производить-

ся одновременно.

!

ПРЕДОСТЕРЕЖЕНИЕ

Во  избежание  серьёзных  травм

и увечий:

–  НЕ  СТОЙТЕ  позади  или  рядом

с вращающейся гусеницей;

–  если  есть  необходимость  в  про-

ворачивании гусеницы, устанав-

ливайте заднюю часть снегохода

на опору с широким основанием

и отражательным щитком;

–  гусеницу, поднятую над опорной

поверхностью,  проворачивайте

только на малой скорости.

Под действием центробежной силы

посторонние  предметы,  повреж-

дённые  или  ослабленные  шипы,

повреждённые  участки  гусеницы

или  вся  гусеница  могут  вылететь

из рамы со значительной силой, что

может стать причиной увечья ноги

или других серьёзных травм.

Проверка натяжения гусеницы

ПРИМЕЧАНИЕ:

 Перед регулировкой на-

тяжения гусеничной ленты совершите

пробег на снегоходе по снежному покро-

ву в течение 15–20 минут.
1.  Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2.  Поднимите заднюю часть снегохода

и  установите  на  опору  с  широким

основанием, чтобы гусеница не каса-

лась опорной поверхности.

!

 ОСТОРОЖНО Практикуйте правиль-

ную технику подъёма, преимуществен-

но используйте силу ног. Не поднимай-

те заднюю часть снегохода, если у Вас

для этого недостаточно сил.

3.  Задняя подвеска должна находиться

в свободном состоянии.

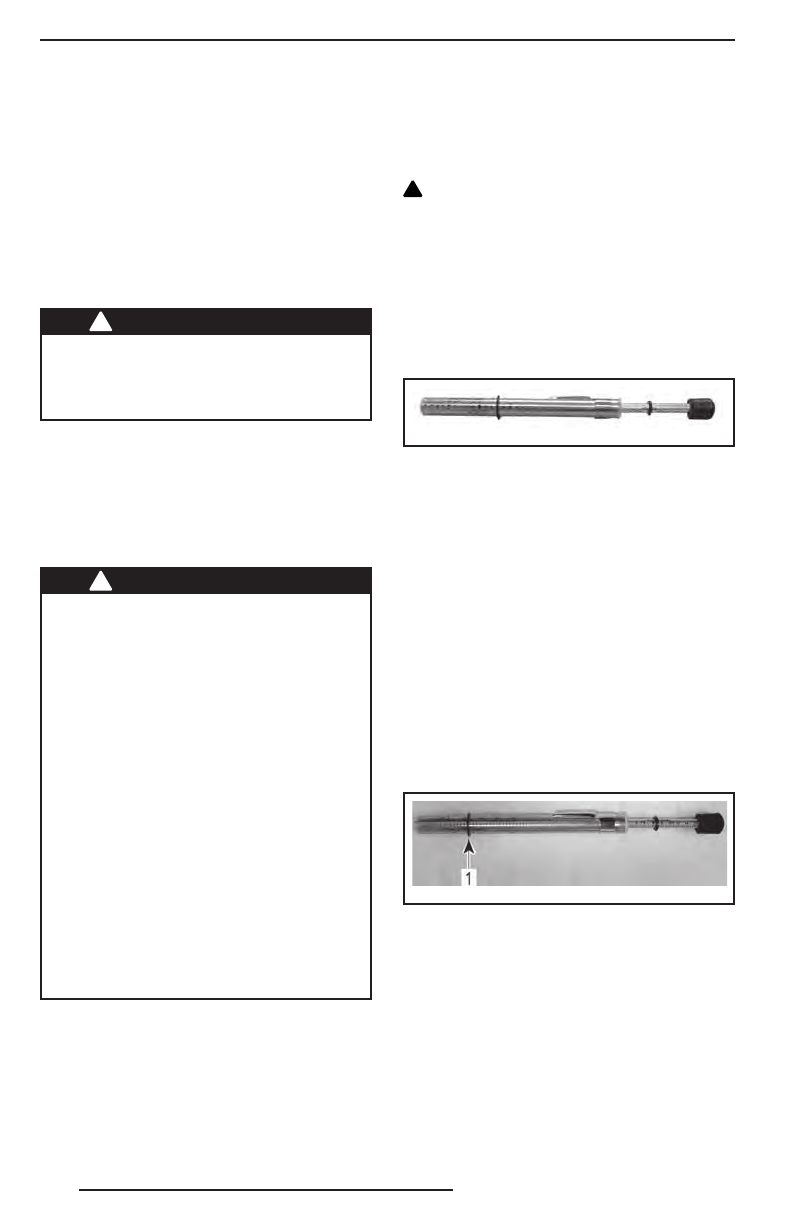

4.  Используйте специальный инструмент

(TENSIOMETER (P/N 414 348 200).

414 348 200

5.  С помощью нижнего кольца инстру-

мента для измерения натяжения за-

дайте величину прогиба.

Проверьте наличие зазора посредине

между передними и задними направля-

ющими катками. Измерьте зазор меж-

ду гусеницей и накладкой опорных по-

лозьев посередине длины опорных по-

лозьев. При нормальном натяжении гу-

сеничной ленты величина зазора долж-

на соответствовать номинальному зна-

чению,  которое  приведено  в  разделе

«

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

».

Если натяжение гусеничной ленты не-

достаточно, движение снегохода будет

сопровождаться глухим шумом.

mmr200 9-1 33-0 03_ b

УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1.  Нижнее кольцо установлено в положение, со-

ответствующее техническим характеристикам

6.  Установите верхнее кольцо инстру-

мента  в  положение,  соответствую-

щее усилию 0 кгс.

7.  Установите инструмент для измере-

ния натяжения на гусеницу посере-

дине между передними и задними на-

правляющими катками.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
