77

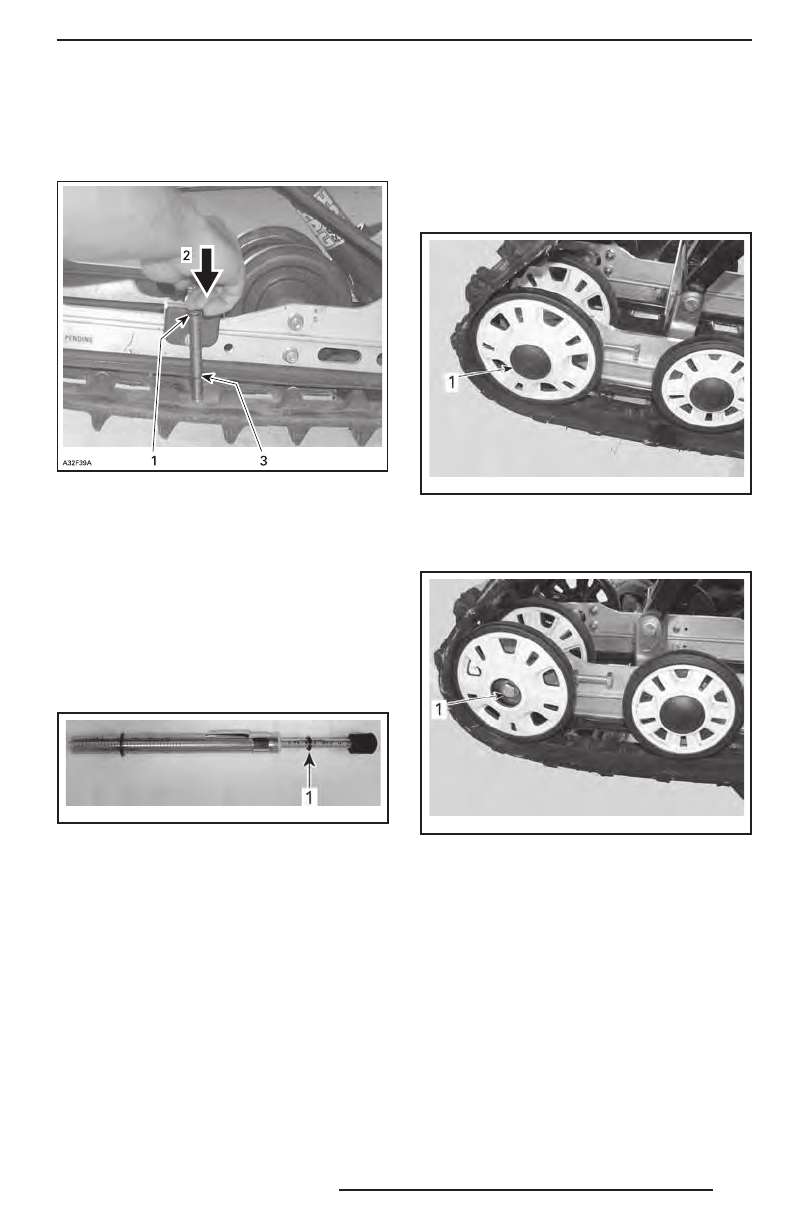

8.  Нажмите на инструмент вниз, чтобы

нижнее кольцо оказалось на одном

уровне  с  нижней  частью  накладки

опорного полоза.

ТИПОВОЙ ВАРИАНТ
1.  Верхнее кольцо в положении, соответствую-

щем усилию 7,3 кг

2.  Нажимайте на верхнюю часть инструмента,

пока она не войдёт в соприкосновение с верх-
ним кольцом

3.  Измеренная величина прогиба гусеницы (значе-

ние прогиба для Вашей модели снегохода приве-
дено в разделе «ТЕХНИЧЕСКИЕ ХАРАКТЕРИС-
ТИКИ»)

9.  Считайте величину нагрузки, зафикси-

рованную с помощью верхнего коль-

ца инструмента.

mmr200 9-1 33-0 03_ a

СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо

10.  Полученное значение нагрузки долж-

но соответствовать данным, приве-

дённым в следующей таблице, также

обратитесь к разделу «

ТЕХНИЧЕС-

КИЕ ХАРАКТЕРИСТИКИ

» настояще-

го Руководства.

11.  Если  полученное  значение  не  со-

ответствует данным, приведённым

в таблице, отрегулируйте натяжение

гусеницы. Более подробная информа-

ция приведена в параграфе «

РЕГУЛИ-

РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

».

Регулировка натяжения гусеницы

1.  Снимите колпачок шнура безопасно-

сти (ключ DESS) с контактного устрой-

ства.

2.  Снимите колпачки задних катков (если

установлены).

fm r2008 -04 8-007_ a

1. Колпачок правого заднего направляющего катка

3.  Ослабьте  болты  крепления  задних

направляющих катков.

fm r2008 -04 8-008_ a

1.  Болт крепления правого заднего направляю-

щего катка

4.  Вращением регулировочных болтов

установите требуемое натяжение гу-

сеницы.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
