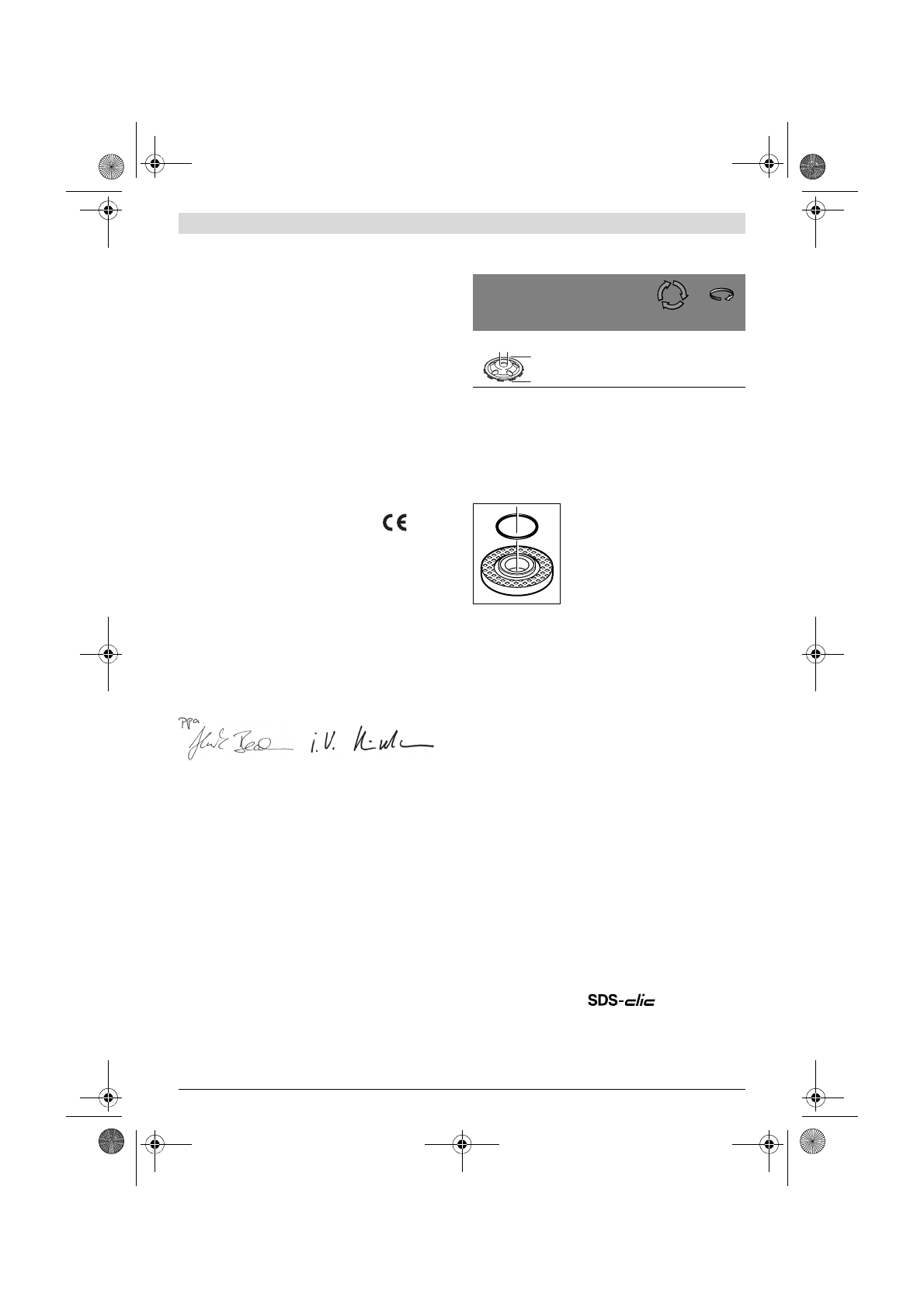

Svenska |
75
Bosch Power Tools
1 609 92A 1FH | (27.8.15)
Mätningen av den vibrationsnivå som anges i denna anvisning
har utförts enligt en mätmetod som är standardiserad i
EN 60745 och kan användas vid jämförelse av olika elverk-
tyg. Mätmetoden är även lämplig för preliminär bedömning av
vibrationsbelastningen.
Den angivna vibrationsnivån representerar den huvudsakliga
användningen av elverktyget. Om däremot elverktyget
används för andra ändamål, med olika tillbehör, med andra
insatsverktyg eller inte underhållits ordentligt kan vibrations-
nivån avvika. Härvid kan vibrationsbelastningen under
arbetsperioden öka betydligt.
För en exakt bedömning av vibrationsbelastningen bör även
de tider beaktas när elverktyget är frånkopplat eller är igång,
men inte används. Detta reducerar tydligt vibrationsbelast-
ningen för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören
mot vibrationernas inverkan t. ex.: underhåll av elverktyget
och insatsverktygen, att hålla händerna varma, organisation
av arbetsförloppen.
Försäkran om överensstämmelse
Vi intygar under ensamt ansvar att den produkt som beskrivs
under ”Tekniska data” uppfyller alla gällande bestämmelser i
direktiven 2011/65/EU, till 19 april 2016: 2004/108/EG,
från 20 april 2016: 2014/30/EU, 2006/42/EG inklusive
ändringar och stämmer överens med följande standarder:
EN 60745-1, EN 60745-2-3.
Teknisk tillverkningsdokumentation (2006/42/EG) fås från:
Robert Bosch GmbH, PT/ETM9
70764 Leinfelden-Echterdingen, GERMANY
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 27.08.2015
Montage
Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.
Insättning och byte av diamantkoppskiva
(se bild A)
Tillåtna slipverktyg
Alla i denna bruksanvisning nämnda diamantkoppskivor kan
användas.
Beakta diamantkoppskivans dimensioner. Centrumhålet
måste passa till stödflänsen. Diamantkoppskivans centrum-
hål får ej förstoras. Använd inte reducerstycken eller adapter.
Det tillåtna varvtalet [min
-1
] resp. periferihastigheten [m/s]
hos använt diamantkoppskiva måste minst motsvara uppgif-
terna i tabellen nedan.
Beakta därför tillåtna
varvtal resp. periferihastigheter
på
diamantkoppskivans etikett.
Insättning av diamantkoppskiva
Välj en för aktuellt material lämplig diamantkoppskiva. Beakta
materialhänvisningarna på diamantkoppskivans förpackning.
Rengör slipspindeln
13
och alla delar som skall monteras.
Lägg upp stödflänsen
14
på slipspindeln
13
så att centreran-
satsen ligger utåt. Stödflänsen måste låsa på slipspindelns
tvåkantstapp (snedvridningsstopp).
I stödflänsen
14
är kring centreransat-
sen en plastdel (O-ring) insatt.
Om O-
ringen saknas eller är skadad
måste
stödflänsen
14
före fortsatt använd-
ning ovillkorligen bytas.
Lägg upp diamantkoppskivan
15
på stödflänsen
14
. Kontrol-
lera att rotationsriktningspilen på diamantkoppskivan stäm-
mer överens med rotationsriktningspilen på skydds- och
utsugningshuven
3
.
Tryck på spindelns låsknapp
9
för låsning av slipspindeln.
Skruva upp spännmuttern
16
och dra fast den med flänsmut-
ternyckeln
18
.
Se till att flänsen på spännmuttern
16
ligger utåt som bilden
visar.
Kontrollera efter montering av diamantkoppskivan och
före start att skivan monterats på rätt sätt och att den
kan rotera fritt. Kontrollera att diamantkoppskivan
inte berör skydds- och utsugningshuven eller andra
delar.
Byte av diamantkoppskiva
Vid transport av elverktyget ska diamantkoppskivan
15
tas
bort för att undvika skada på skivan.
Berör inte diamantkoppskivan innan den svalnat.
Dia-
mantkoppskivorna blir under slipning mycket heta.
Tryck på spindelns låsknapp
9
för låsning av slipspindeln.
Tryck ned spindellåsknappen endast när slipspindeln
står stilla.
I annat fall kan elverktyget skadas.
Lossa spännmuttern
16
med tvåstiftsnyckeln
18
och skruva
bort spännmuttern. Ta bort diamantkoppskivan
15
.
Snabbspännmutter
För snabbt och enkelt byte av slipverktyg utan hjälp av verktyg
kan i stället för spännmuttern
16
snabbspännmuttern
17
användas.
Använd endast felfri, oskadad snabbspännmutter 17.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
max.
[mm]
[mm]
D
d
[min
-1
]
[m/s]
125
22,2
11 000
80
D
d
OBJ_BUCH-2019-002.book Page 75 Thursday, August 27, 2015 9:53 AM
