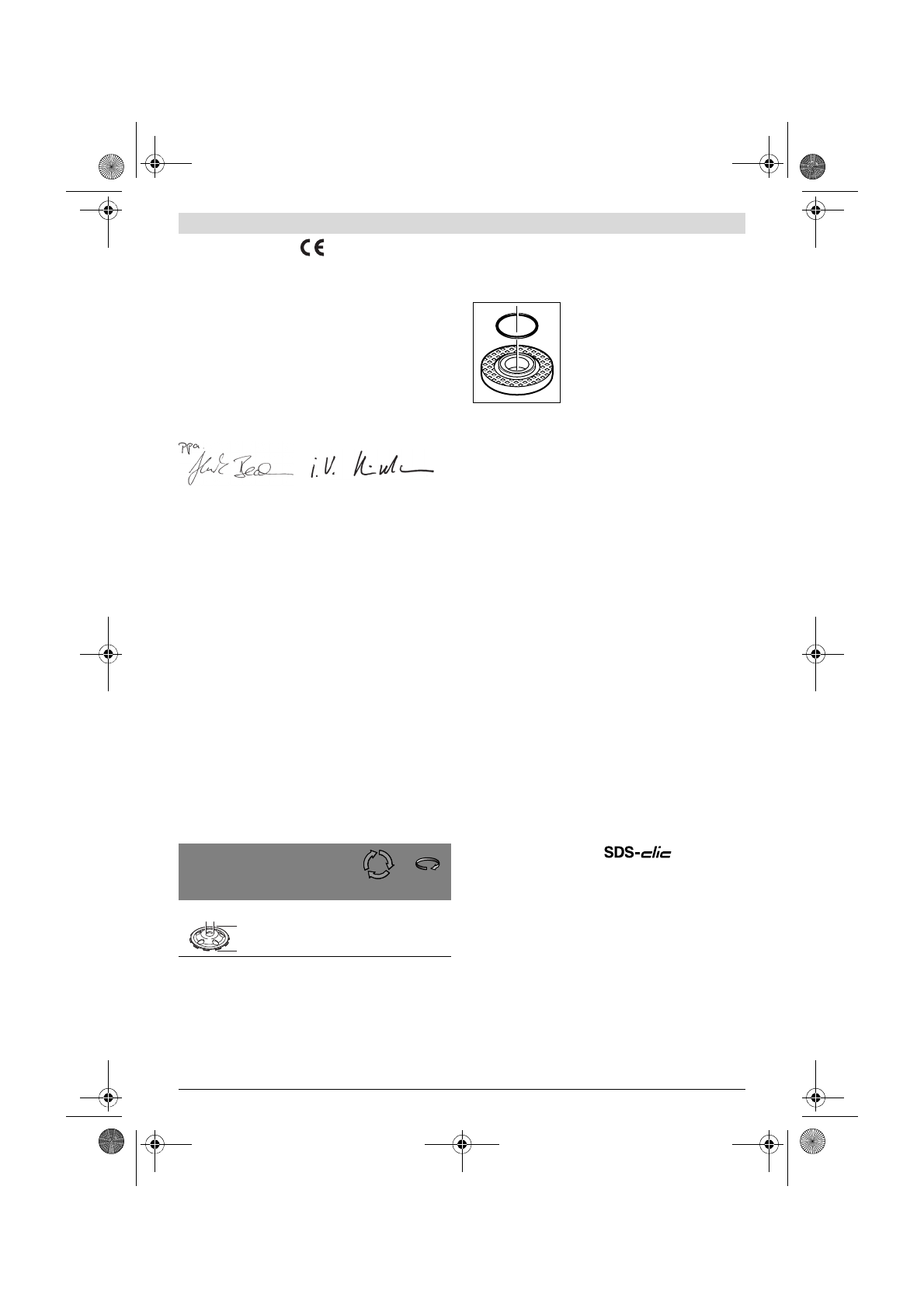

206
| Slovensko
1 609 92A 1FH | (27.8.15)
Bosch Power Tools
Izjava o skladnosti
Z izključno odgovornostjo izjavljamo, da je izdelek, opisan v
„Tehničnih podatkih“, v skladu z vsemi relevantnimi določili
direktiv 2011/65/EU, do 19. aprila 2016: 2004/108/ES, od
20. aprila 2016: 2014/30/EU, 2006/42/ES, vključno z nji-
hovimi spremembami in ustreza naslednjim normam:
EN 60745-1, EN 60745-2-3.
Tehnična dokumentacija (2006/42/ES) pri:
Robert Bosch GmbH, PT/ETM9
70764 Leinfelden-Echterdingen, GERMANY
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 27.08.2015
Montaža
Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.
Namestitev/zamenjava diamantnega brusnega
lonca (glejte sliko A)
Dovoljena brusilna orodja
Uporabljati smete vse diamantne brusne lonce, ki so navedeni
v tem navodilu za uporabo.
Upoštevajte dimenzije diamantnega brusnega lonca. Premer
luknje mora ustrezati prijemalni prirobnici. Izvrtine v diaman-
tnem brusnem loncu ne smete razširjati. Ne uporabljajte
adapterjev ali reducirnih kosov.
Dopustno število vrtljajev [min
-1
] oz. obodna hitrost [m/s]
uporabljenih diamantnih brusnih loncev mora najmanj ustre-
zati podatkom v naslednji tabeli.
Zaradi tega upoštevajte dopustno
število vrtljajev oz. obo-
dno hitrost
, ki je navedeno na nalepki diamantnega brusnega
lonca.
Namestitev diamantnega brusnega lonca
Izberite ustrezni diamantni brusni lonec za material, ki ga želi-
te obdelati. Pri tem upoštevajte navedbe o materialu, ki so na-
vedene na embalaži diamantnega brusnega lonca.
Očistite brusilno vreteno
13
in vse dele, ki so predvideni za
montažo.
Prijemalno prirobnico
14
namestite tako na brusilno vreteno
13
, da je centrirni rob na zunanji strani. Prijemalna prirobnica
mora zaskočiti na dvojnem robu brusilnega vretena (zasučno
varovalo).
V prijemalni prirobnici
14
je okrog cen-
trirnega roba vstavljen del iz umetne
mase (O-obroč).
Če O-obroč manjka
ali je poškodovan,
se mora pred na-
daljno uporabo prijemalna prirobnica
14
nujno nadomestiti.
Namestite diamantni brusni lonec
15
na prijemalno prirobni-
co
14
. Pri tem pazite na to, da se puščica smeri vrtenja na di-
amantnem brusnem loncu sklada s puščico smeri vrtenja na
zaščitno odsesovalnem pokrovu
3
.
Pritisnite aretirno tipko vretena
9
in s tem pritrdite brusilno
vreteno.
Privijte vpenjalno matico
16
in jo zategnite s ključem za vpe-
njalno matico z dvema luknjama
18
.
Pazite na to, da kaže rob vpenjalne matice
16
v smeri nav-
zven, kot je prikazano na sliki.
Preverite po montaži diamantnega brusnega lonca
pred vklopom, ali je diamantni brusni lonec koretno
montiran in ali se lahko prosto vrti. Zagotovite, da se
diamantni brusni lonec ne dotika zaščitno odsesoval-
nega pokrova ali drugih delov.
Zamenjava diamantnega brusnega lonca
Da bi preprečili poškodbe pri transportu, morate diamantni
brusni lonec
15
sneti.
Ne dotikajte se diamantnega brusnega lonca, dokler se
ni ohladil.
Diamantni brusni lonci se pri delu močno segre-
jejo.
Pritisnite aretirno tipko vretena
9
in s tem pritrdite brusilno
vreteno.
Tipko za aretiranje vretena pritiskajte samo pri mirujo-
čem brusilnem vretenu.
V nasprotnem primeru se lahko
električno orodje poškoduje.
Sprostite vpenjalno matico
16
s ključem
18
in jo odvijte. Sne-
mite diamantni brusni lonec
15
.
Hitrovpenjalna matica
Za enostavnejšo zamenjavo brusilnega orodja brez uporabe
dodatnih orodij lahko namesto napenjalne matice
16
upora-
bite hitrovpenjalno matico
17
.
Uporabljajte samo brezhibne, nepoškodovane hi-
trovpenjalne matice 17.
Pri odvijanju pazite na to, da mesto za napisom na hi-
trovpenjalni matici 17 ne kaže v smeri diamantnega
brusnega lonca, puščica mora kazati na označbo z inde-
ksom 19.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
maks.
[mm]
[mm]
D
d
[min
-1
]
[m/s]
125
22,2
11 000
80
D
d
