Nederlands |
61
Bosch Power Tools
1 609 92A 1FH | (27.8.15)

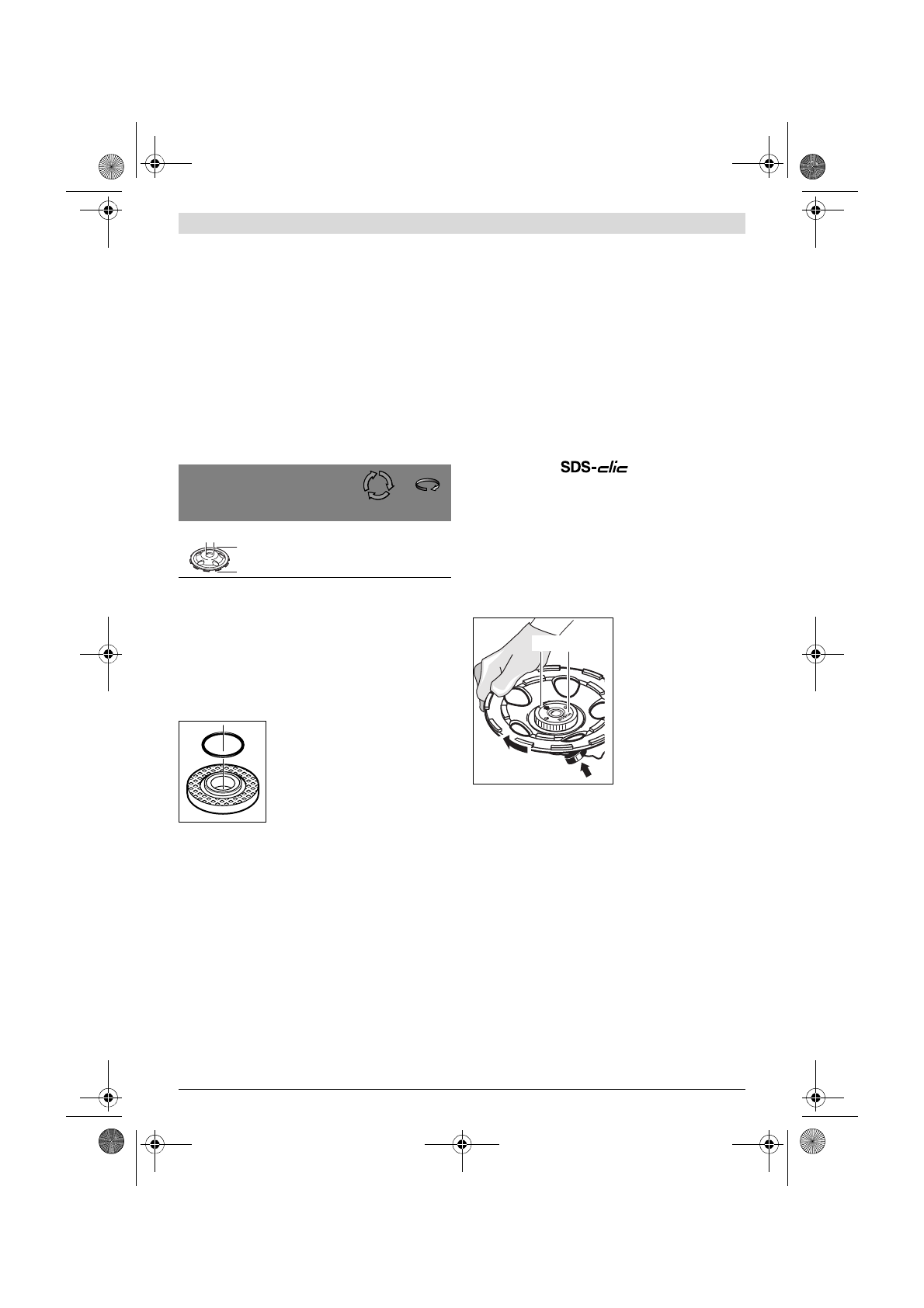

Diamantkomschijf inzetten of vervangen
(zie afbeelding A)
Toegestane slijpgereedschappen
U kunt alle diamantkomschijven gebruiken die in deze ge-
bruiksaanwijzing worden genoemd.
Let op de afmetingen van de diamantkomschijf. De gatdiame-
ter moet bij de opnameflens passen. Het boorgat van de dia-
mantkomschijf mag niet groter worden gemaakt. Gebruik
geen adapters of reduceerstukken.
Het toegestane toerental [min
-1
] en de omtreksnelheid [m/s]
van de gebruikte diamantkomschijven moeten minstens even
hoog zijn als de in de volgende tabel aangegeven waarden.
Let daarom op
het toegestane toerental resp. de toegesta-
ne omtreksnelheid
op het etiket van de diamantkomschijf.
Diamantkomschijf inzetten
Kies een voor het te bewerken materiaal geschikte diamant-
komschijf. Neem daarvoor de materiaalvoorschriften op de
verpakking van de diamantkomschijf in acht.
Reinig de uitgaande as
13
en alle te monteren delen.
Plaats de opnameflens
14
zo op de uitgaande as
13
dat de
centreerkraag aan de buitenzijde ligt. De opnameflens moet
op de tweekant van de uitgaande as vastklikken (verdraaibe-
veiliging).
In de opnameflens
14
is rondom de
centreerkraag een kunststof onderdeel
(O-ring) ingezet.
Als de O-ring ont-
breekt of beschadigd is,
moet de op-
nameflens
14
beslist worden vervan-
gen voordat het gereedschap verder
wordt gebruikt.
Plaats de diamantkomschijf
15
op de opnameflens
14
. Let er-
op dat de draairichtingpijl op de diamantkomschijf overeen-
komt met de draairichtingpijl op de bescherm- en afzuigkap
3
.
Druk op de asblokkeerknop
9
om de uitgaande as vast te zet-
ten.
Schroef de spanmoer
16
op de as en draai de spanmoer met
de pensleutel
18
vast.
Let erop dat de kraag van de spanmoer
16
zoals in de afbeel-
ding weergegeven naar buiten wijst.
Controleer na de montage van de diamantkomschijf en
vóór het inschakelen of de diamantkomschijf correct is
gemonteerd en vrij kan draaien. Controleer dat de dia-
mantkomschijf de bescherm- en afzuigkap of andere
delen niet raakt.
Diamantkomschijf vervangen
Vóór het vervoeren van het elektrische gereedschap dient u
de diamantkomschijf
15
te verwijderen om beschadigingen
van de schijf te voorkomen.
Pak de diamantkomschijf niet vast voordat deze is af-
gekoeld.
Diamantkomschijven worden tijdens de werk-
zaamheden zeer heet.
Druk op de asblokkeerknop
9
om de uitgaande as vast te zet-
ten.
Bedien de blokkeerknop alleen als de uitgaande as stil-
staat.
Anders kan het elektrische gereedschap bescha-
digd raken.
Draai de spanmoer
16
met de pensleutel
18
los en schroef de
spanmoer van de as. Verwijder de diamantkomschijf
15
.
Snelspanmoer
Voor het eenvoudig wisselen van slijpgereedschappen zonder
hulpgereedschap kunt u in plaats van de spanmoer
16
de
snelspanmoer
17
gebruiken.
Gebruik alleen een onbeschadigde snelspanmoer 17
die helemaal in orde is.
Let er bij het vastschroeven op dat de zijde met het op-
schrift van de snelspanmoer 17 niet naar de diamant-
komschijf wijst. De pijl moet naar de indexmarkering
19 wijzen.
Druk op de asblokkeerknop
9
om de uitgaande as vast
te zetten. Om de snelspan-
moer vast te draaien, draait
u de diamantkomschijf
krachtig met de wijzers van
de klok mee.
Een op de juiste manier be-
vestigde en onbeschadigde
snelspanmoer kunt u los-
draaien door de kartelring
tegen de wijzers van de klok
in met de hand los te draai-
en.
Draai een vastzittende snelspanmoer nooit met een
tang los, maar gebruik de pensleutel 18.
Stofafzuiging
Stof van materialen zoals loodhoudende verf, enkele hout-
soorten, mineralen en metaal kunnen schadelijk voor de
gezondheid zijn. Aanraking of inademing van stof kan lei-
den tot allergische reacties en/of ziekten van de ademwe-
gen van de gebruiker of personen die zich in de omgeving
bevinden.
Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-
hout, gelden als kankerverwekkend, in het bijzonder in
combinatie met toevoegingsstoffen voor houtbehandeling
(chromaat en houtbeschermingsmiddelen). Asbesthou-
dend materiaal mag alleen door bepaalde vakmensen wor-
den bewerkt.
– Om een hoge graad van stofafzuiging te bereiken, ge-
bruikt u de zuiger GAS 50 MS voor mineraalstof in com-
binatie met dit elektrische gereedschap.
max.
[mm]
[mm]
D
d
[min
-1
]
[m/s]
125
22,2
11 000
80
D
d
19 17
