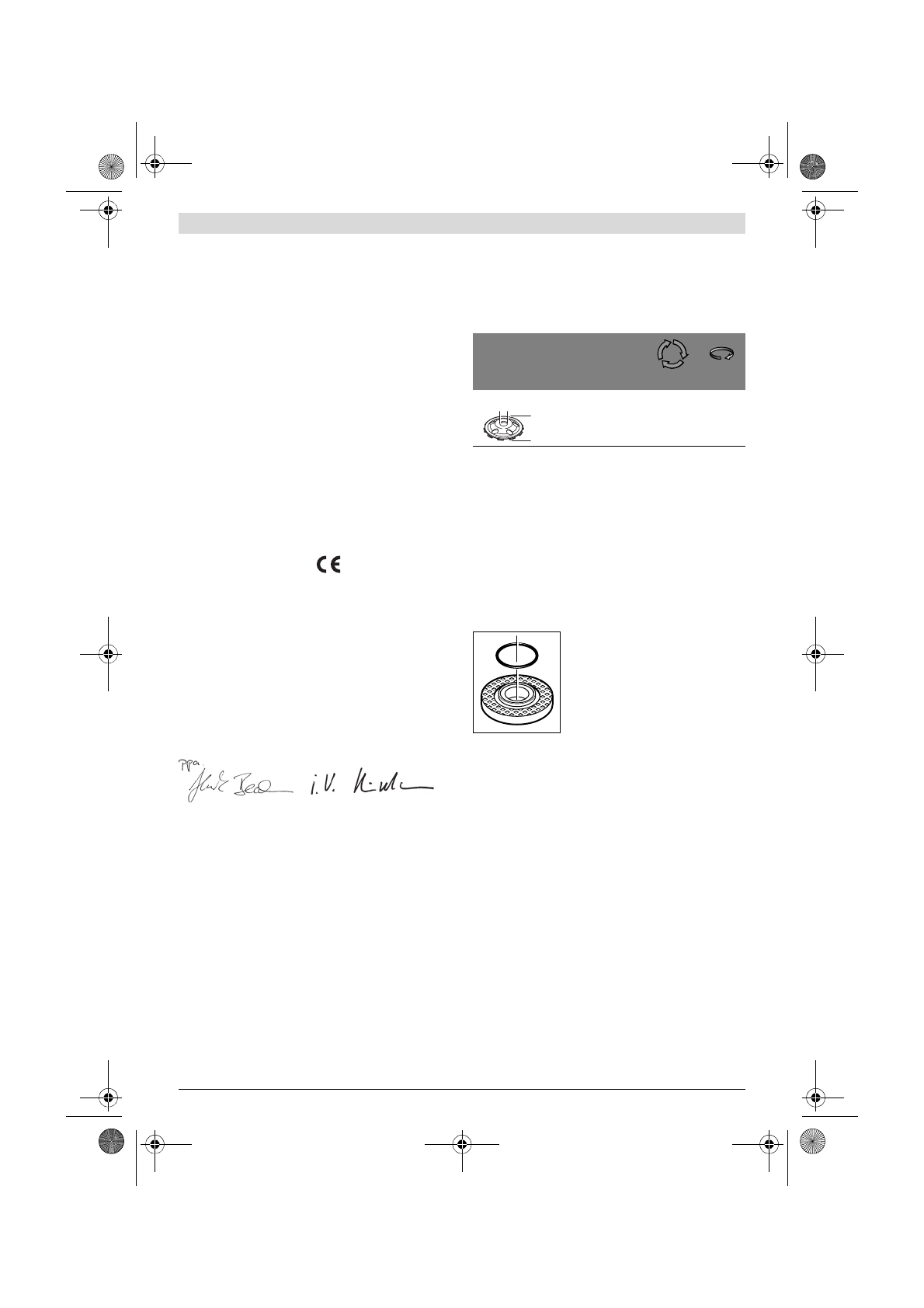

Polski |
113
Bosch Power Tools
1 609 92A 1FH | (27.8.15)
Poziom drgań podany w tych wskazówkach został pomierzo-
ny zgodnie z wymaganiami normy EN 60745 dotyczącej pro-
cedury pomiarów i można go użyć do porównywania elektro-
narzędzi. Można go też użyć do wstępnej oceny ekspozycji na
drgania.
Podany poziom drgań jest reprezentatywny dla podstawowych
zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zo-
stanie do innych zastosowań, z innymi narzędziami roboczymi,
z różnym osprzętem, a także jeśli nie będzie wystarczająco
konserwowane, poziom drgań może odbiegać od podanego.
Podane powyżej przyczyny mogą spowodować podwyższenie
ekspozycji na drgania podczas całego czasu pracy.
Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć
pod uwagę także okresy, gdy urządzenie jest wyłączone, lub
gdy jest wprawdzie włączone, ale nie jest używane do pracy.
W ten sposób łączna (obliczana na pełny wymiar czasu pracy)
ekspozycja na drgania może okazać się znacznie niższa.
Należy wprowadzić dodatkowe środki bezpieczeństwa, mają-
ce na celu ochronę operatora przed skutkami ekspozycji na
drgania, np.: konserwacja elektronarzędzia i narzędzi robo-
czych, zabezpieczenie odpowiedniej temperatury rąk, ustale-
nie kolejności operacji roboczych.
Deklaracja zgodności
Oświadczamy z pełną odpowiedzialnością, że produkt przed-
stawiony w rozdziale »Dane techniczne« odpowiada wymaga-
niom następujących dyrektyw: 2011/65/UE, do
19. kwietnia 2016: 2004/108/WE, od 20. kwietnia 2016:
2014/30/UE, 2006/42/WE wraz ze zmianami oraz następu-
jących norm: EN 60745-1, EN 60745-2-3.
Dokumentacja techniczna (2006/42/WE):
Robert Bosch GmbH, PT/ETM9
70764 Leinfelden-Echterdingen, GERMANY
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 27.08.2015
Montaż
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
Mocowanie/wymiana diamentowej tarczy garn-
kowej (zob. rys. A)
Wymagania dotyczące narzędzi szlifierskich
Stosować wolno wszystkie diamentowe tarcze garnkowe,
które zostały wymienione w niniejszej instrukcji obsługi.
Należy przestrzegać wymiarów diamentowej tarczy garnko-
wej. Średnica otworu narzędzia musi pasować do kołnierza
mocującego. Nie wolno powiększać otworu diamentowej tar-
czy garnkowej. Nie wolno stosować adapterów, złączek lub
zwężek.
Dopuszczalna prędkość obrotowa [min
-1
] wzgl. obwodowa
[m/s] używanej diamentowej tarczy garnkowej musi co naj-
mniej odpowiadać danym podanym w poniższej tabeli.
Należy dlatego zwrócić uwagę na dopuszczalną
prędkość ob-
rotową wzgl. obwodową
, podaną na etykiecie diamentowej
tarczy garnkowej.
Mocowanie diamentowej tarczy garnkowej
Należy używać tylko diamentowych tarcz garnkowych, odpo-
wiednich do rodzaju obrabianego materiału. Należy prze-
strzegać wskazówek dotyczących materiału przeznaczonego
do obróbki, znajdujących się na opakowaniu diamentowej tar-
czy garnkowej.
Wrzeciono szlifierki
13
i wszystkie części, które mają zostać
zamontowane, należy oczyścić.
Nałożyć kołnierz mocujący
14
na wrzeciono urządzenia
13
tak, aby podtoczenie centrujące znalazło się na zewnątrz. Koł-
nierz mocujący musi zaskoczyć zaczep (dwukrawędziowy)
wrzeciona szlifierki (zabezpieczenie przeciw przekręceniu).
W kołnierzu
14
, w podtoczeniu znajdu-
je się okrągły pierścień uszczelniający
(tzw. o-ring).
Jeżeli brakuje tej
uszczelki, lub jest ona uszkodzona,
kołnierz mocujący
14
należy koniecznie
wymienić przed przystąpieniem do dal-
szej eksploatacji narzędzia.
Nałożyć diamentową tarczę garnkową
15
na kołnierz mocują-
cy
14
. Należy przy tym zwrócić uwagę, aby strzałka wskazują-
ca kierunek obrotu, umieszczona na tarczy garnkowej była
zgodna ze strzałką wskazującą kierunek obrotów na tarczy
ochronnej i odsysającej
3
.
Wcisnąć przycisk blokady wrzeciona
9
, aby zablokować wrze-
ciono.
Nakręcić nakrętkę zaciskową
16
i dokręcić ją kluczem wideł-
kowym
18
.
Należy zwrócić uwagę, aby kołnierz nakrętki
16
skierowany
był do zewnątrz (jak ukazano na rysunku).
Po zakończeniu montażu diamentowej tarczy garnko-
wej należy sprawdzić, czy tarcza jest właściwie zamo-
cowana i czy może się swobodnie obracać. Upewnić
się, czy diamentowa tarcza garnkowa nie zahacza o po-
krywę ochronną lub o inny element elektronarzędzia.
Wymiana diamentowej tarczy garnkowej
Przed transportem elektronarzędzia należy zdemontować
diamentową tarczę garnkową
15
, aby uniknąć jej uszkodze-
nia.
Henk Becker
Executive Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
maks.
[mm]
[mm]
D
d
[min
-1
]
[m/s]
125
22,2
11 000
80
D
d
