 Русский |

147

Bosch Power Tools

1 609 92A 1FH | (27.8.15)

Заявление о соответствии

Мы заявляем под нашу единоличную ответственность, что
описанный в разделе «Tехнические данные» продукт от-
вечает всем соответствующим положениям Директив
2011/65/EU, до 19 апреля 2016: 2004/108/EС, начиная
с 20 апреля 2016: 2014/30/EU, 2006/42/EС, включая их
изменения, а также следующим нормам: EN 60745-1,
EN 60745-2-3.

Техническая документация (2006/42/EС):
Robert Bosch GmbH, PT/ETM9
70764 Leinfelden-Echterdingen, GERMANY

Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 27.08.2015

Сборка



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.

Установка/смена алмазного, чашечного, шли-
фовального круга (см. рис. А)

Допускаемый к применению шлифовальный инстру-
мент

Вы можете применять все алмазные, чашечные, шлифо-
вальные круги, названные в настоящем руководстве по
эксплуатации.

Учитывайте размеры алмазных, чашечных, шлифоваль-
ных кругов. Диаметр посадочного отверстия должен соот-
ветствовать посадочному фланцу. Нельзя увеличивать ди-
аметр отверстия алмазного чашечного круга. Не приме-
няйте адаптеры или переходники.

Допустимое число оборотов [мин

-1

] или окружная ско-

рость [м/с] применяемых алмазных, чашечных, шлифо-
вальных кругов должна быть не менее данных, приведен-
ных в следующей таблице.

Поэтому соблюдайте допустимое

число оборотов или

окружную скорость

 на этикетке алмазного, чашечного

круга.

Установка алмазного, чашечного, шлифовального
круга

Выберите алмазный, чашечный, шлифовальный круг,
пригодный для подлежащего обработке материала. Учтите
указания для материала на упаковке алмазного чашечно-
го круга.

Очищайте шлифовальный шпиндель

13

 и все монтируе-

мые части.

Установите посадочный фланец

14

 так на шпиндель

13

,

чтобы буртик центрирования смотрел наружу. Посадоч-
ный фланец должен фиксироваться лысками шпинделя
против прокручивания.

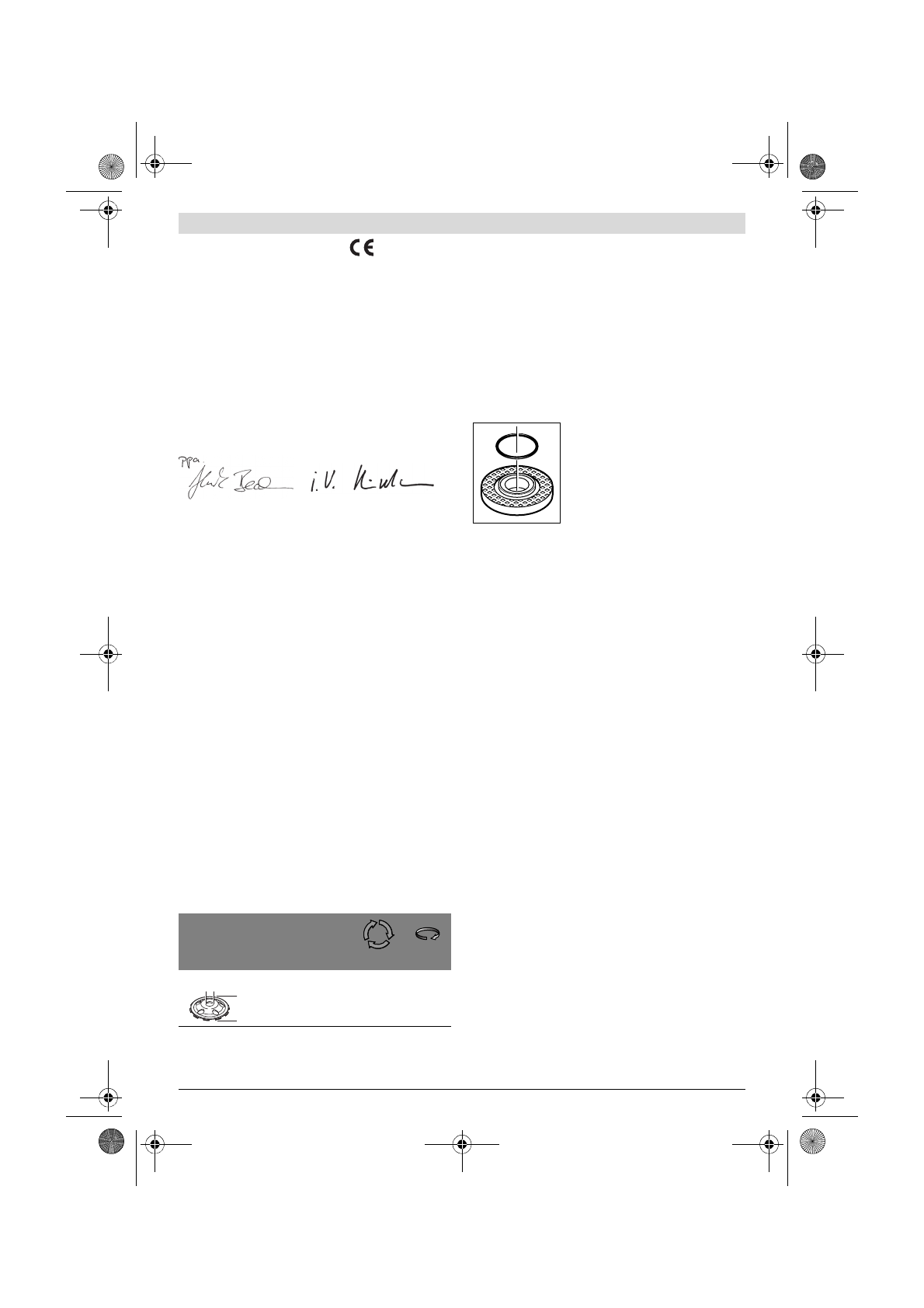

На опорном фланце

14

 вокруг цен-

трирующего буртика находится
пластмассовая деталь (кольцо кру-
глого сечения).

Если кольцо кругло-

го сечения отсутствует или повре-
ждено

, опорный фланец

14

 необхо-

димо обязательно заменить перед
дальнейшим применением.

Установите алмазный чашечный круг

15

 на посадочный

фланец

14

. Следите за тем, чтобы стрелка направления

вращения на алмазном чашечном кругу совпадала со
стрелкой направления вращения на защитном отсасы-
вающем кожухе

3

.

Нажмите на кнопку блокировки шпинделя

9

 для его фик-

сирования.

Навинтите зажимную гайку

16

 и затяните ее двухсторон-

ним гаечным ключом

18

.

Следите за тем, чтобы буртик зажимной гайки

16

 был об-

ращен наружу согласно изображению на рисунке.



После сборки проверьте правильное положение и
свободное вращение алмазного чашечного круга
перед включением инструмента. Алмазный чашеч-
ный круг не должен цепляться за защитный отсасы-
вающий кожух или другие детали.

Смена алмазного чашечного шлифовального круга

При транспортировании электроинструмента алмазный
чашечный круг

15

 следует снимать, чтобы предотвратить

его повреждение.



Не касайтесь алмазного чашечного круга, пока он
не остынет.

Алмазные чашечные круги сильно нагре-

ваются в работе.

Нажмите на кнопку блокировки шпинделя

9

 для его фик-

сирования.



Нажимайте на кнопку фиксации шпинделя только
при остановленном шпинделе!

В противном случае

электроинструмент может быть поврежден.

Ослабить зажимную гайку

16

 ключом для круглых гаек

18

и свинтите зажимную гайку со шпинделя. Снимите алмаз-
ный чашечный круг

15

.

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

макс.

[мм]

[мм]

D

d

[мин

-1

]

[м/с]

125

22,2

11 000

80

D

d
