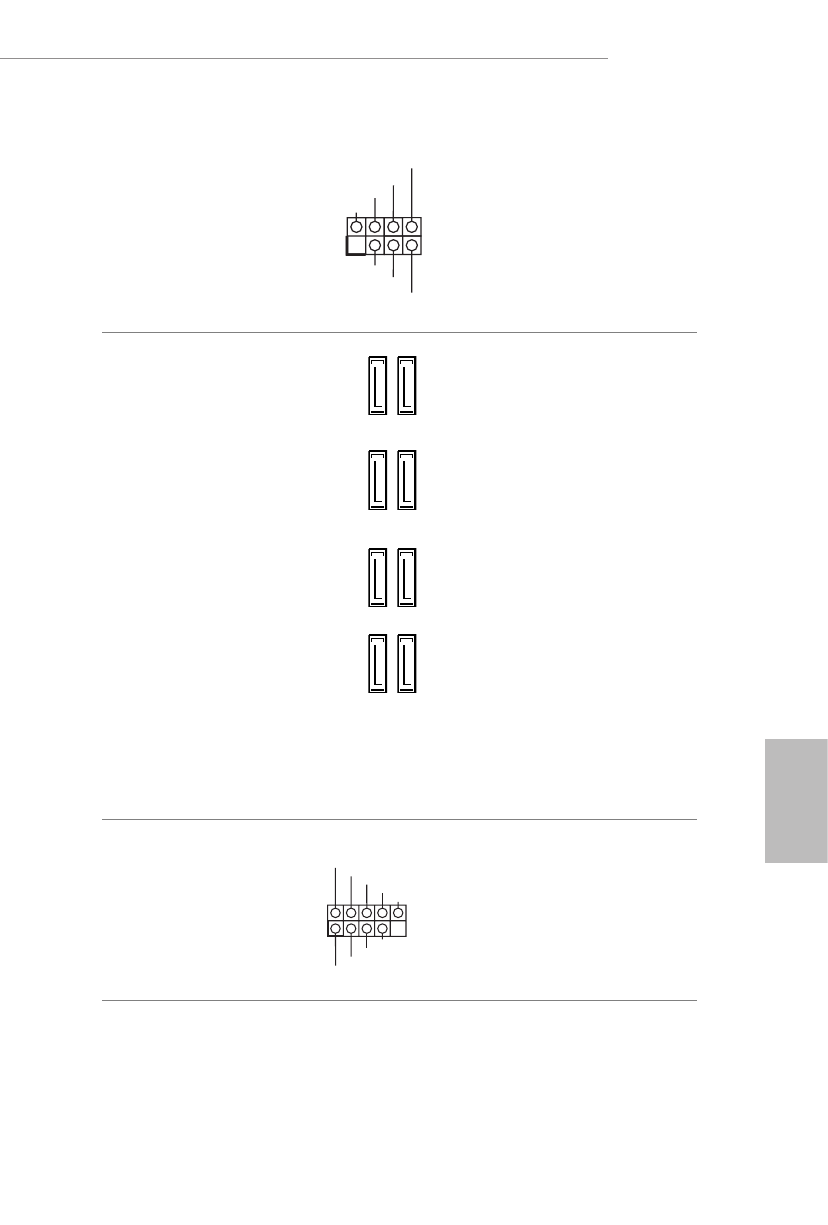

Z390 Extreme4

Español

LED de alimentación y
base de conexiones para la
altavoz
(SPK_PLED1 de 7
contactos)
(consulte la pág. 1, nº 18)

Conecte el LED de alimentación
del chasis y el altavoz del chasis
a esta base de conexiones.

Conectores Serie ATA3
(SATA3_4_5:
consulte la pág.1, nº 11)
(SATA3_2_3:
consulte la pág.1, nº 12)
(SATA3_0_1:
consulte la pág.1, nº 13)
(SATA3_A1_A2:
consulte la pág.1, nº 14)

Estos ocho conectores SATA3
son compatibles con cables de
datos SATA para dispositivos
de almacenamiento interno con
una velocidad de transferencia
de datos de hasta 6,0 Gb/s.
* M2_1, SATA3_0 y SATA3_1
comparten carriles. Si cualquiera
de ellos está en uso, los otros se
deshabilitan.
* M2_2, SATA3_4 y SATA3_5
comparten carriles. Si cualquiera
de ellos está en uso, los otros se
deshabilitan.
*Para minimizar el tiempo de
arranque, use los puertos SATA
de Intel® Z390 (SATA3_0) para
las unidades de estado sólido.

Cabezales USB 2.0
(USB_1_2 de 9 contactos)
(consulte la pág. 1, nº 20)
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 19)

Hay dos bases de conexiones
en esta placa base. Cada
cabezal USB 2.0 admite dos
puertos.

1

+5V

DUMMY

PLED+

PLED+

PLED-

DUMMY

SPEAKER

SA

TA3_2

SA

TA3_0

SA

TA3_A1

SA

TA3_4

SA

TA3_3

SA

TA3_1

SA

TA3_A2

SA

TA3_5

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1
