60
Fr
ançais
Français
1
I n t A _ P B _ D +
D u m m y
I n t A _ P B _ D -
G N D
I n t A _ P B _ S S T X +
G N D
I n t A _ P B _ S S T X -
I n t A _ P B _ S S R X +
I n t A _ P B _ S S R X -
V b u s
V b u s
V b u s
I n t A _ PA _ S S R X -
I n t A _ PA _ S S R X +
G N D
I n t A _ PA _ S S T X -
I n t A _ PA _ S S T X +
G N D
I n t A _ PA _ D -
I n t A _ PA _ D +

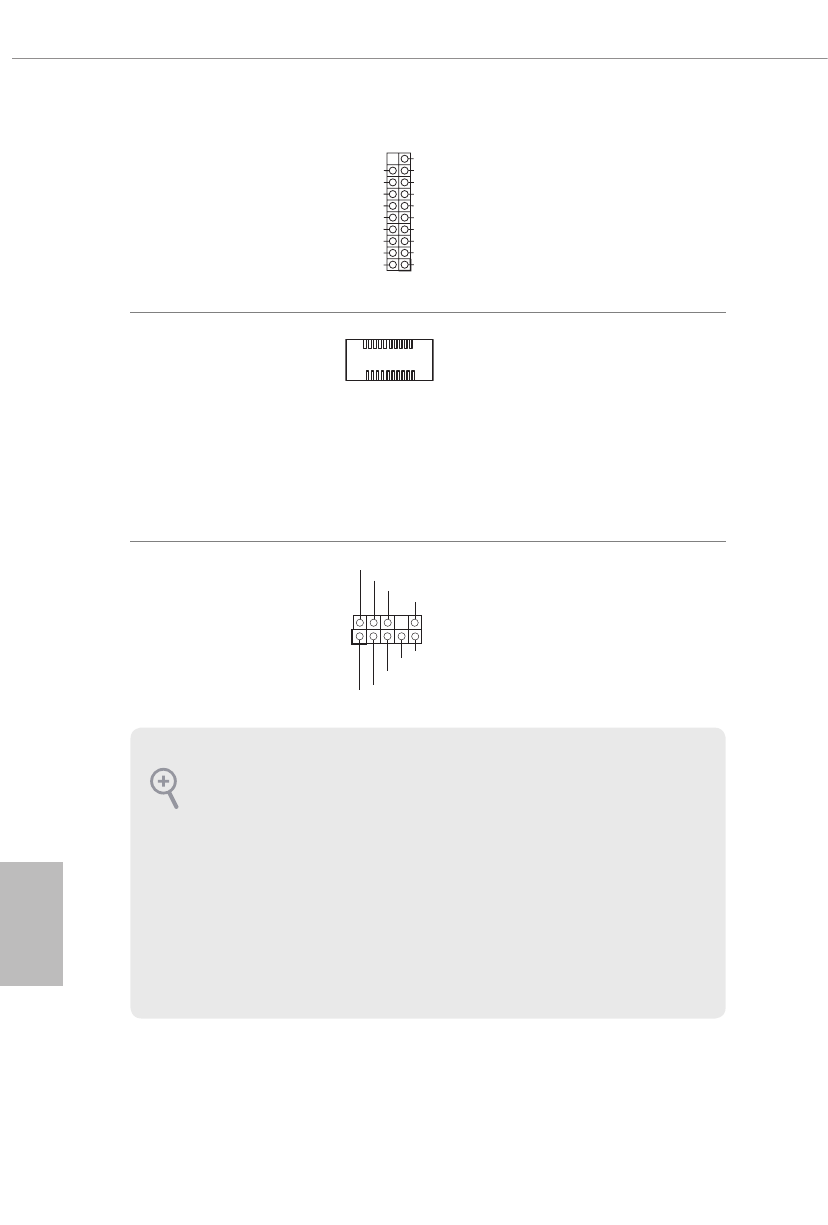

Embases USB 3.1 Gen1
(USB3_5_6 à 19 broches)
(voir p.1, No. 8)
(USB3_7_8 à 19 broches)
(voir p.1, No. 9)
Cette carte mère comprend
deux connecteurs. Chaque
embase USB 3.1 Gen1 peut
prendre en charge deux
ports.
Embase USB 3.1 Gen1
Type C sur panneau avant
(USB31_TC_2 à 26
broches)
(voir p.1, No. 10)
Cette carte mère comprend
une embase USB 3.1 Gen1
Type C sur le panneau avant.
Cette embase sert à connecter
un module USB 3.1 Gen1
pour des ports USB 3.1 Gen1
supplémentaires.
Embase audio du panneau
frontal
(HD_AUDIO1 à
9 broches)
(voir p.1, No. 28)
Cette embase sert au
branchement des appareils
audio au panneau audio
frontal.
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
1. L’audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche),
mais le panneau grillagé du châssis doit être compatible avec la HDA pour fonctionner
correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel
du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du panneau
frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile
de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet « FrontMic » du panneau de contrôle
Realtek et réglez le paramètre « Volume d’enregistrement ».
