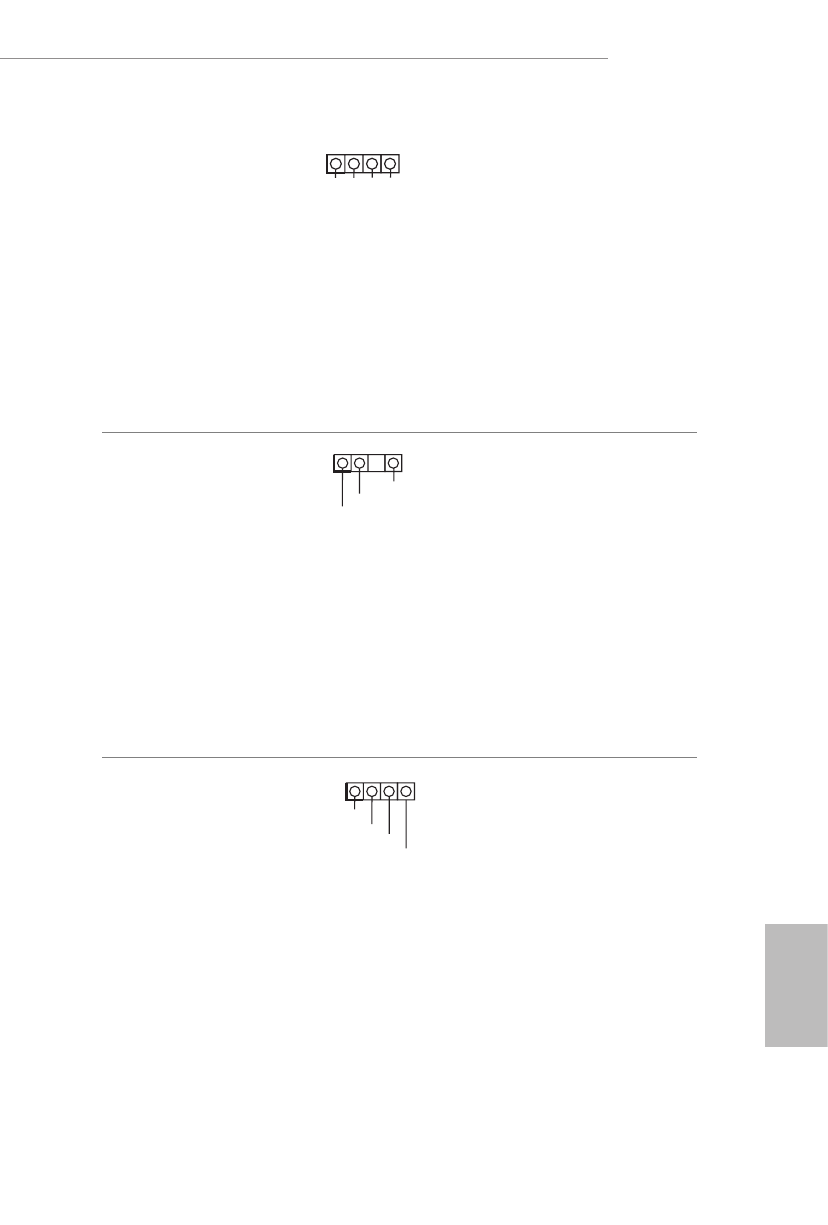

Z390 Extreme4
Deutsch
RGB-LED-Stiftleisten
(4-polig, RGB_LED1)
(siehe S. 1, Nr. 26)
(4-polig, RGB_LED2)
(siehe S. 1, Nr. 25)
RGB-Stiftleiste dient dem An-
schließen eines RGB-LED-Erweit-
erungskabels, das dem Nutzer die
Auswahl zwischen verschiedenen
LED-Lichteffekten ermöglicht.
Achtung:
Installieren Sie das
RGB-LED-Kabel niemals falsch
herum; andernfalls könnte das
Kabel beschädigt werden.
*Weitere Anweisungen zu dieser
Stiftleiste finden Sie auf Seite 33.
Adressierbare-LED-Stift-
leiste
(3-polig, ADDR_LED1)
(siehe S. 1, Nr. 27)
Diese Stiftleiste dient der Verbind-
ung des Adressierbare-LED-Ver-
längerungskabels, womit Nutzer
zwischen verschiedenen LED-Li-
chteffekten wählen können.
Achtung:
Installieren Sie das
Adressierbare-LED-Kabel
niemals falsch herum; andern-
falls könnte das Kabel beschädigt
werden.
*Weitere Anweisungen zu dieser
Stiftleiste finden Sie auf Seite 34.
Leistungsmodus / einfache
Übertaktungsstiftleiste
(4-polig, PM_OC)
(siehe S. 1, Nr. 15)
Bitte verbinden Sie den Übertak-
tungsschalter und die Übertak-
tungs-LED-Anzeige am Gehäuse
entsprechend der Pinbelegung
mit dieser Stiftleiste. Beachten Sie
vor Anschließen der Kabel die
positiven und negativen Kontakte.
12V G R B
1
VOUT
DO_ADDR
GND
1
Button+
Button-
OCLED+
OCLED -
1
