Z390 Extreme4
日本語
1.4
オンボードのヘッダーとコネクタ

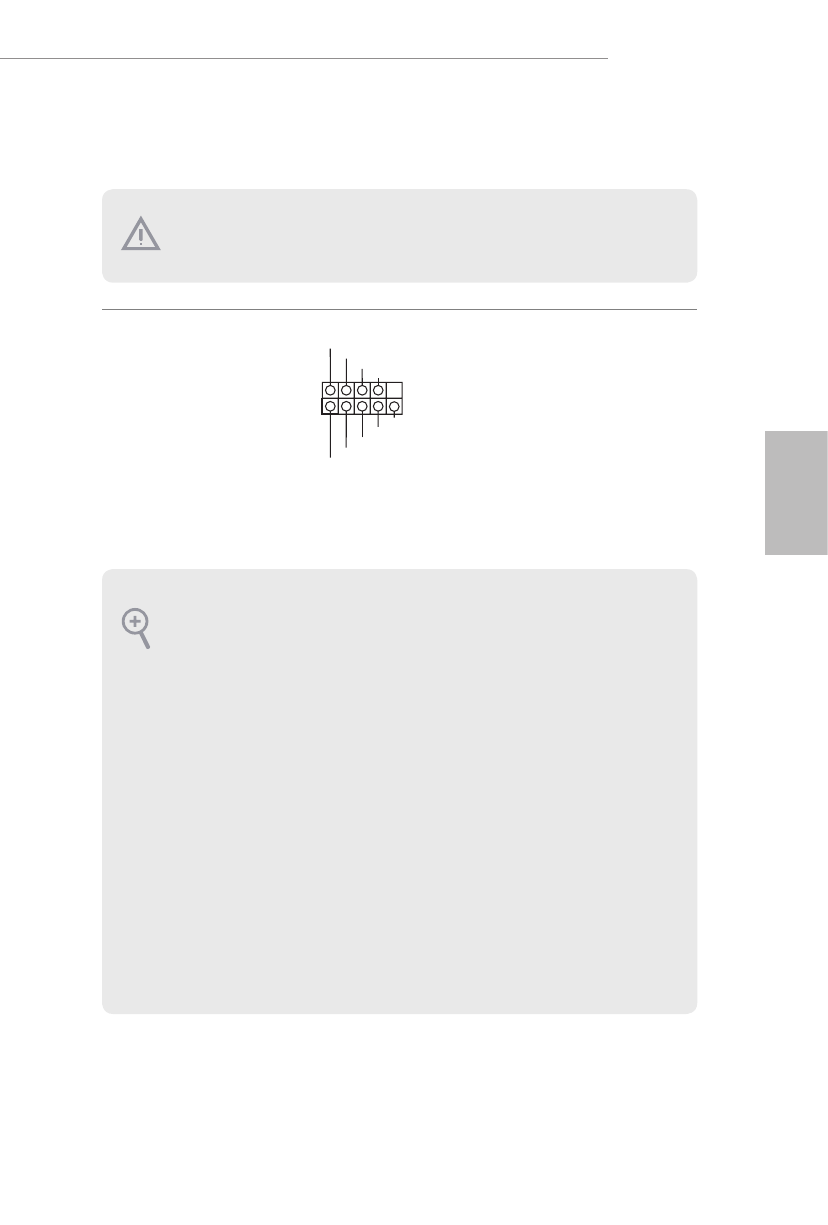

システムパネルヘッダー
（
9
ピン
PANEL1
）
（
p.1
、
No. 17
参照）
電源ボタンを接続し、ボタンを
リセットし、下記のピン割り当て
に従って、シャーシのシステムス
テータス表示ランプをこのヘッ
ダーにセットします。ケーブルを
接続するときには、ピンの＋と−
に気をつけてください。
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
オンボードヘッダーとコネクタはジャンパーではありません。これらヘッダーとコネクタには
ジャンパーキャップを被せないでください。ヘッダーおよびコネクタにジャンパーキャップを
被せると、マザーボードに物理損傷が起こることがあります。
PWRBTN
（電源ボタン）
：
シャーシ前面パネルの電源ボタンに接続してください。電源ボタンを使用して、システムをオ
フにする方法を設定できます。
RESET
（リセットボタン）
：
シャーシ前面パネルのリセットボタンに接続してください。コンピューターがフリーズしたり、
通常の再起動を実行できない場合には、リセットボタンを押して、コンピューターを再起動し
ます。
PLED
（システム電源
LED
）
：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。
システム稼働中は、
LED
が点灯します。システムが
S1/S3
スリープ状態の場合には、
LED
は点滅を続けます。シス
テムが
S4
スリープ状態または電源オフ（
S5
）のときには、
LED
はオフです。
HDLED
（ハードドライブアクティビティ
LED
）
：
シャーシ前面パネルのハードドライブアクティビティ
LED
に接続してください。ハードドライブ
のデータを読み取りまたは書き込み中に、
LED
はオンになります。
前面パネルデザインは、シャーシによって異なることがあります。前面パネルモジュールは、主
に電源ボタン、リセットボタン、電源
LED
、ハードドライブアクティビティ
LED
、スピーカーなど
から構成されます。シャーシの前面パネルモジュールとこのヘッダーを接続する場合には、配
線の割り当てと、ピンの割り当てが正しく合致していることを確かめてください。
