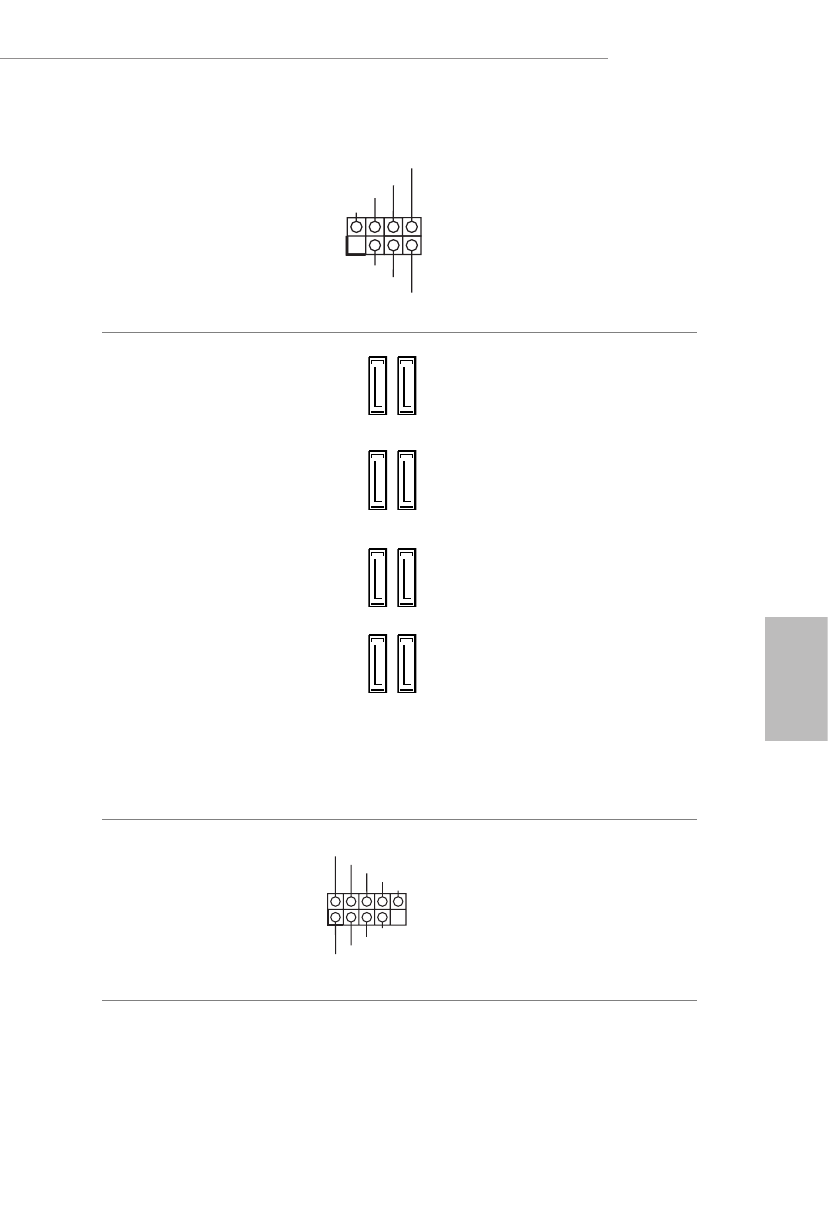

Z390 Extreme4
Por
tuguês
LED de alimentação e
Cabeçote de Autofalante
(SPK_PLED1 7 pinos)
(ver p.1, N.º 18)
Conecte o LED de alimentação
do chassi e o autofalante do
chassi a este cabeçote.
Conectores série ATA3
(SATA3_4_5:
ver p.1, N.º 11)
(SATA3_2_3:
ver p.1, N.º 12)
(SATA3_0_1:
ver p.1, N.º 13)
(SATA3_A1_A2:
ver p.1, N.º 14)
Estes oito conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com
uma taxa de transferência de
dados de até 6,0 Gb/s.
* M2_1, SATA3_0 e SATA3_1
compartilham vias. Se qualquer
um deles estiver em uso, os
outros serão desativados.
* M2_2, SATA3_4 e SATA3_5
compartilham vias. Se qualquer
um deles estiver em uso, os
outros serão desativados.
*Para minimizar o tempo de
inicialização, use portas Intel®
Z390 SATA (SATA3_0) para os
seus SSDs.
Plataformas USB 2.0
(USB_1_2 de 9 pinos)
(ver p.1, N.º 20)
(USB_3_4 de 9 pinos)
(ver p.1, N.º 19)
Há dois cabeçotes nesta placa-
mãe. Cada suporte USB 2.0
pode suportar duas portas.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SA
TA3_2
SA
TA3_0
SA
TA3_A1
SA
TA3_4
SA
TA3_3
SA
TA3_1
SA
TA3_A2
SA
TA3_5
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
