105
Z390 Extreme4
Ру
сский

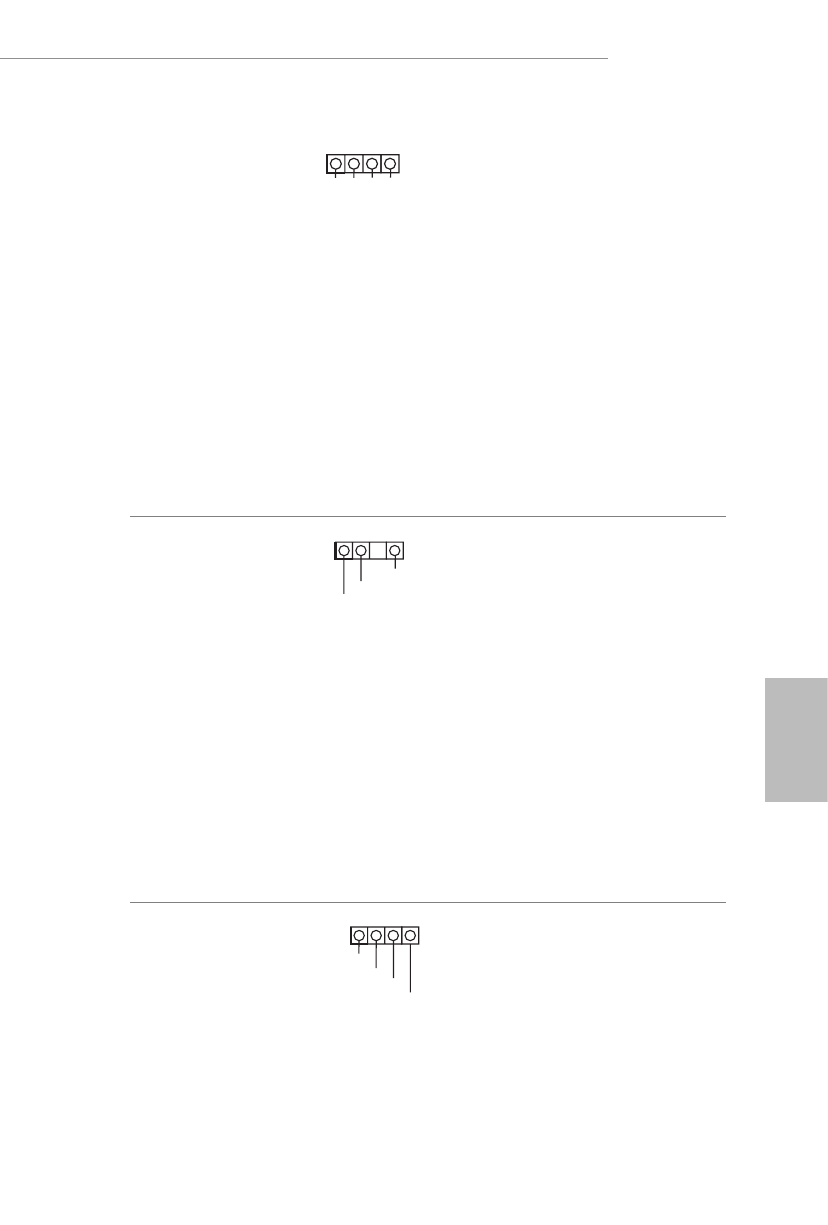

Колодки для
подключения
светодиодной
RGB-подсветки.
(4-контактная,
RGB_LED1)
(см. стр. 1, № 26)
(4-контактная,
RGB_LED2)
(см. стр. 1, № 25)
Колодка RGB-подсветки служит
для подключения удлинительного
кабеля светодиодной RGB-
подсветки, которая позволяет
реализовать различные световые
эффекты.
Внимание!
Категорически
запрещается подключать кабель
светодиодной RGB-подсветки
с нарушением полярности, так
как это может привести к его
повреждению.
* Дополнительные сведения об
использовании этой колодки см.
на стр. 33.
колодка адресуемой
светодиодной подсветки
(3 контакта,
ADDR_LED1)
(см. стр. 1, № 27)
Эта колодка служит для
подключения удлинительного
кабеля адресуемой светодиодной
подсветки, которая позволяет
реализовать различные световые
эффекты.
Внимание!
Категорически
запрещается подключать кабель
адресуемой светодиодной
подсветки с нарушением
полярности, так как это может
привести к его повреждению.
* Дополнительные сведения об
использовании этой колодки см.
на стр. 34.
колодка для режима
повышенной
производительности и
легкого разгона
(4-контактная, PM_OC)
(см. стр. 1, № 15)
Подключите к этой колодке
переключатель разгона и
светодиодный индикатор разгона
на корпусе в соответствии с
назначением контактов. Перед
подключением кабелей определите
положительный и отрицательный
контакты.
12V G R B
1
VOUT
DO_ADDR
GND
1
Button+
Button-
OCLED+
OCLED -
1
