74
Italiano
Italiano
1
I n t A _ P B _ D +
D u m m y
I n t A _ P B _ D -
G N D
I n t A _ P B _ S S T X +
G N D
I n t A _ P B _ S S T X -
I n t A _ P B _ S S R X +
I n t A _ P B _ S S R X -
V b u s
V b u s
V b u s
I n t A _ PA _ S S R X -
I n t A _ PA _ S S R X +
G N D
I n t A _ PA _ S S T X -
I n t A _ PA _ S S T X +
G N D
I n t A _ PA _ D -
I n t A _ PA _ D +

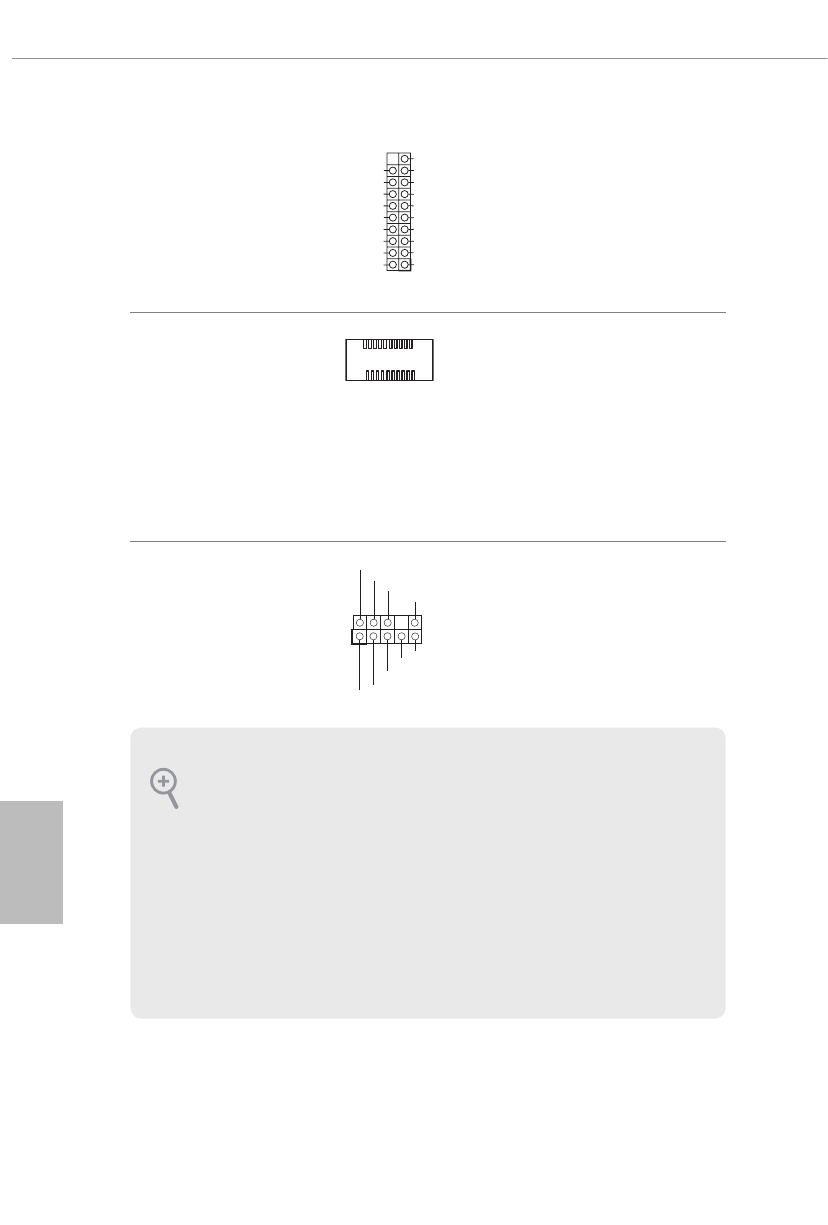

Header USB 3.1 Gen1
(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 8)
(USB3_7_8 a 19 pin)
(vedere pag. 1, n. 9)
Ci sono due connettori su
questa scheda madre. Ciascun
header USB 3.1 Gen1 può
supportare due porte.
Connettore USB 3.1 Gen1
tipo C pannello anteriore
(USB31_TC_2 a 26 pin)
(vedere pag. 1, n. 10)
È presente un connettore USB
3.1 Gen1 tipo C pannello
anteriore su questa scheda
madre. Questo connettore
viene utilizzato per il
collegamento di un modulo
USB 3.1 Gen1 per porte USB 3.1
Gen1 supplementari.
Header audio pannello
anteriore
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 28)
Questo header serve a
collegare i dispositivi audio al
pannello audio anteriore.
J _ S E N S E
O U T 2 _ L
1
M I C _ R E T
P R E S E N C E #
G N D
O U T 2 _ R
M I C 2 _ R
M I C 2 _ L
O U T _ R E T
1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo
chassis deve supportare HDA per funzionare correttamente. Seguire le istruzioni presenti nel
nostro manuale e nel manuale dello chassis per installare il sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello anteriore
seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario
collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “FrontMic” nel pannello di controllo
Realtek e regolare il “Volume di registrazione”.
