76
Italiano
Italiano

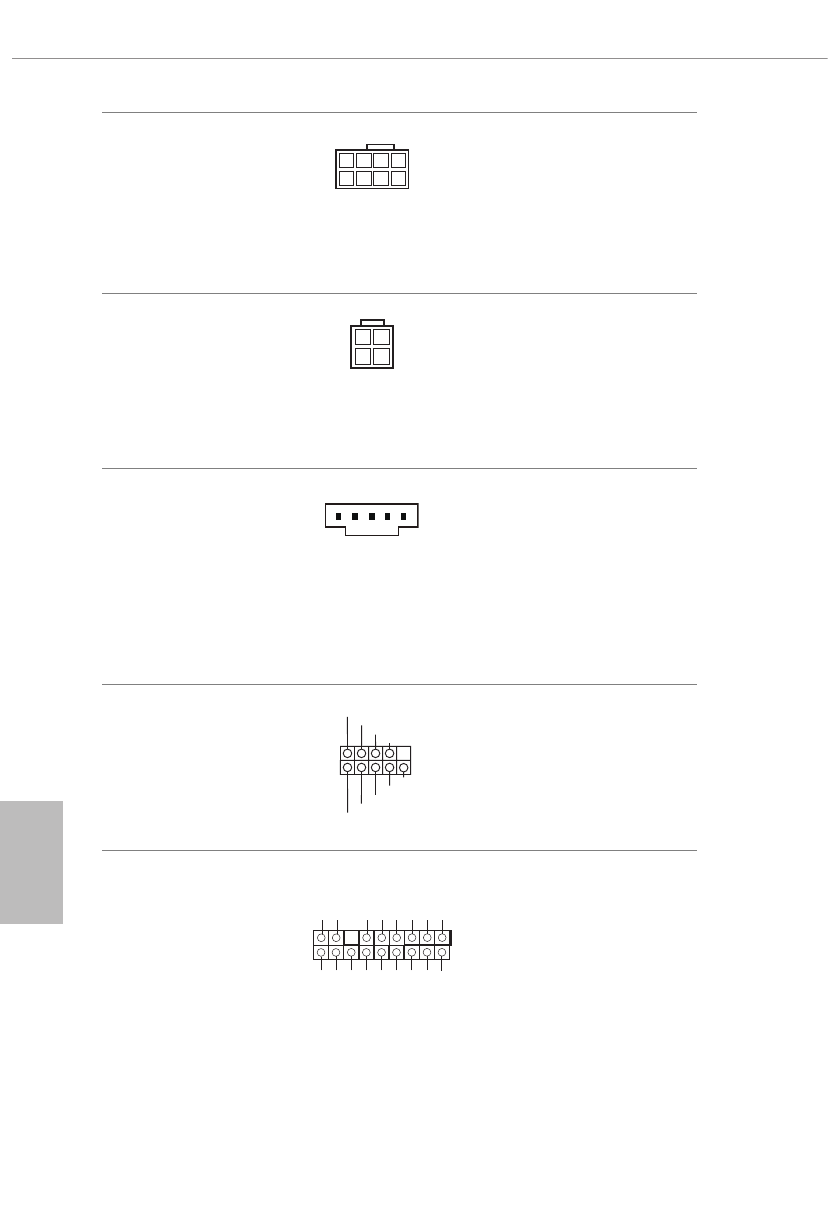

Connettore di
alimentazione
ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
Questa scheda madre è dotata
di un connettore di alimen-
tazione ATX da 12 V a 8 pin.
Per utilizzare un'alimentazione
ATX a 4 pin, collegarla lungo il
pin 1 e il pin 5.
Connettore di
alimentazione
ATX da 12 V
(ATX12V2 a 4 pin)
(vedere pag. 1, n. 2)
Collegare un alimentatore ATX
a 12 V a questo connettore.
*La spina di alimentazione può
essere inserita in questo connet-
tore con un solo orientamento.
Connettori
Thunderbolt AIC
(TB1 5-pin)
(vedere pag. 1, n. 24)
Collegare una scheda aggiuntiva
Thunderbolt™ (AIC) al connettore
Thunderbolt AIC utilizzando il
cavo GPIO.
* Installare la scheda
Thunderbolt™ AIC nell’alloggio
(predefinito) PCIE6.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 21)
Questo header COM1 supporta
un modulo di porta seriale.
Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 22)
Questo connettore supporta il
sistema Trusted Platform Module
(TPM), che può archiviare in
modo sicuro chiavi, certificati
digitali, password e dati. Un
sistema TPM permette anche di
potenziare la sicurezza della rete,
di proteggere identità digitali e di
garantire l'integrità della piatta-
forma.
4 1
8 5
1
C C T S # 1
R R T S # 1
D D S R # 1
D D T R # 1
R R X D 1
G N D
T T X D 1
D D C D # 1
1
R R I # 1
1
G
N
D
SM
B_
D
A
TA
_M
A
IN
LA
D
2
LA
D
1
G
N
D
S_
PW
RD
W
N
#
SE
RI
RQ
#
G
N
D
P
C
IC
LK
P
C
IR
ST
#
LA
D
3
+
3
V
LA
D
0
+
3V
S
B
G
N
D
FR
A
M
E
SM
B_
C
LK
_M
A
IN
