128
Polsk
i
Polsk
i

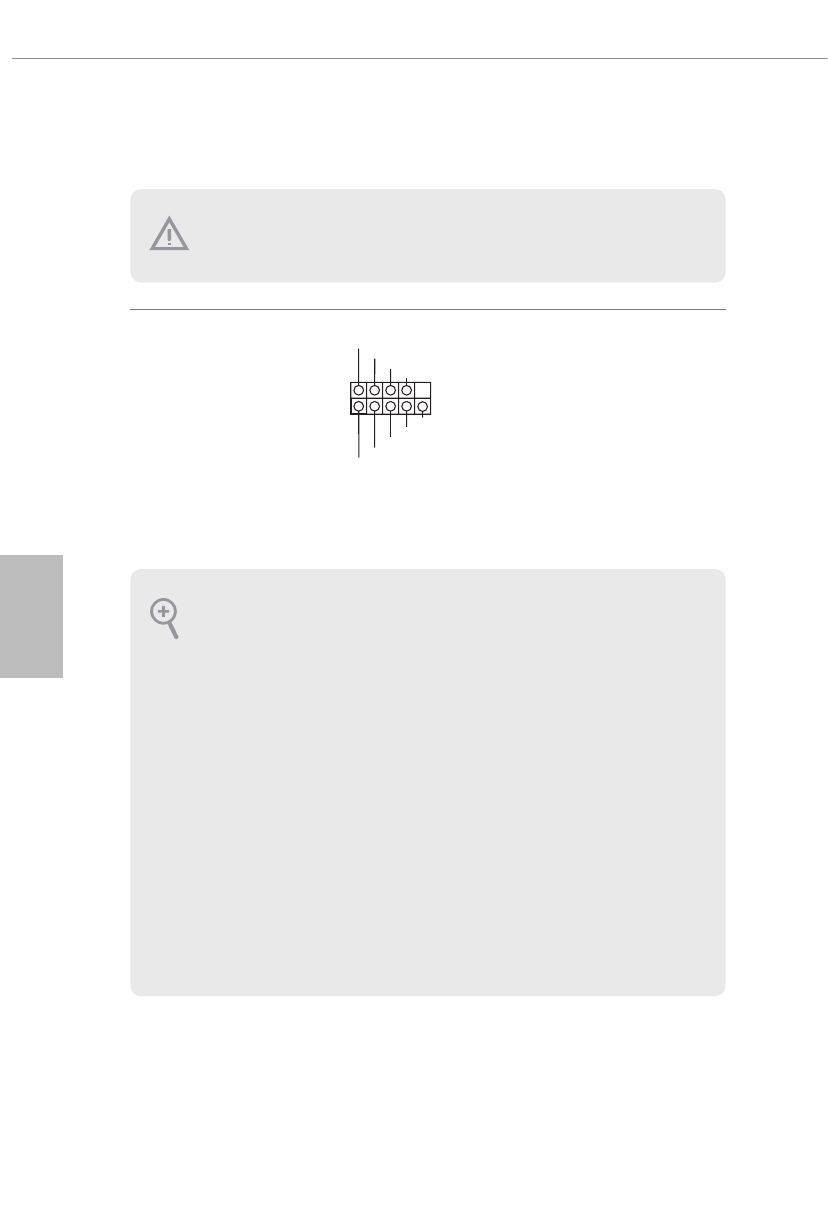

1.4 Wbudowane złącza główkowe i inne złącza
Złącze główkowe na
panelu systemu
(9-pinowe PANEL1)
(sprawdź s.1, Nr 17)
Do tego złącza główkowego
można podłączać przycisk
zasilania, przycisk reset i
wskaźnik stanu systemu
na obudowie, zgodnie z
przydziałem pinów poniżej.
Przed podłączeniem kabli
należy zapisać pozycję pinów
plus i minus.
G N D
R E S E T #
P W R B T N #
P L E D -
P L E D +
G N D
H D L E D -
H D L E D +
1
G N D
Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad
tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami
spowoduje trwałe uszkodzenie płyty głównej.
PWRBTN (Przycisk zasilania):
Podłączenie do przycisków zasilania na panelu przednim obudowy. Użytkownik może skonfig-
urować sposób wyłączania systemu z użyciem przycisku zasilania.
RESET (Przycisk resetowania):
Podłączenie do przycisku resetowania na panelu przednim obudowy. Naciśnij przycisk resetowa-
nia, aby ponownie uruchomić komputer, przy jego zawieszeniu i braku możliwości wykonania
normalnego ponownego uruchomienia.
PLED (Dioda LED zasilania systemu):
Podłączenie do wskaźnika stanu zasilania na panelu przednim obudowy. Ta dioda LED jest
włączona podczas działania systemu. Ta dioda LED miga, gdy system znajduje się w stanie
uśpienia S1/S3. Ta dioda LED jest wyłączona, gdy system znajduje się w stanie uśpienia S4 lub
wyłączenia zasilania (S5).
HDLED (Dioda LED aktywności dysku twardego):
Podłączenie do diody LED aktywności dysku twardego na panelu przednim obudowy. Dioda LED
jest włączona, podczas odczytu lub zapisu danych przez dysk twardy.
Konstrukcja panelu przedniego zależy od obudowy. Moduł panelu przedniego głównie składa się
z przycisku zasilania, przycisku resetowania, diody LED zasilania, diody LED aktywności dysku
twardego, głośnika, itd. Po podłączeniu do tego złącza główkowego modułu panelu przedniego
obudowy, należy się upewnić, że jest prawidłowo dopasowany przydział przewodów i pinów.
