ASRock Z390 - Инструкция по эксплуатации - Страница 188

186

繁體中文

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

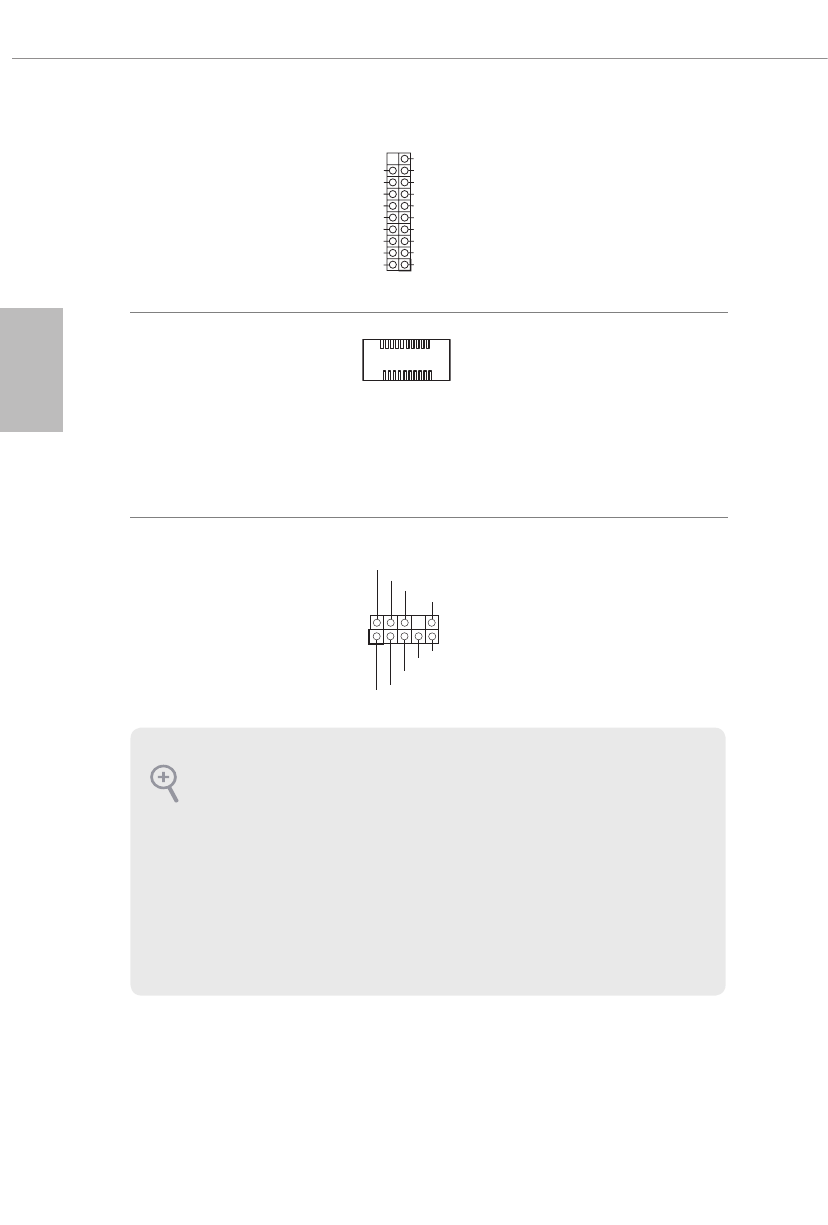

USB 3.1 Gen1

排針

(19-pin USB3_5_6)

（請參閱第

 1

頁，編號

 8

）

(19-pin USB3_7_8)

（請參閱第

 1

頁，編號

 9

）

本主機板上含有兩組排
針。各

 USB 3.1 Gen1

排

針皆可支援兩個連接埠。

前面板

 C

類型

 USB 3.1 Gen1

排針

(26-pin USB31_TC_2)

（請參閱第

 1

頁，編號

 10

）

本主機板具有一個前面板

 C

類型

 USB 3.1 Gen1

排針。此

排針用於連接

 USB 3.1 Gen1

模組，以提供額外的

 USB 3.1

Gen1

連接埠。

前面板音訊排針

(9-pin HD_AUDIO1)

（請參閱第

 1

頁，編號

 28

）

本排針適用於連接音訊裝置
至前面板音訊。

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

1.

高解析度音訊支援智慧型音效介面偵測

 (Jack Sensing)

，但機殼上的面板線必須支援

HDA

才能正確運作。請依本手冊及機殼手冊說明安裝系統。

2.

若您使用

 AC

’

97

音訊面板，請按照以下步驟安裝至前面板音訊排針：

A.

將

 Mic_IN (MIC)

連接至

 MIC2_L

。

B.

將

 Audio_R (RIN)

連接至

 OUT2_R

且將

 Audio_L (LIN)

連接至

 OUT2_L

。

C.

將接地

 (GND)

連接至接地

 (GND)

。

D. MIC_RET

及

 OUT_RET

僅供

 HD

音訊面板使用。您不需要在

 AC

’

97

音訊面板

上連接。

E.

若要啟動前側麥克風，請前往

 Realtek

控制面板中的「

FrontMic

」標籤調整「錄

音音量」。
