45
Z390 Extreme4
Deutsch

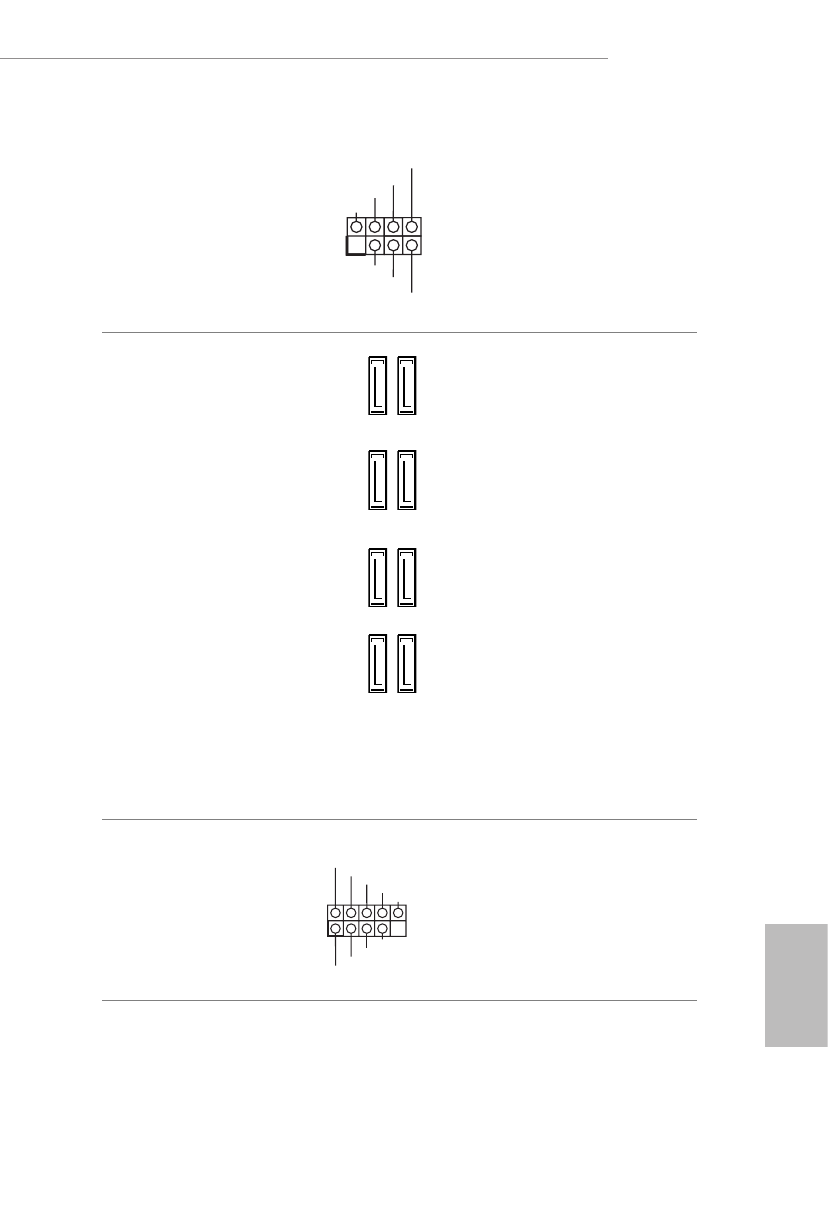

Betrieb-LED- und
Lautsprecher-Stiftleiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 18)
Bitte verbinden Sie die Be-
trieb-LED des Gehäuses und
den Gehäuselautsprecher mit
dieser Stiftleiste.
Serial-ATA-III-Anschlüsse
(SATA3_4_5:
siehe S. 1, Nr. 11)
(SATA3_2_3:
siehe S. 1, Nr. 12)
(SATA3_0_1:
siehe S. 1, Nr. 13)
(SATA3_A1_A2:
siehe S. 1, Nr. 14)
Diese acht SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungsgeschw
indigkeit bis 6,0 Gb/s.
* M2_1, SATA3_0 und SATA3_1
nutzen Lanes gemeinsam. Wenn
einer von ihnen benutzt wird,
werden die anderen deaktiviert.
* M2_2, SATA3_4 und SATA3_5
nutzen Lanes gemeinsam. Wenn
einer von ihnen benutzt wird,
werden die anderen deaktiviert.
*Nutzen Sie zum Minimieren
der Startzeit Intel®-Z390-SATA-
Ports (SATA3_0) für Ihre SSDs.
USB 2.0-Stiftleisten
(9-polig, USB_1_2)
(siehe S. 1, Nr. 20)
(9-polig, USB_3_4)
(siehe S. 1, Nr. 19)
Es gibt zwei Stiftleisten an
diesem Motherboard. Jede
USB 2.0-Stiftleiste kann zwei
Ports unterstützen.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SA
TA3_2
SA
TA3_0
SA
TA3_A1
SA
TA3_4
SA
TA3_3
SA
TA3_1
SA
TA3_A2
SA
TA3_5
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
