Z390 Extreme4
Fr
ançais
Français

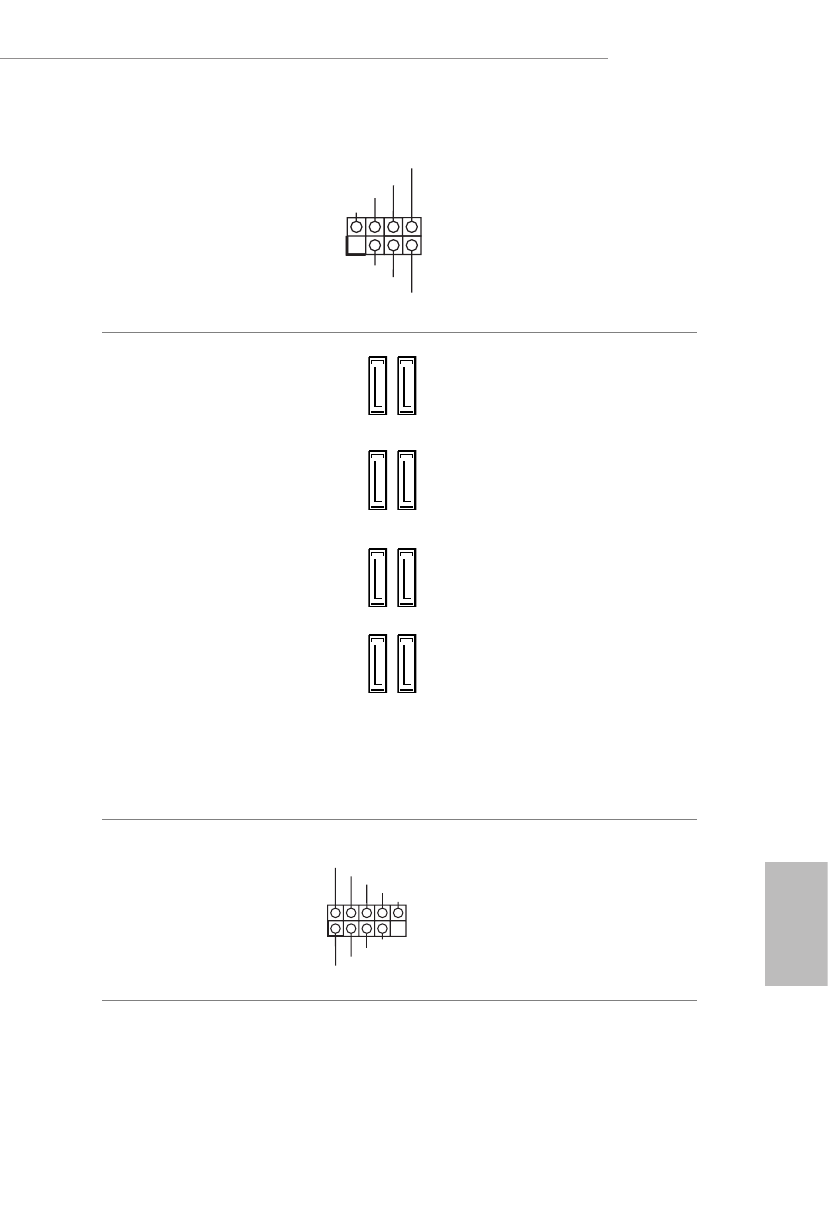

Prise DEL d’alimentation
et haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 18)
Veuillez brancher la DEL
d'alimentation du châssis et le
haut-parleur du châssis sur ce
connecteur.
Connecteurs Serial ATA3
(SATA3_4_5:
voir p.1, No. 11)
(SATA3_2_3:
voir p.1, No. 12)
(SATA3_0_1:
voir p.1, No. 13)
(SATA3_A1_A2:
voir p.1, No. 14)
Ces huit connecteurs SATA3
sont compatibles avec les câbles
de données SATA pour les
appareils de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
* Lignes partagées M2_1,
SATA3_0 et SATA3_1. Si vous
utilisez un connecteur, les autres
seront désactivés.
* Lignes partagées M2_2,
SATA3_4 et SATA3_5. Si vous
utilisez un connecteur, les autres
seront désactivés.
* Pour minimiser le temps au
démarrage, utilisez les ports
Intel® Z390 SATA (SATA3_0)
pour vos SSD.
Embases USB 2.0
(USB_1_2 à 9 broches)
(voir p.1, No. 20)
(USB_3_4 à 9 broches)
(voir p.1, No. 19)
Cette carte mère comprend
deux connecteurs. Chaque
embase USB 2.0 peut prendre
en charge deux ports.
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
SA
TA3_2
SA
TA3_0
SA
TA3_A1
SA
TA3_4
SA
TA3_3
SA
TA3_1
SA
TA3_A2
SA
TA3_5
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
