ASRock Z390 - Инструкция по эксплуатации - Страница 132

130

Polsk

i

Polsk
i

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

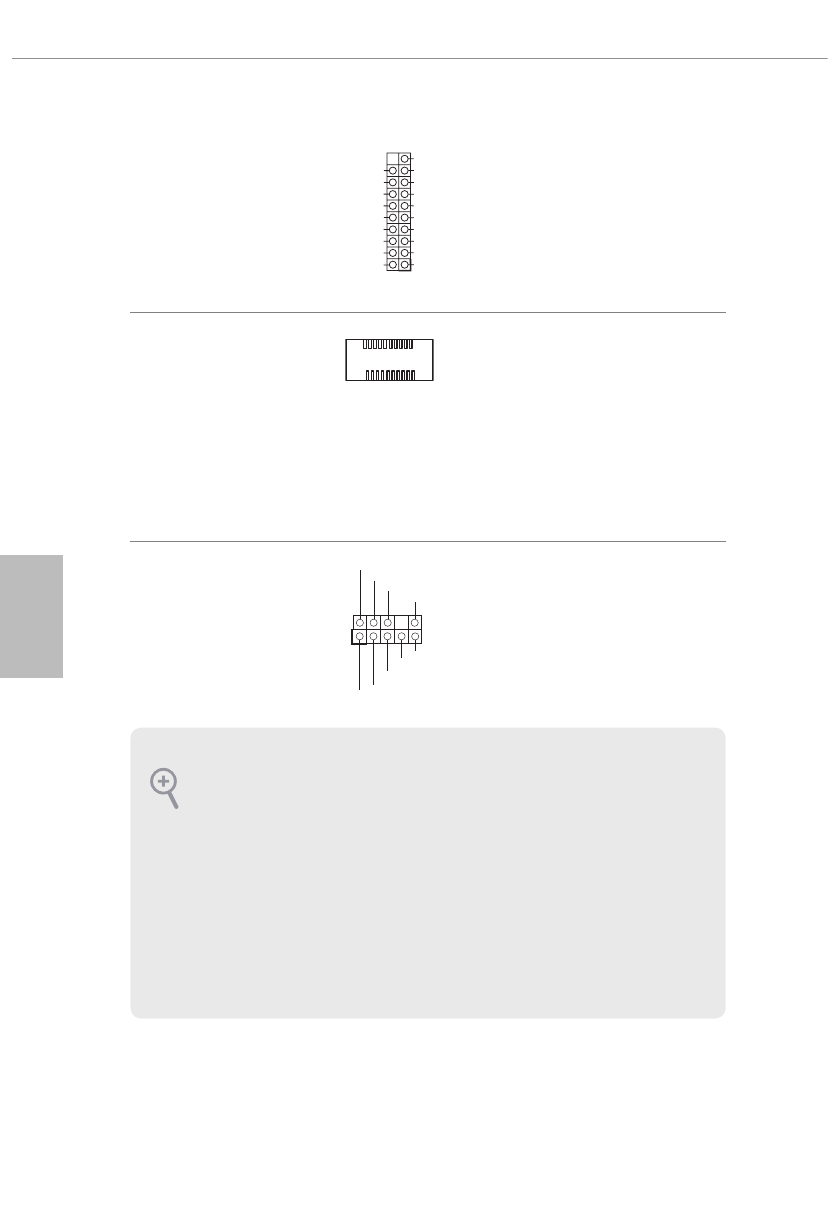

Złącza główkowe USB 3.1
Gen1
(19-pinowe USB3_5_6)
(sprawdź s.1, Nr 8)
(19-pinowe USB3_7_8)
(sprawdź s.1, Nr 9)

Na tej płycie głównej znajdują
się dwa złącza główkowe.
Każde złącze główkowe USB
3.1 Gen1 może obsługiwać dwa
porty.

Złącze główkowe Gen1
USB 3.1 typu C panelu
przedniego
(26-pinowe USB31_TC_2)
(sprawdź s.1, Nr 10)

Na tej płycie głównej dostępne
jest jedno złącze główkowe
Gen1 USB 3.1 typu C panelu
przedniego. To złącze
główkowe jest używane do
podłączania modułu USB 3.1
Gen1 dla dodatkowych portów
USB 3.1 Gen1.

Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 28)

To złącze główkowe służy do
podłączania urządzeń audio
do przedniego panelu audio.

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

1.  High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód

panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać
instrukcje z naszego podręcznika i podręcznika obudowy.

2.  Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio

panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:

A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać

dla panelu audio AC’97.

E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek

Control i wyreguluj “Głośność nagrywania”.
